数显力矩扭矩扳手汽车维修设备安装配件

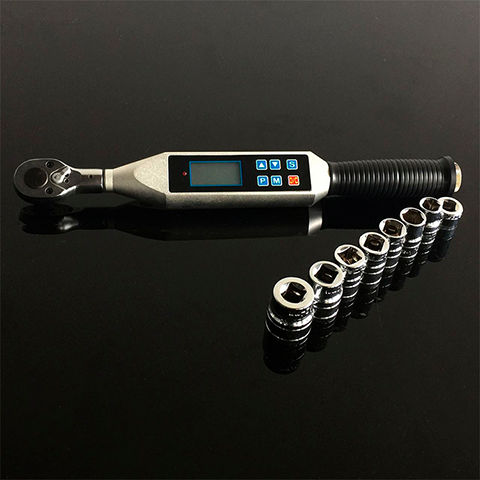

数显扭矩扳手，是我公司在追逐国际先进水平的基础上，自主创新开发研制的国内更新一代高品质的扭矩工具。采用应变式测量原理和数字化处理技术，应用人机工学外观设计和流线造
数显扭矩扳手，是我公司在追逐国际先进水平的基础上，自主创新开发研制的国内更新一代高品质的扭矩工具。采用应变式测量原理和数字化处理技术，应用人机工学外观设计和流线造型，使产品整体性能更加优化合理。具有显示准确、性能稳定、使用方便、寿命长和耗电低等特点，适于螺纹紧固扭矩的精确装配和控制，是保证和提高产品质量的必备工具。
S-CG系列数显扭矩扳手的设计制造，符合中华人民共和国国家标准GB/T15729 -1995《扭力扳手通用技术条件》和国际标准ISO6789-1992的要求，出厂检定符合中华人民共和国计量检定规程JJG707－2003《扭矩扳手》的规定。
产品参数：精度±1%
产品参数：精度±1%
| 型 号 | 测量范围 | 分度值 | 方榫 | 有效长 | 全长 | 质量 |
| N.m | N.m | mm | mm | mm | kg | |
| -2 | 0.4-2 | 0.001 | 6.3 | 290 | 355 | 0.35 |
| -4 | 0.8-4 | 0.001 | 6.3 | 290 | 355 | 0.35 |
| -10 | 2-10 | 0.01 | 9.5 | 290 | 355 | 0.35 |
| -20 | 4-20 | 0.01 | 9.5 | 290 | 355 | 0.36 |
| -50 | 10-50 | 0.01 | 9.5 | 295 | 360 | 0.75 |
| -100 | 20-100 | 0.1 | 12.7 | 340 | 415 | 0.95 |
| -200 | 40-200 | 0.1 | 12.7 | 430 | 505 | 1.25 |
| -300 | 60-300 | 0.1 | 12.7 | 550 | 625 | 1.50 |
| -500 | 100-500 | 0.1 | 20 | 700 | 780 | 2.55 |
| -800 | 160-800 | 0.1 | 20 | 930 | 1050 | 3.90 |
| -1000 | 200-1000 | 1 | 25.4 | 930 | 1050 | 4.20 |
| -1500 | 300-1500 | 1 | 25.4 | 1270 | 1400 | 6.75 |
| -2000 | 400-2000 | 1 | 25.4 | 1270 | 1400 | 8.30 |
| -3000 | 600-3000 | 1 | 25.4 | 1580 | 1720 | 8.80 |
示值准确度等级：1级
预置报警范围：10%-100%F•S
预置报警范围：10%-100%F•S
使用方法
1、旋下手把后端的电池盖，正极朝前装入2节5号电池，然后旋紧电池盖；
2、短按“O/C”键，开启电源，液晶显示器字符全显，扳手开始自检，3秒后置零；
3、单位选择，按“▼”选择所需的测量单位；
4、测量方式选择：按“M”键，选择“跟踪F”或“峰值H”模式；
5、扭矩值报警预置：按“M”至“预置P”模式，再按“P”键确定所需预置扭矩值的位数，按“▲”及“▼”键确定所需预置报警数值，预置结束后按“M”键退出预置模式，回到“跟踪F”状态，或再按一次“M”键进入“峰值H”状态
6、清零：在测量前将扳手处在自然水平空载状态下，按“O/C”键清除现有的显示数值，使当前状态为“零位”。
7、测量
a、跟踪测量
按“M”键，使扳手处在“跟踪F”状态，此状态下测量显示即时扭矩值，加力时扭矩值增大，减力时扭矩值减小，不施力时扭矩值回到“零位”，在此状态下按“S”键可选 择“背光”开启式关闭。
b、峰值测量
按“M”键使扳手处在“峰值H”状态，此状态记录扭矩峰值，加时扭矩值增大，减力时扭矩值保持当前状态不变，继续施力大于当前扭矩时数值会继续增加，即此状态是记录施加过的最大扭矩值，卸力后数值不变，此状态下按“S”键，当前数值存入存贮器中，以供测量完毕后查询该记录扭矩值。
C、预置测量
在“跟踪F”或“峰值H”状态，当施力达预置扭矩值时，报警灯点亮，同时有“峰鸣”声报警提示，此时可以停止施力，卸力后按“O/C”键可退出报警状态。
8、关机
a、自动关机：当扳手未进行任何操作2分钟后自动关机；
b、手动关机：长按“O/C”键可直接关机。
按键功能
1、“O/C”健：“ON、OFF/CLER”开关机与清零键
a、关机状态，短按此键电源打
b、开机状态①长按此键，电源关闭（进入低功能睡眠状态）
②短按此键，在“跟踪F”、“峰值H”为清零。
c、存储浏览状态：短按此键会清除当前浏览值，在此浏览值之后的会依次往前移一个序号；
2、“▼”键： “Unit/Down” 单位与减
a、在“跟踪F” / “峰值H”模式下，每按此键1次，N•mlbf•ft，lbf•ftlbf•in, lbf•in N•m 轮流转换，单位变化后，预设值变为上限值，需要时重新设置；
b、在“预置P”模式，按此键，预置值减小，每按1次，被选定的位上的数减1；
c、在“存储浏览”状态下按此键转为显示下一浏览值，当到最后一浏览序号时按此键会转到0序号;
3、“M”键：“Mode”模式键
按此键1次，按“跟踪F” “峰值H” “预置P” “跟踪F”转成下一模式。
4、“▲”键：Set/UP设置与加
a、在“跟踪” / “峰值”模式，按住此键不放，显示预置值，释放后，恢复原来的显示值；
b、在“预置”模式，按此键，预置值增加，每按1次，被选定的位上的数加1 ；
5、 “P”键: Preset预置
6、 在“预置P”模式状态下，每按此键1次，选定LCD显示器的4位中的一位进行预置， 循环选择；
7、 6、“S”键:Storage存贮
a、在“峰值(H)”状态下，按此键，将当前显示的值顺序存入记忆存储区，LCD显示SAVE和存入数据的序号1～300，（含义为保存数据序号从1号起，共存 300 个数据。），当超过300时会显示“OVER”；b、在“跟踪(F)”状态下，按此键，可将背光的控制为开或关掉背光（在开背光状态如果20秒无操作自动关闭背光）。
8“P” +“S”键
a、在“F”/ “H”模式，先按住“P”键,然后按“S”键，进入“存储浏览”状态，显示存储区中序号为1的数据,如无存储数据，显示000；
b、在“存储浏览”状态下，单独按“▲”键1次，存储数据序号递增，当最后一个存储序号时按此键会将序号变为0，同时显示相应的数据；
c、单独按“▼”键1次，存储数据序号递减，当存储序号为0时按此键会显示最后一个存储数据序号，同时显示相应的数据；
d、单独按“O/C”键1次，从存储区中删除当前显示的数据，当前的序号数据逐次向前移动一位，删除过程显示dEL；
e、单独按“P”键，返回“跟踪F”/ “峰值H”模式，返回后，恢复原来的显示值。
显示功能
1.“ErrE” ：存储器测试错误，不能正常工作
2.“ErrC” ：存储器没写初始化数据
3.“ LO-b”：电池电量过低，显示3秒后关机
4.“O-Ld” ：施力过载
5.“X - - -” ：超出显示范围，X表示第5位数
6.“CAL” ：进入标定模式 .
7.“PASS” ：标定成功
8.“SAVE” ：存储数据
9.“dEL” ：删除数据过程
10.“OVER” ：存储数据
11.“Er-S”：标定有错
12.浏览时如无超出显示范围，显示正常值，超出显示范围时显示“X---”，X表示第5
产品检定
1、用户应按产品所示精度及范围进行检定
2、检定按IS06789-1992及GB/T15729-2008《扭力扳手通用技术条件》、JJG707-2014《扭矩扳手》中指定的方法进行检定。
3、检定周期:一般情况下为一年，使用频率较高时用户可自定检定周期。
调校方法
1、出厂时，产品已进行过标定，可直接使用；
2、用户在使用一段时间后，经产品检定、确认示值精度已超差，用户可将产品返回生产厂重新进行标定，用户如有精度满足允差小于1/3扳手精度的测量设备也可自行标定，专用标定方法用户可向生产厂索取。
注意事项
本产品为高精度产品，使用时提请您注意：
1、使用中请勿冲击、避免磕碰，不能当榔头使用；
2、平稳施力，严禁超范围使用；
3、扳手长期不用时，应将电池取出，以防液体流出；
4. 电池要用碳性干电池，不要用碱性电池，以防大电流冲击损坏芯片；当电池欠压不能工作时，应更换电池
5、使用中如发现问题，不能自行拆卸，应与生产厂家联系。
