冷却水塔中的循环冷却水需要定期监测和处理，以确保系统运行效率和设备寿命。通过集成各种在线传感器，能够实现对冷却水的全面监测，包括pH、氧化还原电位（ORP）、电导率、余氯、浊度、钙离子浓度、腐蚀率和荧光示踪剂浓度。

主要传感器及其参数

1. pH传感器

   • 测量范围：0-14 pH
   • 测量精度：±0.1 pH
   • 响应时间：< 30秒
   • 输出信号：RS485（Modbus协议）

2. ORP传感器

   • 测量范围：-1000 mV至+1000 mV
   • 测量精度：±5 mV
   • 响应时间：< 30秒
   • 输出信号：RS485（Modbus协议）

3. 电导率传感器

   • 测量范围：0-2000 μS/cm（不同型号适用于不同范围）
   • 测量精度：±1%
   • 响应时间：< 30秒
   • 输出信号：RS485（Modbus协议）

4. 余氯传感器

   • 测量范围：0-10 mg/L
   • 测量精度：±0.05 mg/L
   • 响应时间：< 1分钟
   • 输出信号：RS485（Modbus协议）

5. 浊度传感器

   • 测量范围：0-4000 NTU
   • 测量精度：±2%或±0.1 NTU（取大者）
   • 响应时间：< 30秒
   • 输出信号：RS485（Modbus协议）

6. 钙离子传感器

   • 测量范围：0-1000 mg/L
   • 测量精度：±5%
   • 响应时间：< 1分钟
   • 输出信号：RS485（Modbus协议）

7. 腐蚀率传感器

   • 测量范围：0-500 mpy（毫英寸/年）
   • 测量精度：±1%
   • 响应时间：实时
   • 输出信号：RS485（Modbus协议）

8. 荧光示踪仪

   • 测量范围：取决于特定示踪剂
   • 测量精度：±5%
   • 响应时间：< 30秒
   • 输出信号：RS485（Modbus协议）

集成方案

系统组成

• 传感器模块：包含上述各类传感器，用于实时监测冷却水的各项指标。
• 数据采集器：收集传感器数据，进行初步处理。
• PLC控制系统：实现数据处理、控制逻辑和自动化操作。
• 通信模块：支持RS485、Ethernet等通信方式，便于远程数据传输和监控。
• 显示和控制面板：提供现场操作和数据查看界面。
• 远程监控平台：基于云平台，实现远程监控、数据分析和报警管理。

工作原理

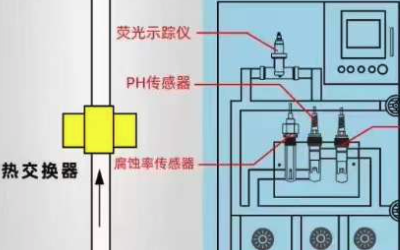

1. 实时监测：各类传感器安装在冷却水塔的循环系统中，实时监测冷却水的pH、ORP、电导率、余氯、浊度、钙离子浓度、腐蚀率和荧光示踪剂浓度。
2. 数据采集：传感器将实时数据传输到数据采集器和PLC控制系统。
3. 数据处理：PLC控制系统根据预设的控制逻辑，对采集到的数据进行分析和处理，自动调整药剂添加、冷却水流量等参数。
4. 远程监控：通过通信模块，将数据上传到远程监控平台，实现远程监控和管理。
5. 报警和维护：当某些参数超出设定范围时，系统会触发报警，提醒操作人员进行检查和维护。

安装和维护

1. 传感器安装：将各类传感器安装在冷却水循环系统的适当位置，确保传感器能够准确测量水质参数。
2. 系统调试：安装完成后，进行系统调试和校准，确保传感器和控制系统正常工作。
3. 定期维护：定期对传感器进行清洗和校准，确保测量准确；检查通信模块和PLC控制系统的工作状态，确保系统稳定运行。
4. 数据备份和分析：定期备份数据，进行历史数据分析，发现潜在问题并优化处理方案。

方案优势

1. 综合监测：集成多种传感器，全面监测冷却水的各项关键参数。
2. 自动化控制：PLC控制系统实现自动化操作，减少人工干预，提高系统运行效率。
3. 远程监控：通过云平台实现远程监控和管理，便于数据分析和决策支持。
4. 高精度和可靠性：采用高精度传感器和先进的控制系统，确保数据准确和系统可靠性。
5. 报警系统：实时报警机制，及时发现和处理异常情况，保障系统安全运行。

    通过该集成方案，可以有效监测和管理冷却水塔的循环冷却水质，提高系统运行效率，延长设备寿命，确保冷却水处理效果。
