SC-SZ-ZD 水质数字浊度传感器
产品介绍： 浊度传感器基于红外散射光技术，即光源发出的红外光在传输过程中经过被测样品时会发生散射，其散射光强度和浊度成正比关系。浊度传感器在90方向设置了散射光接收器
产品介绍：
浊度传感器基于红外散射光技术，即光源发出的红外光在传输过程中经过被测样品时会发生散射，其散射光强度和浊度成正比关系。浊度传感器在90°方向设置了散射光接收器，通过分析这组散射光的强度得出浊度值。
可以普遍应用于自来水厂进水口、沉淀池等环节的浊度在线监测；污水厂、各种工业生产过程用水和废水处理过程等环节的浊度在线监测。

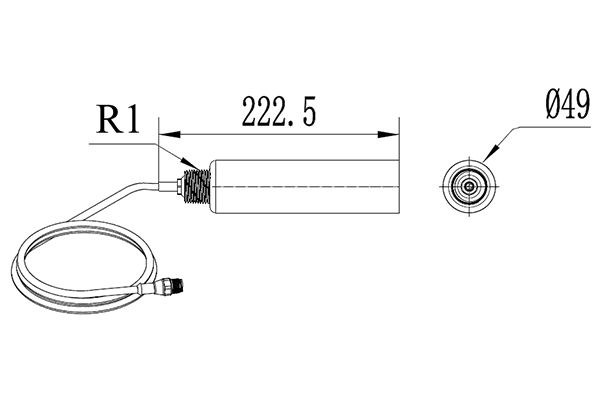

规格参数：
浊度传感器基于红外散射光技术，即光源发出的红外光在传输过程中经过被测样品时会发生散射，其散射光强度和浊度成正比关系。浊度传感器在90°方向设置了散射光接收器，通过分析这组散射光的强度得出浊度值。
可以普遍应用于自来水厂进水口、沉淀池等环节的浊度在线监测；污水厂、各种工业生产过程用水和废水处理过程等环节的浊度在线监测。
规格参数：
| 规格 | 详细信息 |
| 测量范围 | 浊度：0.01-3000 NTU |
| 测量精度 | 小于测量值的±5%，或±0.5NTU，取大者 |
| 重复性 | ±3% |
| 分辨率 | 0.01NTU , 0.1NTU , 视量程而定 |
| 压力范围 | ≤0.2Mpa |
| 传感器主要材料 | 机身：SUS316L；上下盖：PPS+玻纤，线缆：PUR |
| 电源 | 9~36VDC |
| 通讯协议 | MODBUS RS485 |
| 存储温度 | -15到50℃ |
| 工作温度 | 0到45℃（不结冰） |
| 重量 | 0.8KG |
| 防护等级 | IP68/NEMA6P |
| 电缆长度 | 标配10米电缆，可延长至100米 |
通信协议：
传感器配有MODBUS RS485通讯功能，通讯的接线请参考本说明书3.2。具体MODBUS-RTU表如下表。
传感器配有MODBUS RS485通讯功能，通讯的接线请参考本说明书3.2。具体MODBUS-RTU表如下表。
| MODBUS-RTU | |||||||
| 波特率 | 4800/9600/19200/38400 | ||||||
| 数据位 | 8位 | ||||||
| 奇偶校验 | 无 | ||||||
| 停止位 | 1位 | ||||||
| 寄存器名称 | 地址位置 | 读/写 | 数据类型 | 寄存器数 | 说明 | ||
| 浊度值 | 0 | OR | Float | 2 | 0-量程 | ||
| 浊度因子 | 4 | RW | Float | 2 | 0.1-9.99 | ||
| 浊度偏差值 | 8 | RW | Float | 2 | ±80%FS NTU | ||
| 刮刷时间 | 11 | OR | Signed | 1 | 发送间隔的时间：（1-10080单位：min) | ||
| 响应时间 | 12 | RW | Signed | 1 | 3-60s | ||
| 参数 | 13 | OR | Signed | 1 | 1是浊度 2是悬浮物 | ||
| 探头湿度 | 14 | OR | Signed | 1 | 建议小于10 | ||
| 探头波特率 | 16 | RW | Signed | 1 |
0代表4800 1代表9600 2代表19200 3代表38400 |
||
| 探头从机地址 | 17 | RW | Signed | 1 | 1-200 | ||
| 序列号1 | 61400 | OR | Signed | 1 | 序列号前4位 | ||
| 序列号2 | 61401 | OR | Signed | 1 | 序列号中4位 | ||
| 序列号3 | 61402 | OR | Signed | 1 | 序列号后4位 | ||
| 手动刮刷指令 | 20 | W | Signed | 1 | 发66 | ||
| 自动刮刷指令 | 21 | W | Signed | 1 | 发送间隔的时间：（1-10080单位：min) | ||
| 当前AD通道 | 52 | OR | Signed | 1 | |||
| 平均AD | 56 | OR | Signed | 1 | |||
| 探头校准 | |||||||
| 第一系数 | 60 | RW | float | 2 | |||
| 第二系数 | 62 | RW | float | 2 | |||
| 校准标液值（第一点和第二点） | 66 | RW | float | 2 | 第一点标液建议选择0.1-5NTU范围内，第二点标液建议选择 500-800NTU范围内 | ||
| 暗值校准 | 120 | W | Signed | 1 | 0：开始 1：确认 | ||
485解析
1、读取浊度因子
| 寄存器名称 | 地址位置 | 读/写 | 数据类型 | 寄存器数 | 说明 |
| 浊度因子 | 4 | RW | Float | 2 | 0.1-9.99 |
发送命令：01 03 00 04 00 02 85 CA
设备返回：01 03 04 00 00 40 E0 CA 7B
发送命令解析：
01：设备地址01
03：读寄存器内容的功能码03
00 04：读取的起始寄存器地址为0004
00 02：读取2个寄存器
85 CA：CRC16校验码
设备返回解析：
01：设备地址01
03：读寄存器内容的功能码03
04：返回的数据长度4个字节
00 00 40 E0：读取的浊度因子为7.00（使用IEEE 754方式对40 E0 00 00进行解析）
CA 7B：CRC16校验码
2、读取刮刷时间
设备返回：01 03 04 00 00 40 E0 CA 7B
发送命令解析：
01：设备地址01
03：读寄存器内容的功能码03
00 04：读取的起始寄存器地址为0004
00 02：读取2个寄存器
85 CA：CRC16校验码
设备返回解析：
01：设备地址01
03：读寄存器内容的功能码03
04：返回的数据长度4个字节
00 00 40 E0：读取的浊度因子为7.00（使用IEEE 754方式对40 E0 00 00进行解析）
CA 7B：CRC16校验码
2、读取刮刷时间
| 寄存器名称 | 地址位置 | 读/写 | 数据类型 | 寄存器数 | 说明 |
| 刮刷时间 | 11 | OR | Signed | 1 |
发送命令：01 03 00 0B 00 01 F5 C8
设备返回：01 03 02 00 00 B8 44
发送命令解析：
01：设备地址01
03：读寄存器内容的功能码03
00 0B：读取的起始寄存器地址为0011
00 01：读取1个寄存器
F5 C8：CRC16校验码
设备返回解析：
01：设备地址01
03：读寄存器内容的功能码03
02：返回的数据长度2个字节
00 00：读取的刮刷时间为0
B8 44：CRC16校验码
3、设置手动刮刷指令
设备返回：01 03 02 00 00 B8 44
发送命令解析：
01：设备地址01
03：读寄存器内容的功能码03
00 0B：读取的起始寄存器地址为0011
00 01：读取1个寄存器
F5 C8：CRC16校验码
设备返回解析：
01：设备地址01
03：读寄存器内容的功能码03
02：返回的数据长度2个字节
00 00：读取的刮刷时间为0
B8 44：CRC16校验码
3、设置手动刮刷指令
| 寄存器名称 | 地址位置 | 读/写 | 数据类型 | 寄存器数 | 说明 |
| 手动刮刷指令 | 20 | W | Signed | 1 | 发66 |
发送命令：01 06 00 14 00 42 49 FF
设备返回：01 06 00 14 00 42 49 FF
发送命令解析：
01：设备地址01
06：写寄存器内容的功能码06
00 14：写数据的寄存器地址为0020
00 42：写数据内容为0066
49 FF：CRC16校验码
设备返回解析：
01：设备地址01
06：写寄存器内容的功能码06
00 14：返回写数据的寄存器地址为0020
00 42：返回修改数据内容为0066
49 FF：CRC16校验码
4、设置浊度因子
设备返回：01 06 00 14 00 42 49 FF
发送命令解析：
01：设备地址01
06：写寄存器内容的功能码06
00 14：写数据的寄存器地址为0020
00 42：写数据内容为0066
49 FF：CRC16校验码
设备返回解析：
01：设备地址01
06：写寄存器内容的功能码06
00 14：返回写数据的寄存器地址为0020
00 42：返回修改数据内容为0066
49 FF：CRC16校验码
4、设置浊度因子
| 寄存器名称 | 地址位置 | 读/写 | 数据类型 | 寄存器数 | 说明 |
| 浊度因子 | 4 | RW | Float | 2 | 0.1-9.99 |
发送命令：01 10 00 04 00 02 04 00 00 3F 80 E2 0C
设备返回：01 10 00 04 00 02 00 09
发送命令解析：
01：设备地址01
10：写寄存器内容的功能码16
00 04：写数据的起始寄存器地址为0004
00 02：写2个寄存器的数据
04：数据长度4个字节
00 00 3F 80：写的浊度因子为：1.00（使用IEEE 754方式对3F 80 00 00进行解析）
E2 0C：CRC16校验码
设备返回解析：
01：设备地址01
10：写寄存器内容的功能码16
00 04：返回写数据的起始寄存器地址为0004
00 02：返回2个寄存器
00 09：CRC16校验码
设备返回：01 10 00 04 00 02 00 09
发送命令解析：
01：设备地址01
10：写寄存器内容的功能码16
00 04：写数据的起始寄存器地址为0004
00 02：写2个寄存器的数据
04：数据长度4个字节
00 00 3F 80：写的浊度因子为：1.00（使用IEEE 754方式对3F 80 00 00进行解析）
E2 0C：CRC16校验码
设备返回解析：
01：设备地址01
10：写寄存器内容的功能码16
00 04：返回写数据的起始寄存器地址为0004
00 02：返回2个寄存器
00 09：CRC16校验码
