产品描述
24GHz电波流速仪是一款非接触式流速探测设备，采用24GHz频段平面微带阵列天线对水体表面流速进行测量。产品采用连续波(CW)方式，精度高、抗干扰能力强，水体流速测量数据稳定可靠。
本产品提供三种标准物理电路接口：RS232、RS485(默认)、4~20mA。

装箱清单
表1 装箱清单




表2 默认出厂参数表




接口定义
RS232/RS485接线说明：
红色线为电源正极输入，棕色线为电源负极输入。
表3接口线序、颜色及定义


开机检测
出货产品如没有特殊要求，一般默认设置为MODBUS协议。通讯接口设置为RS-485传输。
首先将设备按照上述接口定义正确连线，注意设备供电电压范围为7~28V。
第二步，使用485转串口线将设备连接到电脑
第三步，接通电源12V，打开串口助手，进行设备正常工作检查。
串口助手设置为9600，n，8，1
第四步，连接设备，在串口发送框发送指令01 03 00 01 00 01 D5 CA
注意选择HEX格式发送
第五步，设备将返回01 03 06 XXXX YYYY ZZZZ MMMM (XX为十六进制平均流速信息，YY为当前流速信息，ZZ为信噪比，MM为校验码)，可根据十六进制换算得到实际测量值；
第六步，将测量值和标准值对比，判断流速仪工作是否正常。
如果需要更详细的调试指令，请及时联系销售人员索取！

安装方式
流速仪安装选点位置要合理，尽可能满足以下条件：
1.测验河段内不存在巨大石块阻水,无大漩涡、乱流、湍流等现象。
2.测验河段宜水流平顺、流速没有大变化，河段顺直。
流速仪安装可以采用正向固定安装、侧向固定安装和缆道安装多种形式。

安装流速计时，流速计前面板不能遮挡，否则会对雷达信号产生衰减，影响测量。
侧面安装时，水平旋转角建议不要超过45度。

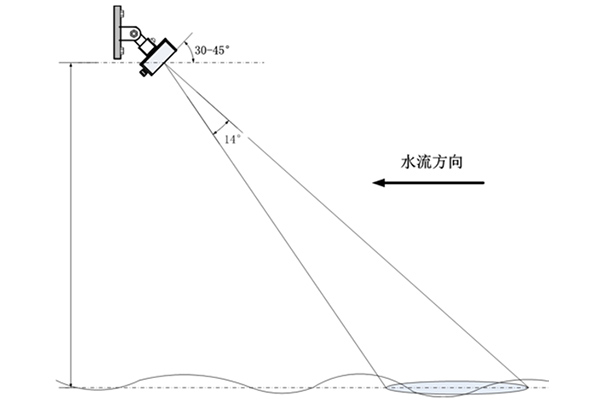

建议雷达波束朝水流来向，即图3所示，雷达倾斜角（雷达波束与水平面夹角的余角）在30度到45度范围内，推荐30度。

特别说明，如果485网络中存在多台485设备，为防止总线抗干扰能力出现下降，建议在网络的首末端接入120Ω的终端匹配电阻，如图4所示。

应用场景
本产品可广泛适用于水文测站、季节性河流、山洪预警、蓄水池、环保排污等流速监测。集数据可通过通讯接口并经无线装置传输至上位机或服务器中。因此，本产品多用作远程监控系统的监测终端。
√ 河道、灌渠、防汛等流速监测
√ 环保排污、水资源监测
√ 城市防洪、内涝等监控
√ 山区暴雨性洪水监测
