SC-LD-SW 厦门涉川24GHz雷达式水位计
产品描述 24GHz 雷达水位计是一款非接触式水位计，采用24GHz频段平面微带阵列天线对水位进行测量。产品采用调频连续波（FMCW）方式，精度高、抗干扰能力强，水位监测数据稳定可靠。
产品描述
24GHz雷达水位计是一款非接触式水位计，采用24GHz频段平面微带阵列天线对水位进行测量。产品采用调频连续波（FMCW）方式，精度高、抗干扰能力强，水位监测数据稳定可靠。
本产品提供三种标准物理电路接口：RS232、RS485(默认)、4~20mA。
24GHz雷达水位计是一款非接触式水位计，采用24GHz频段平面微带阵列天线对水位进行测量。产品采用调频连续波（FMCW）方式，精度高、抗干扰能力强，水位监测数据稳定可靠。
本产品提供三种标准物理电路接口：RS232、RS485(默认)、4~20mA。
装箱清单
表1 装箱清单
表1 装箱清单
| 装箱清单 | ||
| 名称 | 规格 | 数量 |
| 水位计 | 24GHz雷达式水位计 | 1 |
| 线缆 | 7芯电缆线(5米) | 1 |
| 安装支架 | 万向节支架 | 1(选配) |
| 产品操作手册 | 中文 | 1 |
| 保修卡 | 中文 | 1 |
表2 默认出厂参数表
| 参数名称 | 默认值 | 单位 |
| 通信波特率 | 9600 | 无 |
| 设备地址 | MODBUS-RTU(0X01) | 无 |
| 最小量程 | 400 | mm |
| 最大量程 | 40000 | mm |
|
工作模式 |
连续 |
无 |
接口定义
RS232/RS485接线说明：
红色线为电源正极输入，黑色线为电源负极输入。具体线序如表3所示。
表3线序、颜色及定义
RS232/RS485接线说明：
红色线为电源正极输入，黑色线为电源负极输入。具体线序如表3所示。
表3线序、颜色及定义
| 序号 | 颜色 | 定义 | 备注 | |
| 1 | 橙 | RS-232_TX | 232通信发送 | |
| 2 | 黄 | RS-485_A | 485通信A端 | |
| 3 | 红 | VIN | 电源输入正极 | |
| 4 | 黑 | GND | 电源输入负极 | |
| 5 | 蓝 | RS-485_B | 485通信B端 | |
| 6 | 棕 | RS-232_RX | 232通信接收 | |
| 7 | 绿 | 4-20mA | 4-20mA输出 |
开机检测
出货产品如没有特殊要求，一般默认设置为MODBUS协议。通讯接口设置为RS-485传输。
首先按照上述接口定义正确连线，注意设备供电电源为7~28V。
第二步，使用485转串口线将设备连接到电脑，
第三步，将设备天线面跟墙面或白板面保持水平，
第四步，打开串口助手，进行设备正常工作检查。
串口助手设置为9600，n，8，1
第五步，在串口发送框发送指令01 03 00 01 00 01 D5 CA
注意选择HEX格式发送
水位计返回一个01 03 02 XX XX YY YY(XX为十六进制距离信息，YY为校验码)，换算之后和标准值(激光测量值)对比，判断水位计工作是否正常。
如果需要更详细的调试指令，请及时联系销售人员索取！
安装须知
为了避免损坏设备，应小心操作。在存储，处理，装配和测试的所有阶段应采取ESD静电防护措施。

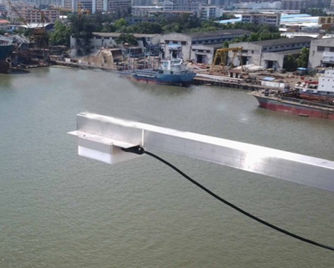

1) 借助桥梁等设施。例如：安装于桥洞处。
2) 构建悬臂等辅助设施，以支撑水位计悬于水面之上。
安装时，本产品的雷达面必须与水面保持平行。
出货产品如没有特殊要求，一般默认设置为MODBUS协议。通讯接口设置为RS-485传输。
首先按照上述接口定义正确连线，注意设备供电电源为7~28V。
第二步，使用485转串口线将设备连接到电脑，
第三步，将设备天线面跟墙面或白板面保持水平，
第四步，打开串口助手，进行设备正常工作检查。
串口助手设置为9600，n，8，1
第五步，在串口发送框发送指令01 03 00 01 00 01 D5 CA
注意选择HEX格式发送
水位计返回一个01 03 02 XX XX YY YY(XX为十六进制距离信息，YY为校验码)，换算之后和标准值(激光测量值)对比，判断水位计工作是否正常。
如果需要更详细的调试指令，请及时联系销售人员索取！
安装须知
为了避免损坏设备，应小心操作。在存储，处理，装配和测试的所有阶段应采取ESD静电防护措施。
1) 借助桥梁等设施。例如：安装于桥洞处。
2) 构建悬臂等辅助设施，以支撑水位计悬于水面之上。
安装时，本产品的雷达面必须与水面保持平行。
探测平面
水平面
d = 0.4 ~ 40m
特别说明，如果485网络中存在多台485设备，为防止总线抗干扰能力出现下降，建议在网络的首末端接入120Ω的终端匹配电阻，如图3所示。
应用场景
本产品可广泛适用于各种水体水位采集及监测。采集数据可通过通讯接口并经无线传输至上位机或服务器中。因此，本产品多用作远程监控系统的监测终端。
√ 江河、湖泊、水库等水文测量
√ 河道、灌渠、防汛等水位监测
√ 城市防洪、内涝等监控
√ 山区暴雨性洪水监测等
应用场景
本产品可广泛适用于各种水体水位采集及监测。采集数据可通过通讯接口并经无线传输至上位机或服务器中。因此，本产品多用作远程监控系统的监测终端。
√ 江河、湖泊、水库等水文测量
√ 河道、灌渠、防汛等水位监测
√ 城市防洪、内涝等监控
√ 山区暴雨性洪水监测等
