产品描述

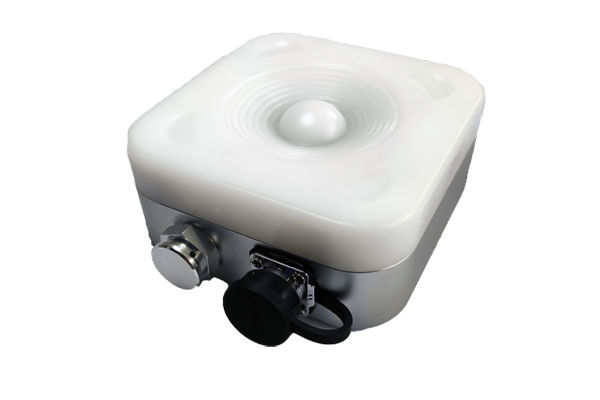

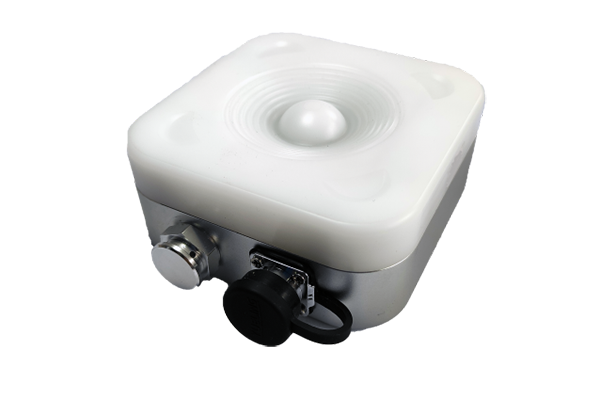

短量程雷达液位计是一款高精度、低功耗的雷达水（液）位计，可用于地表（或管网）水的非接触式液位测量；该设备采用脉冲相参雷达（PCR）技术，用60G毫米雷达波作为载波信号，通过复杂的信号识别算法实现了毫米级的测量精度，优化的消浪滤波设计，使测量结果更加精确稳定。相比传统脉冲雷达液位计具有更高的测量精度、更低的功耗以及超小的体积；测量时不受温度梯度、气压、水面水汽、水中污染物以及沉淀物的影响，是一款超高性价比的雷达液位计。

装箱清单
表1 装箱清单



表2 默认出厂参数表



接口定义
RS232/RS485接线说明：
红色线为电源正极输入，黑色线为电源负极输入。
表3线序、颜色及定义

开机检测
出货产品如没有特殊要求，一般默认设置为MODBUS协议。通讯接口设置为RS-485传输。
1、将设备按照接口定义正确连线并将产品安装固定住，并检查线缆连接正确；
2、将设备天线面跟墙面或白板面保持水平；
3、接通电源12V，打开雷达水位计上位机或者串口调试助手；
4、确认端口号后连接设备，按照出厂默认设置自定义协议发送查询指令，即发送01 03 03 E8 00 01 04 7A；
4、设备将返回01 03 02 XX XX YY YY；
红色代表地址，绿色代表距离值(十六进制)，蓝色代表校验码
5、将测量值和标准值(或激光测距仪显示值)对比。
如果需要更详细的调试指令，请及时联系销售人员索取！

安装事项
为了避免损坏设备，应小心操作。在存储，处理，装配和测试的所有阶段应采取ESD静电防护措施。
1)    借助桥梁等设施。例如：安装于桥洞处。
2)    构建悬臂等辅助设施，以支撑水位计悬于水面之上。
安装时，本产品的雷达面必须与水面保持平行。

特别说明，如果485网络中存在多台485设备，为防止总线抗干扰能力出现下降，建议在网络的首末端接入120Ω的终端匹配电阻，如图3所示。

应用场景
本产品可广泛适用于水位测站、季节性河流、山洪预警、蓄水池等现场水位数据的采集及监测。采集数据可通过通讯接口并经无线装置传输至上位机或服务器中。因此，本产品多用作远程监控系统的监测终端。
产品功耗较低，十分节能，在野外定点持续探测时可使用太阳能供电充当其电源。
应用场合：
1)    江河、湖泊等自然水域水位监测，通过布点监测，构建监控网络，实现汛期联动预警。
2)    水库、污水渠等蓄水场所水位监测，用于内部作业调控。
