SC-CQ-ZD 浊度在线分析仪
第一章 技术规格 注 意 产品规格如有变化，恕不另行通知 规格 详细信息 检测方法 激光90散射法 主要标准 JJG880-2006 材质 复合材料 尺寸 183mm*349mm*113.5mm（宽高厚） 重量 4.5Kg 电源 DC24V
第一章 技术规格
| 注 意 |
| 产品规格如有变化，恕不另行通知 |
| 规格 | 详细信息 |
| 检测方法 | 激光90°散射法 |
| 主要标准 | JJG880-2006 |
| 材质 | 复合材料 |
| 尺寸 | 183mm*349mm*113.5mm（宽高厚） |
| 重量 | 4.5Kg |
| 电源 | DC24V |
| 防护等级 | IP54 |
| 安装方式 | 壁挂式 |
| 工作温度 | 0℃到50℃ |
| 存储温度 | -20℃到60℃ |
| 湿度 | 相对湿度5%至95%，无冷凝 |
| 传感器电缆长度 | 2米 |
| 进出水接口 | 进水口：6mm软管；出水口和排污口：10mm软管 |
| 测量单位 | NTU |
| 量程 | 0-1NTU/0-20NTU/0-100NTU |
| 示值误差 | ±2% 或±0.015 NTU取较大值（基于25°C 下的Formazin 一级标准液） |
| 零点偏移 | ≤±0.015NTU |
| 分辨率 | 0.001NTU |
| 进水流量 | 50ml/min至300ml/min |
| 传感器尺寸 | 66mm*145mm*54mm（宽高厚） |
| 保修期 | 1年 |
第二章 基本信息
2.1安全信息
SC-CQ-ZD型浊度在线分析仪使用激光作为光源，分析水质浊度。
2.1安全信息
SC-CQ-ZD型浊度在线分析仪使用激光作为光源，分析水质浊度。
| 危 险 | |
| 人身伤害危险。切勿在通电情况下直视传感器。这是激光型仪器，用户暴露在激光下会受到伤害。 | |
2.2产品概述
SC-CQ-ZD型浊度在线分析仪是针对饮用水水质在线监测，量身研发的具有自主知识产权的专利产品，具有超低浊度检出限、高精度测量、设备长时间免维护、省水工作和数字化输出的特点，支持云平台和手机移动端数据远程监控，以及RS485-modbus通讯，可广泛应用于自来水出厂水、二次供水、管网末梢水、直饮水、膜过滤水、游泳池、地表水等浊度在线监测。
2.3工作原理
YG-TR01型浊度在线分析仪将一束激光，从空气中，按垂直于水面的方向，射入水中。激光被水中的悬浮颗粒散射，水中的传感器检测出与入射光成90度方向的散射光强度，并根据校准表，将散射光强度换成成为浊度值。
SC-CQ-ZD型浊度在线分析仪是针对饮用水水质在线监测，量身研发的具有自主知识产权的专利产品，具有超低浊度检出限、高精度测量、设备长时间免维护、省水工作和数字化输出的特点，支持云平台和手机移动端数据远程监控，以及RS485-modbus通讯，可广泛应用于自来水出厂水、二次供水、管网末梢水、直饮水、膜过滤水、游泳池、地表水等浊度在线监测。
2.3工作原理
YG-TR01型浊度在线分析仪将一束激光，从空气中，按垂直于水面的方向，射入水中。激光被水中的悬浮颗粒散射，水中的传感器检测出与入射光成90度方向的散射光强度，并根据校准表，将散射光强度换成成为浊度值。
第三章 安装
| 注 意 |
| 请勿在通水或通电情况下安装 |
| 浊度在线仪必须正确安装方可达到设计的功能 |
| 必须在获得资格的工程师指导下进行安装 |
3.1安装部件
表 1设备安装清单
表 1设备安装清单
| 序号 | 项目 |
| 1 | 浊度在线分析仪1台 |
| 2 | φ8mm*长度40mm膨胀螺丝4颗 |
| 3 | G1/2(4分)转φ6mm快插接头1个 |
| 4 | φ6mm*长度2000mm进水软管1根 |
| 5 | φ10mm*长度150mm出水/排污软管2根 |
| 6 | φ50mm-25mm变径1个 |
用户提供的安装部件及工具
表 2用户提供的安装项目
表 2用户提供的安装项目
| 类型 | 序号 | 项目 |
| 耗材 | 1 | DC24V电源及两芯电源线 |
| 2 | 两芯带屏蔽数据线（用于接入485接口或4-20mA接口） | |
| 3 | 线管及管卡 | |
| 4 | φ25mm排水水管，直管、弯头、管卡等根据安装需要选择 | |
| 5 | 进水管，直管、弯头、三通、管卡等根据安装需要选择 | |
| 6 | 进水球阀 | |
| 7 | 进水Y型过滤器 | |
| 8 | 进水管转G1/2(四分)内螺纹接头 | |
| 工具 | 9 | 水管安装工具，胶水、生胶带、手锯等 |
| 10 | 通用手工工具，十字头螺丝刀等 | |
| 11 | 电动工具，电动或气动冲击钻等 | |
| 12 | 电工工具，剥线钳、电工胶带等 |
3.2机械安装

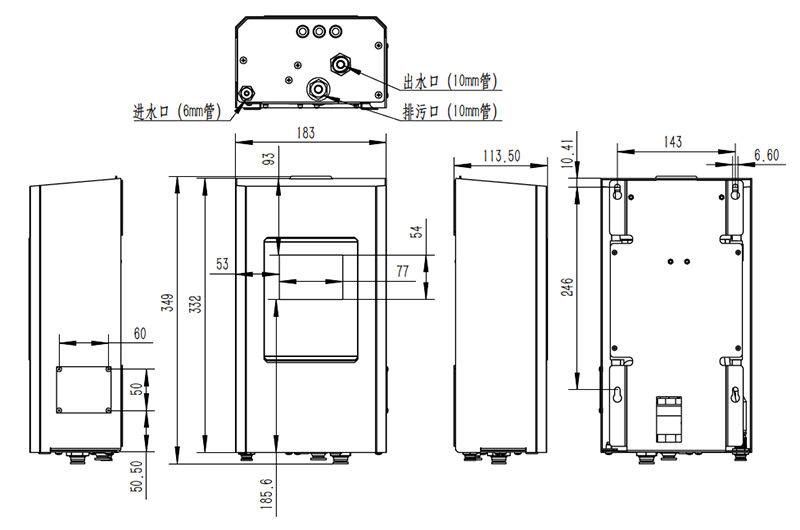

3.2.1尺寸说明
3.2.1尺寸说明
3.2.2 固定
将浊度在线分析仪固定在垂直墙面前，需要将前面板取下。通过取下面板下方三颗螺丝，松开面板与背板连接，斜向取下时即可。
浊度在线仪背板上有四个固定的孔位，见下图箭头所指位置。通常在墙上量好尺寸，打入膨胀螺丝，将仪器固定在墙面上。也可以将设备安装在机柜内部。安装时注意水平。
将浊度在线分析仪固定在垂直墙面前，需要将前面板取下。通过取下面板下方三颗螺丝，松开面板与背板连接，斜向取下时即可。
浊度在线仪背板上有四个固定的孔位，见下图箭头所指位置。通常在墙上量好尺寸，打入膨胀螺丝，将仪器固定在墙面上。也可以将设备安装在机柜内部。安装时注意水平。
| 注 意 |
| 设备一定要水平安装，倾斜会影响测量和水路。 |
3.2.3 供水
| 注 意 |
| 进水口水压应控制在3kg/cm2以内 |
| 流量不得大于300mL/min |
| 进水口应保证一直有水状态，不可间歇供水！ |
浊度在线仪的水管接头在设备底部，如下图所示。
3.2.4 供电
浊度在线仪接线方式如下图所示。工作电压为DC24V，日常工作电流在0.05A到0.5A之间。
3.2.4 供电
浊度在线仪接线方式如下图所示。工作电压为DC24V，日常工作电流在0.05A到0.5A之间。
| 电缆颜色 | 接线 |
| 红色 | ＋24V |
| 黑色 | GND |
| 绿色 | 485A |
| 黄色 | 485B |
