SC-LG-ZS立杆式噪音传感器
概 述 噪音变送器 由电源模块、变送模块、数据处理模块等组成。外型小巧轻便,便于携带和连接,用户接口简洁、方便。 ⊙ 适用范围 采用先进的电路模块技术开发变送器,噪声传感
概 述
噪音变送器 由电源模块、变送模块、数据处理模块等组成。外型小巧轻便,便于携带和连接,用户接口简洁、方便。
⊙适用范围
采用先进的电路模块技术开发变送器,噪声传感器是由传感器内置一个对声音敏感的电容式驻极体话筒,声波使话筒内的驻极体薄膜振动,用于实现对声音的测量,输出标准的电压信号,方便使用。可广泛应用于各种机器、车辆、船舶、电器等工业噪声测量,也可广泛用于环境、车辆、工业噪声等环境测量。
⊙适用范围
采用先进的电路模块技术开发变送器,噪声传感器是由传感器内置一个对声音敏感的电容式驻极体话筒,声波使话筒内的驻极体薄膜振动,用于实现对声音的测量,输出标准的电压信号,方便使用。可广泛应用于各种机器、车辆、船舶、电器等工业噪声测量,也可广泛用于环境、车辆、工业噪声等环境测量。

⊙功能特点
□体积小、重量轻、不绣钢壳体独立封装设计、方便嵌入其它的设备或机壳
□测量精度高,性能可靠,确保正常工作。
□ 抗干扰能力强
□ 使用寿命长
□ 响应速度快,数据传输效率高。
□测量精度高,性能可靠,确保正常工作。
□ 抗干扰能力强
□ 使用寿命长
□ 响应速度快,数据传输效率高。
⊙技术参数
□ 测量参数:噪音
□ 单 位:DB
□ 测量范围:30~130DB
□ 工作环境:-40 ~85℃
□ 测量精度:±1DB
□ 分辨率:0.1DB
□ 供 电:DC12V~24V
□ 稳定时间:通电后1秒;
□ 响应时间:< 1 秒;
□ 电缆长度:标准为1.5m
□传声器:电容式麦克风
□ 单 位:DB
□ 测量范围:30~130DB
□ 工作环境:-40 ~85℃
□ 测量精度:±1DB
□ 分辨率:0.1DB
□ 供 电:DC12V~24V
□ 稳定时间:通电后1秒;
□ 响应时间:< 1 秒;
□ 电缆长度:标准为1.5m
□传声器:电容式麦克风
□防护等级:IP65
□输出信号:模拟量4-20mA RS485 电压
□产品材质:金属杆为不锈钢材质
□产品材质:金属杆为不锈钢材质

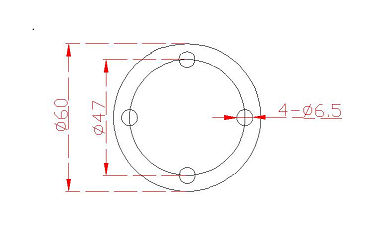

485输出传感器采用的是标准的modbus通信协议
⊙线色定义(电流/电压型)
⊙线色定义(电流/电压型)
| 线色 | 红 | 蓝/黄 | 黑 |
| 定义 | 电源 | 信号 | 负 |
485接线定义
| 线色 | 红 | 黄 | 蓝/绿 | 黑 |
| 定义 | 电源 | 485A | 485B | 负 |
⊙MODBUS协议(00为广播地址)
1、数据传输方式:波特率为9600bps
8位数据位,1位停止位,无校验位。
8位数据位,1位停止位,无校验位。
命令举例:
命令中所有寄存器地址字节、寄存器个数字节、数据字节高位在前,低位在后;CRC校验码低位字节在前,高位字节在后;读取值:
(从设备地址02号,波特率为9600,N,8,1)
发送:02 03 00 00 00 01 84 39(8个字节)
命令中所有寄存器地址字节、寄存器个数字节、数据字节高位在前,低位在后;CRC校验码低位字节在前,高位字节在后;读取值:
(从设备地址02号,波特率为9600,N,8,1)
发送:02 03 00 00 00 01 84 39(8个字节)
|
从设 备地 址 |
功能码 | 起始寄存器地址 | 寄存器个数 | CRC-L | CRC-H | ||
|
0x 02 |
0x 03 |
0x 00 |
0x 00 |
0x 00 |
0x 01 |
0x 84 |
0x 39 |
回应:02 03 02 02 5E 7C DC(7个字节)
|
从设 备地 址 |
功能码 | 数据区字节数 |
寄存器 数据 噪音 |
C R C L |
C R C H |
|
|
0x 02 |
0x 03 |
0x 02 |
0x 02 |
0x 5E |
0x 7C |
0x DC |
(噪音返回值=0x025E)
噪音返回值换算十进制/10,噪音值为60.6DB
注:此处出现的数字均为16进制。
修改设备地址:(地址修改成03)
发送:00 10 10 00 00 01 02 00 03 FA 00(11个字节)
注:此处出现的数字均为16进制。
修改设备地址:(地址修改成03)
发送:00 10 10 00 00 01 02 00 03 FA 00(11个字节)
| 设备地址 | 1字节 | 0x00 |
| 功能号 | 1字节 | 0x10 |
| 起始寄存器地址 | 2字节 | 0x1000 |
| 寄存器数量 | 2字节 | 0x0001 |
| 有效字节数 | 1字节 | 0x02 |
| 写入设备地址 | 2字节 | 0x0003 |
| 校验 | 2字节 | 0xFA00 |
回应:00 10 10 00 00 01 04 D8(8个字节)
| 设备地址 | 1字节 | 0x00 |
| 功能号 | 1字节 | 0x10 |
| 起始寄存器地址 | 2字节 | 0x1000 |
| 寄存器数量 | 2字节 | 0x0001 |
| 校验 | 2字节 | 0x04D8 |
|
4~20mA |
对应 30~130DB |
精度:±1% | |
| 电压型 | 0.4~2V |
⊙计算公式
0.4-2V输出信号:
电压型:噪音=(输出电压-0.4)/1.6*100+30 4-20ma输出信号: 电流型:噪音=(输出电流-4)/16*100+30 |
