SC-GN-SS 灾害预警普适型扼流圈一体机
1.1 产品简介 SC-GN-SS普适型扼流圈一体机是一款兼容BDS、GPS和GLONASS的三系统六频点高精度GNSS接收机，支持BDS B1/B2、GPS L1/L2和GLONASS G1/G2频点。提供毫米级的载波相位观测值，具备内置的
1.1 产品简介
SC-GN-SS普适型扼流圈一体机是一款兼容BDS、GPS和GLONASS的三系统六频点高精度GNSS接收机，支持BDS B1/B2、GPS L1/L2和GLONASS G1/G2频点。提供毫米级的载波相位观测值，具备内置的GNSS/4G/WIFI天线以及一体化通讯接口，支持多种数据传输格式和大容量存储，适用于滑坡监测、桥梁监测、路基监测等形变监测应用领域。
1.2 整机组成
图1 整机组成示意图
SC-GN-SS普适型扼流圈一体机整机主要由主机、配套线缆、防盗螺丝、防盗螺丝改锥、产品说明书等组成。
打开包装箱后请检查物品是否与装箱清单一致，装箱清单见表1，若有缺件请与我们联系。
表1 装箱清单
SC-GN-SS普适型扼流圈一体机整机主要由主机、配套线缆、防盗螺丝、防盗螺丝改锥、产品说明书等组成。
打开包装箱后请检查物品是否与装箱清单一致，装箱清单见表1，若有缺件请与我们联系。
表1 装箱清单
| 序号 | 名称 | 数量 | 备注 |
| 1 | 主机 | 1台 | |
| 2 | 综合线缆 | 1根 | 3.5米 |
| 3 | 电源输入连接线缆 | 1根 | 0.5米 |
| 4 | 报警器连接线缆 | 1根 | 0.5米 |
| 5 | TF卡 | 1张 | 32G |
| 6 | 装箱清单 | 1张 | |
| 7 | 合格证 | 1张 | |
| 8 | 产品说明书 | 1本 | |
| 9 | 防盗螺丝 | 4颗 | |
| 10 | 防盗螺丝改锥 | 1把 |
1.3 认识产品
表2 指示灯状态说明
| 序号 | 指示灯 | 状态说明 | 备注 |
| 1 | 电源 |
熄灭：未加电\异常； 红色常亮：供电正常； |
|
| 2 | 通讯 |
熄灭：未连接数据中心； 红色：网络故障； 绿色常亮：已连接数据中心； 绿色闪烁：正在发送数据； |
|
| 3 | 存储 |
红色常亮：未插TF卡\TF卡剩余存储容量低； 绿色常亮：TF卡状态正常； 绿灯闪烁：正在写入数据； |
|
| 4 | 定位 |
熄灭：未定位； 红色常亮：天线开路\短路； 绿色常亮：有效定位； |
|
| 5 | FN | 绿色闪烁：系统运行正常。 |
2 主要功能
1）毫米级载波相位观测值；
2）GNSS单/多系统RTD/RTK定位；
3）RTCM 3.X、NMEA-0183（4.1）数据存储；
4）支持4G、串口、NB、LORA数据/文件传输；
5）设备电压、4G信号、温湿度等监测；
6）看门狗设计，长达5年的持续监测。
2）GNSS单/多系统RTD/RTK定位；
3）RTCM 3.X、NMEA-0183（4.1）数据存储；
4）支持4G、串口、NB、LORA数据/文件传输；
5）设备电压、4G信号、温湿度等监测；
6）看门狗设计，长达5年的持续监测。
3 性能指标
表3 性能指标表
| 序号 | 类型 | 规格 | 备注 | |
|---|---|---|---|---|
| 1 | 信号 | BDS | B1/B2 | |
| GPS | L1/L2 | |||
| GLONASS | G1/G2 | |||
| 2 | RTK定位 | 水平 | 10mm + 1ppm | |
| 高程 | 15mm + 1ppm | |||
| 3 | 静态定位 | 水平 | 2.5mm + 0.5ppm | |
| 高程 | 5.0mm + 1.0ppm | |||
| 4 | 差分数据 | RTCM 3.X | ||
| 5 | 数据格式 | NMEA-0183（4.1） | ||
| 6 | 数据更新频率 | ≤1Hz | ||
| 7 | 网络协议 | TCP、UDP、MQTT | ||
| 8 | 首次定位时间 | 冷启动 | 50s | |
| 9 | 初始化时间 | ≤10s | ||
| 10 | 初始化可靠性 | ≥99.9% | ||
| 11 | 存储 | 16G（可扩展256G） | ||
| 12 | 控制界面 | 高精度通讯软件 | ||
4 环境适应性
- 工作温度：－40℃ ～＋70℃
- 贮存温度：－40℃ ～＋85℃
- 湿度：0～95% 不凝露。
- 振动: 2g(均方根值)/20-500Hz
- 外壳防护：IP67。
5 可靠性
平均无故障工作时间（MTBF）：≥5000小时；
正常使用、维护条件下，产品寿命不小于5年。
正常使用、维护条件下，产品寿命不小于5年。
6 维修性
平均修复时间（MTTR）：≤30min（板级更换维修）。
7 电源适应性
- 供电：DC 9V～36V；
- 功耗：≤2W
- 保护功能：极性反接保护、过压保护、短路保护。
8 结构尺寸及重量
- 结构尺寸：Φ300mm×245mm；
- 重量：6.5 kg（扼流圈天线）；3.5kg(普通天线）

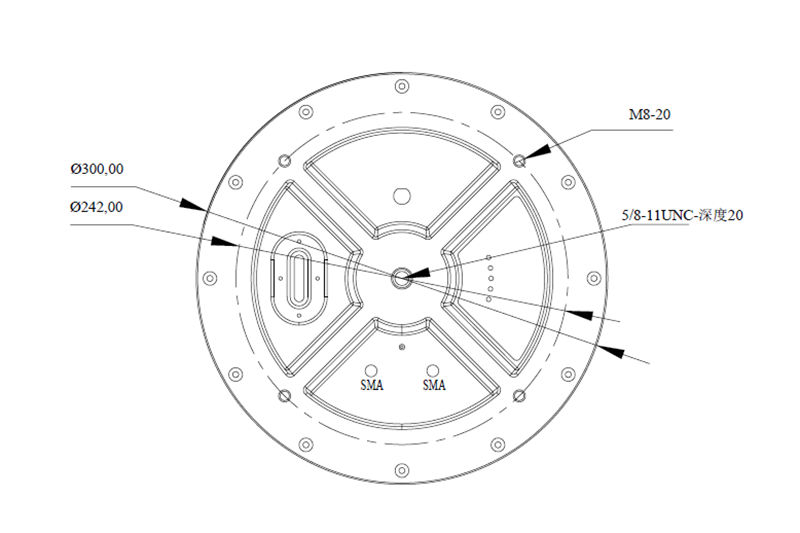

图3 结构尺寸示意图
9 航插接口定义
表4 航插接口定义
| 引脚编号 | 含义 | 标识 | 输入输出 | 备注 |
| 1 | 供电电源 | VCC_IN | I | |
| 2 | 供电电源地 | GND | - | |
| 3 | 输出电源 | VCC_12V | 0 | |
| 4 | 输出电源地 | GND | - | |
| 5 | 数据接收 | RS232 RX | I | |
| 6 | 数据发送 | RS232 TX | 0 | |
| 7 | 差分正 | RS485 + | ||
| 8 | 差分负 | RS485 - | ||
| 9 | 空 |
10 安装使用说明
10.1 4G卡、NB卡及TF卡安装
- 使用安装工具（螺丝刀）取下一体机底部标识有“NB-IoT 4G TF”挡板的四颗螺钉，并取下挡板；
- 按照正确的方向分别正确装入4G卡和TF卡，并确认安装到位；
- 安装挡板并紧固螺钉。
图4 4G卡及TF卡安装示意图
10.2 线缆连接
将标配线缆的航插头与主机的航插座连接，连接时请注意对准红色标识点。
图5 主机与线缆连接示意图
图5 主机与线缆连接示意图
10.3 安装固定
1、使用英制5/8螺杆安装固定主机于监测墩或者监测杆顶端；
2、应选择一个有开阔视野的区域；
3、避免放在有快速振动、过热、电干扰和强磁场的区域；
4、避免靠近发射天线、雷达阵列、卫星通讯设备。
2、应选择一个有开阔视野的区域；
3、避免放在有快速振动、过热、电干扰和强磁场的区域；
4、避免靠近发射天线、雷达阵列、卫星通讯设备。
10.4 数据接口连接
用综合线缆与主机连接后，RS232\RS485（DB9 母头）分别接入外部设备。
RS232 串口默认波特率115200，支持更改；
RS485 串口默认波特率9600，支持更改。
RS232 串口默认波特率115200，支持更改；
RS485 串口默认波特率9600，支持更改。
10.5 电源连接
用综合线缆与主机连接，电源输入连接线缆的DC端（公头）与综合线缆的电源输入端（DC母头）对插，电池连接线缆的另一端红黑线缆分别接入电池的正负极。
11 常见故障分析与排除
- 未识别到SIM卡
- 检查SIM卡是否正确安装；
- 确认SIM卡是否开通GPRS网络功能；
- 确认SIM卡是否欠费。
- 未识别到TF卡
- 检查TF卡是否正确安装；
- 格式化TF卡后重新安装。
注意：TF卡格式化时：“文件系统”选择“FAT32”，“单元大小”选择“8192字节”。
- RS232串口无数据输出
- 查看终端供电电压是否在安全合理范围内；
- 确认串口的波特率是否正确（默认115200）；
- 查看线缆连接是否正常。
- 数据中心未收到监测终端的RTCM数据
- 检查网络端口的参数是否配置且正确；
- 检查RTCM数据的采集频度是否设置（包含差分数据及星历数据）；
- 检查设备4G网络状态（信号强度、在线状态）是否良好；
- 查看设备是否有效定位。
