1. 产品介绍
本产品是一款测量水体各种离子浓度的设备，有铵离子、亚硝酸根、硝酸根、镁离子、钠离子、钾离子、氯离子、钙离子等8种选型。 广泛用于工业废水、地表水、饮用水、海水及工业生产过程控制中的离子在线自动连续分析检测等。对水溶液的离子浓度和温度值进行连续监测。
1.1 功能特点
- 多种种类可根据需求进行选择。
- 离子测量范围为0-100mg/L，分辨率0.01mg/L，氯离子测量范围为0-3500mg/L,分辨率为0.1mg/L。
- 带有自动温度补偿，受环境影响更小，测量精度更高 。
- RS485 通讯接口：MODBUS RTU 通讯协议可方便联入计算机进行监测和通讯。
- ModBus通信地址可设置，波特率可修改。
- 3/4上下安装螺纹设计，便于安装。
- 设备采用宽电压供电直流10~30V均可。
1.2 设备技术参数
| 供电 | DC 10~30V |
| 功耗 | 0.19W |
| 通信接口 | RS485；标准的MODBUS-RTU协议；通信波特率：2400、4800、9600可设；默认为4800 |
| 离子浓度测量范围 |
0-100.00mg/L，分辨率0.01mg/L（不支持氯离子） 0-1000.0mg/L，分辨率0.1mg/L（仅支持钠、镁、钙离子） 0-3500.0mg/L，分辨率0.1mg/L（仅支持氯离子） |
| 离子测量误差 | 5%FS |
| 重复性误差 | ±1mg/L |
| 响应时间 | <60s |
| 设备工作条件 |
环境温度：0-60℃ 相对湿度：<85% |
| 电极适用温度 | 0~50℃ |
| 电极耐压 | 0.2MPa |
| 电极线长 | 默认5m （10m、15m、20m可定制） |
| 电极使用周期 | 1年 |
1.3 各离子注意事项
| 离子种类 | 干扰因素 | 工作PH区间 |
| 工业铵离子变送器 | K+ |
4-10PH |
| 工业亚硝酸根变送器 |
CH3COO- F- Cl- NO3- SO4- 及其他负一价离子 |
2.5-11PH |
| 工业硝酸根变送器 |
ClO4 - I- CN- BF4 - Cl- NO2- 有机酸离子 及其他负一价离子 |
2.5-11PH |
| 工业镁离子变送器 |
Zn2+ Fe2+ Cu2+ Ni2+ |
3 - 10 pH |
| 工业钠离子变送器 |
Ag+ Li+ H+ |
5-12PH |
| 工业钾离子变送器 |
Cs+ NH4+ |
2-12PH |
| 工业钙离子变送器 |
Pb2+ Hg2+ Cu2+ Ni2+ |
3 - 10 pH |
| 工业氯离子变送器 |
S2- I- CN- Br- |
2-12PH |
1.4 产品选型
| SC- | 公司代号 | |||||
| SZ-NH- | 工业铵离子变送器 | |||||
| SZ-NO2- | 工业亚硝酸根变送器 | |||||
| SZ-NO3- | 工业硝酸根变送器 | |||||
| SZ-Mg- | 工业镁离子变送器 | |||||
| SZ-Na- | 工业钠离子变送器 | |||||
| SZ-K- | 工业钾离子变送器 | |||||
| SZ-Ca- | 工业钙离子变送器 | |||||
| SZ-Cl- | 工业氯离子变送器 | |||||
| LZ- | RS485（Modbus-RTU 协议） | |||||
| 2- | 壁挂王字壳 | |||||
| 100- | 最大量程为100mg/L（氯离子无此选型） | |||||
| 1000- | 最大量程为1000mg.L（仅支持钠离子，镁离子，钙离子选型） | |||||
| 3500- | 最大量程为3500mg/L（仅支持氯离子选型） | |||||
| 空 | 不带OLED功能 | |||||
| OLED | 带OLED显示功能 | |||||
1.5 产品清单
◆工业离子变送器1台
◆离子电极1个
◆合格证、保修卡等
◆膨胀螺丝2个
◆离子电极1个
◆合格证、保修卡等
◆膨胀螺丝2个

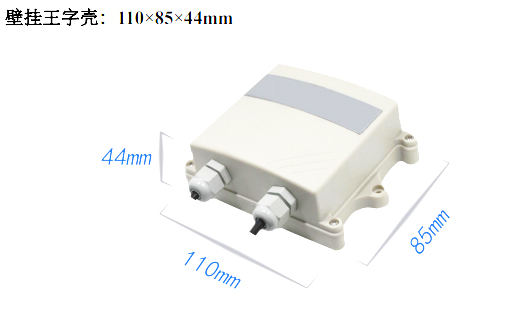

1.6 设备尺寸
2. 设备使用说明
2.1 接线说明
| 说明 | 说明 | |
|
电 源 |
棕色 | 电源正（10~30V DC） |
| 黑色 | 电源负 | |
|
通 讯 |
绿色 | 485-A |
| 蓝色 | 485-B |
2.4 ModBus通信及寄存器详解
2.4.1 设备通信基本参数
| 编 码 | 8位二进制 |
| 数据位 | 8位 |
| 奇偶校验位 | 无 |
| 停止位 | 1位 |
| 错误校验 | CRC（冗余循环码） |
| 波特率 | 2400bit/s、4800bit/s、9600 bit/s可设，出厂默认为4800bit/s |
2.4.2 数据帧格式定义
采用 Modbus-RTU 通讯规约，格式如下：
初始结构 ≥4 字节的时间
地址码= 1字节
功能码= 1字节
数据区= N字节
错误校验=16位CRC码
结束结构≥4字节的时间
地址码：为变送器的地址，在通讯网络中是唯一的（出厂默认 0x01）。
功能码：主机所发指令功能指示。
数据区：数据区是具体通讯数据，注意16bits 数据高字节在前！CRC码：二字节的校验码。
初始结构 ≥4 字节的时间
地址码= 1字节
功能码= 1字节
数据区= N字节
错误校验=16位CRC码
结束结构≥4字节的时间
地址码：为变送器的地址，在通讯网络中是唯一的（出厂默认 0x01）。
功能码：主机所发指令功能指示。
数据区：数据区是具体通讯数据，注意16bits 数据高字节在前！CRC码：二字节的校验码。
2.4.4 通讯协议示例以及解释+
举例1：读地址为01的设备当前离子浓度
下发帧：
下发帧：
| 地址码 | 功能码 | 寄存器地址 | 寄存器内容 | 校验码低位 | 校验码高位 |
| 0x01 | 0x03 | 0x0000 | 0x0001 | 0x84 | 0x0a |
应答帧: （例如读到离子浓度值为 7.90）
| 地址码 | 功能码 | 有效字节数 | 寄存器内容 | 校验码低位 | 校验码高位 |
| 0x01 | 0x03 | 0x02 | 0x0316 | 0x39 | 0x7a |
离子浓度计算：316H（十六进制）=790 =>当前离子浓度为7.90
举例2：对地址为01的设备当前离子值设置偏差值进行数值修正
下发帧：（假如当前设备输出离子值为7.90，要将数值修正到8.00，差值为8.00-7.90=0.10，为0.1=>3DCCCCCD（浮点数），对两个寄存器内容写3DCCCCCD）
举例2：对地址为01的设备当前离子值设置偏差值进行数值修正
下发帧：（假如当前设备输出离子值为7.90，要将数值修正到8.00，差值为8.00-7.90=0.10，为0.1=>3DCCCCCD（浮点数），对两个寄存器内容写3DCCCCCD）
| 地址码 | 功能码 | 寄存器地址 | 寄存器数量 | 字节数 | 寄存器内容 | 校验码低位 | 校验码高位 |
| 0x01 | 0x10 | 0x00 0x51 | 0x00 0x02 | 0x04 | 0x3dc 0xcc 0xcc 0xcd | 0x6e | 0x59 |
应答帧:
| 地址码 | 功能码 | 寄存器地址 | 寄存器数量 | 校验码低位 | 校验码高位 |
| 0x01 | 0x10 | 0x00 0x51 | 0x00 0x02 | 0x10 | 0x19 |
2.4.5 寄存器标定电极
如果需要校准电极，可通过0x10功能码向0x0120和0x0121寄存器写入参数来进行标定。
本设备采用两点标定，需准备已知的两种离子标准溶液。标定第一点时，向0x1100寄存器写入0x0003，向0x1101寄存器写入第一点的标准离子浓度值的100倍；标定第二点时，向0x1100寄存器写入0x0004，向0x1101寄存器写入第二点的标准离子浓度值的100倍。标定完成。（建议第一点使用浓度为10mg/L的标准溶液，建议第二点使用浓度为100mg/L的标准溶液）
举例：选取10mg/L的离子标准溶液，标定第一点。
下发帧：10*100=1000转换为16六进制为0x3e8
（若为氯离子则为放大10倍10*10=100转换为16六进制为0x64）
本设备采用两点标定，需准备已知的两种离子标准溶液。标定第一点时，向0x1100寄存器写入0x0003，向0x1101寄存器写入第一点的标准离子浓度值的100倍；标定第二点时，向0x1100寄存器写入0x0004，向0x1101寄存器写入第二点的标准离子浓度值的100倍。标定完成。（建议第一点使用浓度为10mg/L的标准溶液，建议第二点使用浓度为100mg/L的标准溶液）
举例：选取10mg/L的离子标准溶液，标定第一点。
下发帧：10*100=1000转换为16六进制为0x3e8
（若为氯离子则为放大10倍10*10=100转换为16六进制为0x64）
| 地址码 | 功能码 | 寄存器地址 | 寄存器长度 | 字节长度 | 寄存器内容 | 校验码低位 | 校验码高位 |
| 0x01 | 0x10 | 0x11 0x00 | 0x00 0x02 | 0x04 | 0x00 0x03 0x03 0xe8 | 0xc3 | 0x41 |
应答帧:
| 地址码 | 功能码 | 寄存器地址 | 寄存器长度 | 校验码低位 | 校验码高位 |
| 0x01 | 0x10 | 0x11 0x00 | 0x00 0x02 | 0x44 | 0xf4 |
再选取100mg/L的离子标准溶液，标定第二点。
下发帧：100*100=1000转换为16六进制为0x2710
（若为氯离子则为放大10倍100*10=1000转换为16六进制为0x3e8）
下发帧：100*100=1000转换为16六进制为0x2710
（若为氯离子则为放大10倍100*10=1000转换为16六进制为0x3e8）
| 地址码 | 功能码 | 寄存器地址 | 寄存器长度 | 字节长度 | 寄存器内容 | 校验码低位 | 校验码高位 |
| 0x01 | 0x10 | 0x01 0x20 | 0x00 0x02 | 0x04 | 0x00 0x02 0x27 0x10 | 0x68 | 0x02 |
应答帧:
| 地址码 | 功能码 | 寄存器地址 | 寄存器长度 | 校验码低位 | 校验码高位 |
| 0x01 | 0x10 | 0x11 0x00 | 0x00 0x02 | 0x44 | 0xf4 |
3. 注意事项与维修维护
◆ 设备本身一般不需要日常维护，在出现明显的故障时，请不要打开自行修理,尽快与我们联系！
◆ 设备使用前需检测离子传感器前端是否有气泡，若无气泡正常使用，若有气泡则需向下甩动传感器，去除气泡。
◆ 长期不使用的设备应干燥保存，短时间储存应将设备保存在各离子的稀释标准液中。
◆ 长时间未使用的离子变送器在测定前，需进行浸泡活化处理。（先进行低浓度活化，在10mg/L的标液中浸泡至少12个小时，在进行高浓度浸泡取1000mg/L的溶液将传感器置入浸泡1-2个小时）。活化后测试前务必充分清洗传感器，将传感器前端浸在去离子水中5分钟并搅动水溶液，为更充分清洗请多次更换干净的去离子水，再次清洗，以防止引起测量误差。
◆ 短时间未使用的离子变送器在测定前，需在去离子水中进行浸泡处理以防止引起测量误差。
◆ 每次使用前应校准设备，长期在水体中使用的建议三个月校准一次，以保证传感器精度，校准频度应根据不同的应用条件适当调整(应用场合的脏污程度，化学物质的沉积等)。
◆ 传感器使用后请将传感器头部用清水冲洗干净，并盖上保护盖后干放延长电极寿命。
◆ 该氨离子送器请勿在腐蚀性较强的液体环境下使用，以免对传感器造成不可逆的损坏。
◆ 请勿使用尖锐物体触碰离子传感器前端的膜头以免造成传感器损坏。
◆ 请勿在温度超过传感器适用温度的环境下适用以免造成传感器损坏。
◆ 请勿在含有有机溶剂的水体中使用。
◆ 电极使用周期为一年左右，老化后应及时更换新的电极。
◆ 请勿在含有有机溶剂的水体中使用。
◆ 电极使用周期为一年左右，老化后应及时更换新的电极。
