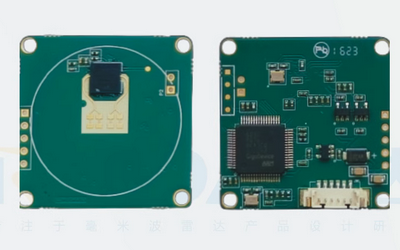

1、概述 窄波测速雷达是一款集成微带天线，射频电路及信号处理电路的毫米波雷达模块，直接输出目标的速度信 息。可用于探测达 320 米的远距离汽车速度，采用集成射频芯片，频率

参数 符号 最小值 典型值 最大值 单位 说明 发射机 发射频率 77 81 GHz 带宽4G 输出功率 (EIRP) Pou 13 20 dBm 波束宽度（-3dB) 水平方向 25 垂直方向 +25 波束宽度（-3dB）外接透镜天线 水平方向

微波感应雷达可用于探测运动速度在1km/h 至 250 km/h 范围内的目标，井输出靠近、远商或存在信号(或指令），且探测距离可调。 *基于雷达工作原理的 24GHz(ISM标准频段）运动探测器 *最大

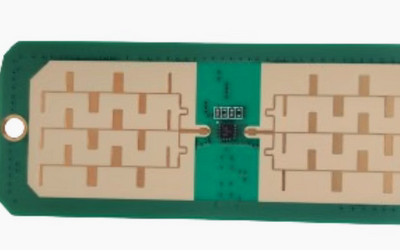

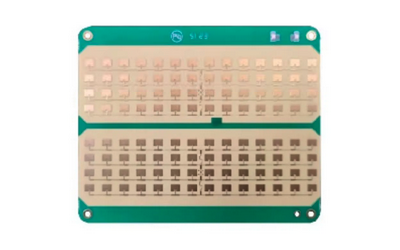

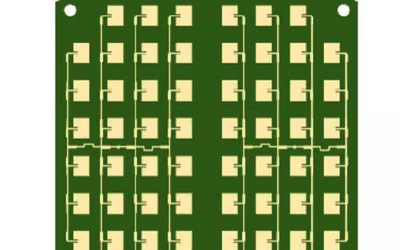

测速雷达天线模组采用 24GHz 雷达MMIC 芯片，配合高增益微带天线设计。适用于 CW 多普勒测速运用，具备高灵敏，低功耗优点。 参数 符号 最小值 典型值 最大值 单位 说明 使用条件 工作

OUT 有目标输出3V，无目标OV （预留5V输出，订货时需提前说明） UART TX TTL电平RX UART RX TTL电平TX GND 电源地 VCC 电源5V~5.5V 可连接端子为VCC,GND,VO,RX,TX，可通过串口显示配置参数，目标状态信
