雷达水位计监测井水或地下水位是一种利用雷达技术进行非接触式测量的监测系统，主要应用于监测井水水位或地下水位变化。该系统可用于水资源管理、地下水开采监控、环境保护等领域，通过实时监测井水或地下水位的变化，帮助管理者及时做出科学决策。

一、系统组成

1. 雷达水位计

   • 非接触式测量：雷达水位计安装在井口或监测井的上方，通过雷达波的反射测量水面到设备之间的距离，从而计算出水位高度。
   • 高精度测量：具备毫米级测量精度，能够精确监测水位的细微变化。
   • 小型化设计：由于监测井通常空间有限，雷达水位计的设计通常较为紧凑，便于安装。

2. 数据采集与传输模块

   • 无线通信模块：支持GPRS、4G、LoRa、NB-IoT等无线通信方式，实现数据的远程传输，适用于偏远地区的井水监测。
   • 有线通信模块：如RS485、Modbus协议等，适用于数据传输要求较高的场景。

3. 中央监控与数据处理平台

   • 实时监控：在中央监控平台上实时显示井水或地下水位的变化，并提供历史数据的回放与趋势分析。
   • 数据分析与报告：对水位数据进行分析处理，生成地下水位变化趋势报告，支持水资源管理和环境保护决策。

4. 供电系统

   • 太阳能供电：在无电力供应的偏远地区，采用太阳能板为系统提供电力。
   • 备用电池：配备大容量蓄电池，确保在太阳能不足的情况下系统仍能持续运行。

二、需求分析

1. 精准水位监测

   • 需要精确监测井水或地下水位的变化，确保数据的准确性，为水资源管理提供可靠依据。

2. 长期稳定运行

   • 监测设备需能够在各种环境下长期稳定运行，尤其是在地下井中，设备的耐久性和稳定性非常关键。

3. 远程监控与数据传输

   • 由于井水监测通常位于偏远地区，系统需具备远程数据传输和监控功能，减少现场巡视的频率。

三、方案设计

1. 雷达水位计布置

   • 根据井口大小和水位变化特点，选择合适型号的雷达水位计，并安装在井口上方，确保测量精度。

2. 数据采集与传输

   • 采用无线通信为主的方案，结合有线通信方式，确保数据传输的可靠性和及时性。

3. 数据处理与预警设计

   • 系统需具备水位数据的实时处理和分析功能，当水位达到预设的上下限时，自动发出预警，帮助管理者及时应对。

4. 供电设计

   • 在无电力供应的地区，使用太阳能供电，并配备高效储能装置，确保系统在各种天气条件下连续运行。

四、技术实现

1. 雷达测量技术

   • 采用FMCW雷达技术，通过高频雷达波测量水面到雷达的距离，计算出水位高度。该技术具有高精度、低功耗和高稳定性的特点。

2. 数据通信技术

   • 支持多种通信协议（如Modbus、TCP/IP），结合无线和有线通信方式，确保数据的远程传输和实时访问。

3. 数据处理与分析

   • 利用大数据分析技术，对水位数据进行处理，提供水位变化的实时监测和趋势预测。

4. 远程监控与管理

   • 通过中央监控平台，管理人员可远程查看井水或地下水位数据，进行实时调度和管理。

五、功能说明

1. 实时水位监测

   • 实时监控井水或地下水位变化，提供数据的实时显示、历史记录和变化趋势分析。

2. 水位预警功能

   • 系统设定水位上下限，超出设定范围时自动发出预警，防止水位异常带来的风险。

3. 数据分析与报告

   • 对采集的数据进行统计分析，生成水位变化报告，为水资源管理和地下水保护提供依据。

4. 远程控制与管理

   • 管理者可通过监控平台远程查看水位数据，进行调度和管理。

六、系统部署

1. 设备安装

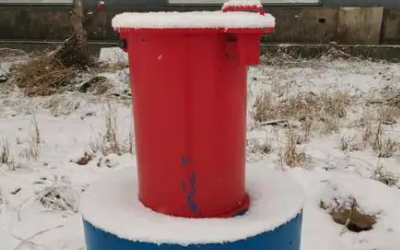

   • 将雷达水位计安装在井口或监测井的上方，确保设备的安装牢固，并对准水面以避免测量误差。

2. 通信调试

   • 确保数据传输系统的稳定性，特别是在偏远地区，通信系统的可靠性尤为重要。

3. 系统集成

   • 将各监测点的数据接入中央监控平台，进行整体调试，确保系统的高效运行。

4. 维护与培训

   • 定期对设备进行检查和维护，提供操作和维护培训，确保设备长期稳定运行。

七、参数说明

1. 雷达水位计

   • 测量范围：0-30米（可根据需求定制）。
   • 测量精度：±2毫米。
   • 工作频率：24GHz或26GHz。
   • 输出信号：4-20mA，RS485，Modbus协议。

2. 数据通信

   • 无线通信：支持GPRS/4G、LoRa、NB-IoT等。
   • 有线通信：支持RS485/RS232、光纤、以太网等。

3. 供电系统

   • 太阳能板功率：50W-100W（可选）。
   • 备用电池容量：12V 100Ah（典型配置）。

4. 环境适应性

   • 工作温度：-40℃至85℃。
   • 防护等级：IP67或IP68。

八、数据分析

1. 实时数据分析

   • 实时分析井水或地下水位变化，生成水位变化趋势报告，支持水资源的合理调度。

2. 历史数据回溯

   • 分析历史水位数据，帮助评估地下水的变化趋势，为未来的管理决策提供参考。

3. 预警与报警记录

   • 系统自动记录所有的水位预警与报警信息，便于后续的分析和总结。

雷达水位计监测井水或地下水位方案通过高精度的雷达测量技术和远程监控功能，为水资源管理和环境保护提供了可靠的数据支持。系统的高精度、耐久性和智能化管理功能，确保地下水监测的准确性和及时性，帮助管理者做出科学决策，保护水资源的可持续利用。
