管道压力变送器应用方案
时间：2024-08-27
涉川

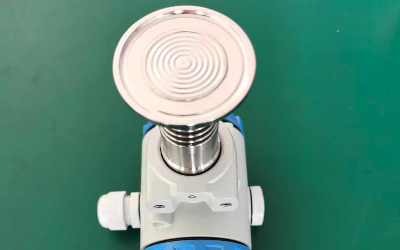

管道压力变送器是一种用于测量和传输管道内压力的设备，广泛应用于工业自动化、石油天然气、化工、制药、水处理等领域。它将测得的压力值转换为标准信号（如4-20mA电流信号或数字信号），供控制系统进行监测和控制。
一、工作原理
管道压力变送器通常基于应变片、压阻效应或电容原理进行压力测量。主要的工作原理包括：
-
应变片式压力变送器：
- 利用应变片粘贴在压力传感膜片上，当管道内的压力作用在膜片上时，膜片会发生微小的形变，导致应变片的电阻发生变化。通过电桥电路将这种电阻变化转换为电压信号，再经过放大和处理，最终转换为标准的输出信号。
-
压阻式压力变送器：
- 采用压阻式敏感元件，当压力作用在传感器的半导体膜片上时，膜片发生微小形变，导致内部电阻发生变化。这个电阻变化被转换为电信号，并经过处理后输出。
-
电容式压力变送器：
- 压力作用在传感膜片上，使得电容极板间的距离发生变化，从而引起电容值的变化。这个变化通过电路转换为电信号，再输出标准信号。
二、设备特点
-
高精度：
- 管道压力变送器通常具有较高的测量精度，能够提供精确的压力读数，满足工业过程控制的需求。
-
稳定性：
- 设备具有较高的长期稳定性，能够在恶劣环境下长期工作而不影响测量精度。
-
抗干扰能力强：
- 设计上具有良好的抗电磁干扰和温度补偿功能，确保在复杂的工业环境中能够正常工作。
-
多种输出信号：
- 变送器通常支持4-20mA、0-5V、0-10V等模拟输出信号，以及RS485、HART等数字通信协议，便于与各种控制系统集成。
-
耐腐蚀与高温：
- 适用于测量腐蚀性、粘性或高温介质的压力，通常采用不锈钢或特殊材料制造传感元件和接液部分。
三、应用场景
-
石油天然气：
- 用于管道、储罐等设备的压力监测，确保生产过程的安全和稳定运行。
-
化工行业：
- 在化工生产中，用于监测反应釜、管道、储罐等装置的压力，确保工艺过程的准确控制。
-
水处理：
- 在供水系统和污水处理厂中，用于监测水管和储罐的压力，以保证水处理过程的有效运行。
-
食品与制药：
- 用于洁净室环境和生产设备的压力监控，确保符合卫生标准和工艺要求。
-
电力行业：
- 用于锅炉、蒸汽管道等设备的压力监测，确保电力生产的安全性和稳定性。
四、设备组成
-
压力传感器：
- 核心部件，负责将压力信号转换为电信号。传感器材质通常为不锈钢、钛合金等，适应不同介质的测量需求。
-
信号处理电路：
- 对传感器输出的微弱信号进行放大、滤波和转换，将其处理为标准的电流或电压信号输出。
-
壳体与接液部分：
- 采用耐腐蚀、耐高温材料制造，确保变送器在各种工业环境中可靠运行。
-
接口与安装附件：
- 包括电气接口、机械接口（如螺纹、法兰等），用于与管道系统和控制系统连接。
五、技术参数
-
测量范围：
- 压力变送器可用于测量从负压、微压到高压（如几百帕至几百兆帕）的各种压力范围。
-
精度等级：
- 一般为0.1%、0.25%、0.5%等，具体视应用场景而定。
-
工作温度范围：
- 通常为-40°C至+85°C，特殊型号可以适应更高的温度。
-
输出信号：
- 4-20mA、0-5V、0-10V、RS485、HART协议等，适应不同控制系统需求。
-
防护等级：
- 防护等级通常为IP65、IP67或更高，适合室外或恶劣环境下的应用。
六、系统集成与应用
-
数据采集与监控：
- 管道压力变送器可集成至SCADA系统或PLC控制系统，实时采集和监控管道压力数据，进行过程控制。
-
报警与保护：
- 当压力超过设定阈值时，系统可触发报警或自动执行紧急停机等保护措施。
-
远程监控与维护：
- 通过数字通信接口，变送器可以与远程控制中心连接，实现远程数据监控和设备维护管理。
七、优势与意义
-
提高工艺控制精度：
- 通过准确的压力监测，优化工艺参数，提高生产效率和产品质量。
-
确保生产安全：
- 实时监控管道和设备的压力状况，及时发现和预防潜在的安全隐患。
-
节约能源和成本：
- 优化生产过程中的压力控制，减少能源消耗和设备维护成本。
