高压柜六氟化硫 (SF₆) 气体检测方案
时间：2024-11-25
涉川

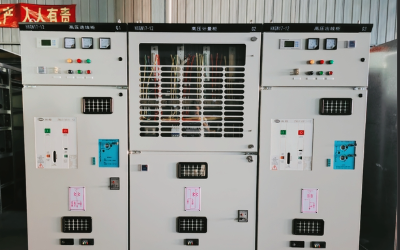

1. 方案介绍
六氟化硫 (SF₆) 是一种性能优越的绝缘气体，被广泛应用于高压开关柜和断路器中。然而，SF₆气体在泄漏或分解时会产生毒性和温室效应，对设备性能和环境安全构成威胁。高压柜SF₆气体检测方案通过实时监测SF₆浓度和分解产物，保障设备运行安全、提高维护效率，同时符合环保法规要求。
2. 应用场景
-
电力行业：高压开关柜、GIS（气体绝缘开关设备）、断路器中SF₆气体监控。
-
输配电系统：变电站、高压输电线路终端的SF₆泄漏监测。
-
工业设备：使用SF₆作为绝缘介质的测试设备和电力装置。
-
环境监测：控制SF₆泄漏对大气的影响，减少温室气体排放。
3. 监测目标
-
SF₆浓度监测：检测高压柜内SF₆气体的泄漏情况，确保浓度在安全范围内。
-
分解产物检测：监控SF₆气体分解生成的SO₂、HF等有害气体，判断设备状态。
-
泄漏定位与报警：快速发现泄漏点，提供实时报警信息。
-
环境保护：减少SF₆排放对温室效应的影响，符合国家环保法规。
4. 功能特点
-
高灵敏度检测：检测SF₆浓度范围低至0.01 ppm，快速响应泄漏。
-
分解产物分析：监测SO₂、HF、H₂S等有害气体，评估设备故障风险。
-
自动报警：一旦浓度超过设定值，触发声光报警或推送至管理平台。
-
数据记录与传输：实时上传检测数据，支持远程监控和分析。
-
高可靠性设计：防尘、防水、防振动，适应恶劣工业环境。
5. 检测原理
（1）红外吸收光谱法 (NDIR)
-
SF₆分子对特定波长的红外光具有强吸收特性，通过测量吸收光强度计算气体浓度。
（2）电化学传感器法
-
用于检测SF₆分解产物（如SO₂、HF），通过化学反应生成电信号，定量分析产物浓度。
（3）光声光谱法
-
利用光与SF₆气体相互作用产生的声波信号，检测SF₆浓度。
（4）激光光谱法
-
高精度测量SF₆气体，尤其适用于微量泄漏监测。
6. 设备组成
-
SF₆气体浓度传感器
-
高灵敏度，适合低浓度SF₆泄漏检测。
-
-
分解产物传感器
-
监测SO₂、HF等毒性物质的含量。
-
-
数据采集模块
-
集成传感器信号，支持多种通信协议（RS485、Modbus）。
-
-
报警装置
-
声光报警器和远程推送功能。
-
-
供电与外壳
-
工业级设计，防护等级IP65以上。
-
7. 设备参数
|
参数
|
指标
|
|---|---|
|
SF₆检测范围
|
0-1000 ppm
|
|
SO₂检测范围
|
0-20 ppm
|
|
HF检测范围
|
0-10 ppm
|
|
响应时间
|
≤10秒
|
|
测量精度
|
±0.01 ppm
|
|
工作温度
|
-20℃至+60℃
|
|
通信方式
|
RS485、4G、LoRa、NB-IoT
|
|
防护等级
|
IP65（防尘、防水）
|
8. 系统实现
-
设备安装
-
在高压柜内部或外部固定SF₆气体检测仪，靠近易泄漏点（如阀门、接头）。
-
-
实时监测
-
设备每分钟采集一次SF₆气体浓度，并上传至监控平台。
-
-
预警管理
-
一旦检测到泄漏或分解产物浓度超标，触发报警并记录事件。
-
-
数据存储与分析
-
长期存储数据，生成趋势图和故障报告，为运维决策提供依据。
-
-
维护与校准
-
定期校准传感器，确保检测精度。
-
9. 应用领域
-
电力行业：变电站、高压开关柜的气体泄漏与安全运行保障。
-
工业设备监测：使用SF₆作为绝缘气体的试验设备安全运行。
-
环保监测：评估SF₆排放对环境的影响，协助监管部门执法。
10. 效益分析
（1）经济效益
-
减少因SF₆泄漏导致的设备损坏和能源浪费。
-
提升设备运行效率，降低意外停机带来的经济损失。
（2）环境效益
-
减少SF₆对大气温室效应的贡献，符合国际环保协议。
-
降低有害分解产物的扩散风险，保护环境和公众健康。
（3）安全效益
-
实时监控和报警功能有效避免设备故障引发的事故。
-
提高运行人员的工作安全性。
11. 案例分享
案例：某大型变电站SF₆气体监测系统
背景：该变电站SF₆开关柜较多，气体泄漏问题较为突出，维护成本高。
实施方案：
-
部署50套SF₆气体检测装置，监测高压柜内外的气体浓度和分解产物。
-
数据通过LoRa网络实时上传至站内监控平台，并连接区域调度中心。
-
配置预警阈值，超标时系统自动通知维护人员。
成果：
-
检测到两处SF₆泄漏点并及时修复，节约SF₆气体成本15%。
-
提升变电站运行可靠性，年内未发生因泄漏导致的停电事故。
-
获得地区电力监管部门的高度评价，作为行业示范项目推广。
