管廊管网气体监测方案

时间：2024-11-25 涉川

市政综合管廊、工业园区管网等地下设施的气体环境复杂，常存在有害气体泄漏、氧气不足、易燃气体聚集等风险，可能引发人员伤害、火灾或爆炸等事故。传统人工巡检方式成本高、效率低，难以满足现代管廊运行管理的需求。通过部署智能气体监测系统，实现对管廊气体环境的实时监控、预警及应急管理，是提升安全性与管理效率的重要手段。

监测目标

检测多种气体浓度变化：如氧气（O₂）、硫化氢（H₂S）、一氧化碳（CO）、甲烷（CH₄）、氨气（NH₃）等。
实时监控异常情况：如氧气不足、有毒有害气体泄漏或易燃易爆气体超标。
自动化预警与联动控制：当检测到危险气体浓度超标时，及时报警并联动通风设备。
数据分析与存储：记录气体浓度变化趋势，为风险评估、管廊维护提供数据支持。

监测需求分析

监测需求	解决方案描述
多种气体实时监测	采用多参数气体监测设备，实时检测常见有毒、可燃气体及氧气浓度。
异常超标预警	当某类气体浓度超标时，触发声光报警并远程推送报警信息至管理平台和相关人员。
联动通风与排险	系统与通风装置联动，自动启停排风设备，稀释有害气体浓度。
数据存储与分析	云端存储气体监测数据，提供可视化趋势图表和异常统计，为设备检修和风险评估提供依据。
远程监控与管理	管理者通过PC端或移动端实时查看各监测点数据及预警信息，实现远程管理和决策。
稳定性与适应性	系统需具备抗干扰能力，能适应管廊高湿度、高温及复杂环境。

系统功能与技术原理

1. 气体监测功能

监测气体种类：
- 氧气（O₂）：保障作业人员呼吸安全；
- 硫化氢（H₂S）：毒性极强，浓度高时可能致命；
- 一氧化碳（CO）：无色无味，过量会引发中毒；
- 甲烷（CH₄）：易燃易爆气体，浓度过高存在爆炸风险；
- 氨气（NH₃）：高浓度刺激性气体，对人体和环境有害。
实时监测精度与范围：
- 配备高精度传感器，确保气体浓度检测准确，响应时间<10秒；
- 支持分布式多点监测，覆盖管廊关键节点。

2. 自动化报警与联动

报警机制：
- 当气体浓度超标或氧气含量低于设定阈值时，系统通过声光报警器、短信/APP推送提醒相关人员。
联动通风系统：
- 自动启动通风设备，加强空气流通，降低危险气体浓度；
- 可与消防系统联动，提供应急响应支持。

3. 数据管理与分析

数据采集与存储：
- 实时采集气体浓度数据，存储至本地或云端；
- 支持长期数据存储，便于溯源和趋势分析。
数据分析功能：
- 自动生成气体浓度变化趋势图表；
- 提供超标次数统计、异常分布分析等功能，辅助管廊运行优化。

4. 远程监控与管理

智能管理平台：
- 支持多终端访问，用户通过PC端或移动App查看监测数据；
- 平台界面显示气体浓度、报警状态及设备运行状态。
远程控制：
- 支持远程启停通风设备，降低应急响应时间。

系统组成

1. 监测设备

多参数气体监测仪：
- 内置多种气体传感器模块，支持实时采集和上传。
- 带有防爆外壳，适合复杂管廊环境。
环境参数传感器（可选）：
- 温度、湿度检测，评估管廊环境状态，优化通风控制。

2. 数据采集与传输模块

数据采集模块：
- 负责气体传感器数据的实时采集。
通信模块：
- 支持多种通信方式（LoRa、Wi-Fi、4G/5G等），适应不同部署场景。

3. 控制中心

云平台：
- 数据存储、分析、展示一体化；
- 支持多用户管理和报警推送设置。
控制设备：
- 通风控制器、报警器等，可通过平台联动实现自动化操作。

4. 供电系统

主供电：
- 市电供电，稳定可靠。
备用电源：
- 配备UPS或电池组，确保断电情况下系统持续运行。

系统实现流程

实时数据采集
气体传感器采集氧气、硫化氢、一氧化碳等气体浓度，同时上传至数据处理模块。
数据传输与分析
数据通过无线通信或有线网络传输至云平台，平台自动分析气体浓度和变化趋势。
异常报警与联动
若某类气体浓度超标或出现异常，系统触发报警并联动通风设备，稀释有害气体。
数据存储与应用
实时和历史数据存储在云平台，为管廊管理、维修及风险评估提供支持。

应用场景

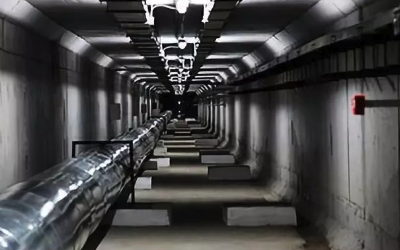

市政综合管廊
- 用于水、电、气、热等多种管线集成通道的环境监测，保障作业人员安全和管线运行稳定。
工业园区管网
- 针对化工、能源等领域，监控易燃易爆、有毒气体泄漏风险。
地下停车场与隧道
- 实时检测一氧化碳浓度，优化通风策略，确保空气质量达标。
煤矿与地下采矿
- 检测瓦斯（甲烷）和氧气浓度，防止爆炸及缺氧事故。

方案优势

全方位监测
- 多气体监测模块覆盖常见危险气体，实现全面监管。
高可靠性
- 防爆设计、耐高湿高温，适应复杂管廊环境。
智能化管理
- 联动报警与通风设备，提升应急处置能力；
- 数据分析助力科学决策与管网优化。
降低成本
- 自动化系统减少人工巡检频率，提高管理效率。
扩展性强
- 支持多种通信和控制方式，可灵活适配不同场景需求。

典型案例

案例1：某市综合管廊监测

背景：该市管廊系统中存在一氧化碳和甲烷泄漏风险，传统巡检效率低。
解决方案：部署多参数气体监测仪，实现气体浓度实时监控和超标预警。
效果：减少30%的巡检工作量，事故预警率提升50%。

案例2：某工业园区管网监测

背景：园区地下管道输送氨气，存在泄漏和安全隐患。
解决方案：安装高精度氨气传感器，结合通风联动系统，确保泄漏快速处理。
效果：氨气泄漏事故响应时间缩短至5分钟，安全风险显著降低。
