植物工厂水培水质营养监测解决方案
时间：2024-11-25
涉川

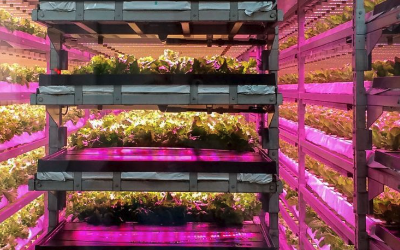

植物工厂作为现代农业的重要模式，利用智能化设施实现作物全年高效生产。其中，水培技术是植物工厂核心种植方式，通过营养液提供植物生长所需的水分和营养物质。为保障植物健康生长和提高产量，必须对水培营养液的水质和营养成分进行实时监测和精准管理。
本方案围绕水培系统的水质与营养监测，提出智能化、自动化的解决思路，实现高效、精准的水培环境控制。
监测目标
-
保障植物健康生长
-
实时监测并调节水培营养液的成分与质量，维持最佳植物生长环境。
-
-
提升水培系统效率
-
优化水培系统运行，降低营养液使用量和废弃量，减少运营成本。
-
-
数据驱动决策
-
基于历史数据分析营养液调配策略，提高作物产量和质量。
-
监测需求分析
|
监测需求
|
解决方案描述
|
|---|---|
|
水质基本参数监测
|
实时检测水温、酸碱值（pH）、电导率（EC），确保水培系统的稳定性。
|
|
营养液浓度监测
|
精确监测氮（N）、磷（P）、钾（K）、钙（Ca）、镁（Mg）等营养元素含量。
|
|
水质污染控制
|
检测浊度、溶解氧（DO）、有机物（COD），防止微生物繁殖或营养液污染。
|
|
远程监测与控制
|
通过物联网平台远程查看监测数据，控制营养液参数调整设备。
|
|
数据存储与分析
|
记录水质参数变化趋势，支持营养液调配优化和水培生产管理。
|
监测内容
1. 基本水质参数
-
pH值：影响植物对营养元素的吸收效率，适宜范围通常为5.5-6.5。
-
电导率（EC）：反映营养液中溶解盐浓度，过高或过低均会抑制植物生长。
-
水温：影响植物生长速度和根系吸收能力，通常控制在20-25℃。
-
溶解氧（DO）：确保根系供氧充足，防止根腐病发生。
2. 营养液营养成分
-
氮（N）：促进叶片生长，需维持适当浓度以避免黄化或徒长。
-
磷（P）：促进根系发育与花果形成，缺乏时作物生长缓慢。
-
钾（K）：增强植物抗逆性，促进糖分积累。
-
钙（Ca）：改善细胞壁强度，减少病害发生。
-
镁（Mg）：是叶绿素的重要组成部分，影响光合作用效率。
3. 污染监测
-
浊度：检测悬浮颗粒物浓度，避免根部受杂质影响。
-
化学需氧量（COD）：反映有机物含量，预防微生物污染。
系统组成
1. 传感器模块
-
多参数传感器：集成pH、电导率、水温、溶解氧等常用传感器。
-
离子选择性电极：专用于检测营养液中的特定离子浓度（如氮、磷、钾）。
-
光学传感器：用于浊度和COD监测，评估水质清洁度。
2. 数据采集与传输模块
-
数据采集模块：实时采集多参数数据，支持边缘计算功能，提升处理效率。
-
通信模块：采用LoRa、Wi-Fi、4G/5G等通信方式，将数据上传至云平台。
3. 数据处理与管理平台
-
云端管理平台：
-
实时显示水质参数；
-
提供预警功能和调节建议；
-
支持历史数据存储与分析，优化营养液管理。
-
-
移动端应用：
-
实现远程监测与设备控制，随时查看数据和调整参数。
-
4. 控制与调节系统
-
营养液自动补充设备：根据监测结果，精准补充缺乏的营养元素。
-
pH调节系统：通过加酸或加碱调节酸碱值至适宜范围。
-
循环与过滤系统：保障水培系统水质稳定，避免污染累积。
工作流程
-
实时监测
多参数传感器实时采集营养液的水质和营养成分数据。 -
数据分析与判断
系统对采集数据进行分析，判断是否超出设定阈值。 -
异常报警与调节
-
参数异常时触发报警，提醒管理人员；
-
自动启用补液或调节设备，恢复至正常范围。
-
-
数据存储与优化
-
将监测数据上传至云端，生成趋势分析与报表；
-
根据历史数据调整营养液配方，优化植物生长环境。
-
应用场景
-
蔬菜种植
-
水培生菜、番茄、黄瓜等经济型作物，实时监测营养液状态，提升单产与品质。
-
-
水果栽培
-
水培草莓、蓝莓等高附加值水果，精确管理养分供给，确保果实甜度与口感。
-
-
药用植物生产
-
适用于人参、金线莲等药用植物水培种植，控制养分平衡，保证有效成分含量。
-
-
观赏植物培育
-
水培兰花、多肉植物等观赏植物，监测水质以提升观赏价值。
-
方案优势
-
精准控制
-
实时监测关键参数，确保营养液状态满足植物需求。
-
-
自动化运行
-
智能补液与调节功能，降低人工干预，提高管理效率。
-
-
高可靠性
-
系统适应复杂种植环境，运行稳定且维护简单。
-
-
数据驱动优化
-
通过历史数据分析，持续优化种植方案和营养液配方。
-
-
节约资源
-
降低水资源与营养液消耗，减少废液排放，符合可持续农业理念。
-
典型案例
案例1：某植物工厂的水培生菜监测
-
背景：该工厂采用营养液水培技术，种植生菜，需对水质进行精细化管理。
-
方案：部署多参数监测系统，实现pH、EC、氮磷钾等指标的实时监控与自动调节。
-
效果：生菜生长周期缩短15%，单产提高20%，废液减少30%。
案例2：某药用植物水培生产监控
-
背景：某企业水培种植金线莲，需保障营养液中微量元素的稳定性。
-
方案：应用离子选择性传感器检测钙镁浓度，并结合智能补液系统调节微量元素。
-
效果：药材活性成分含量稳定，产品市场价值提升。
