隧道可见度监测系统
时间：2025-02-13
涉川
一、方案概述

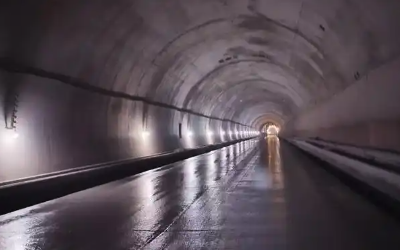

隧道环境复杂，受车辆尾气、粉尘、湿度、照明条件等影响，能见度容易降低，影响行车安全。本方案基于4G无线通信、激光散射法（或透射法）可见度传感器，实时监测隧道内空气能见度，结合数据分析及预警系统，提高隧道通行安全，优化通风系统联动控制，降低事故风险。
二、系统架构
1. 数据采集层（传感器网络）
-
可见度传感器：实时监测空气透光率，计算能见度（m）。
-
温湿度传感器（可选）：监测环境参数，辅助能见度分析。
-
4G数据采集终端：采集数据并上传至云端。
2. 通信层（数据传输）
-
4G无线通信：支持远程实时监测与控制。
-
备用通信方式：可选NB-IoT/LoRa，适用于特定隧道环境。
3. 控制执行层（联动控制）
-
能见度超标报警：能见度低于阈值，自动触发警报。
-
联动通风系统（可选）：自动开启风机，提高空气质量。
-
LED显示屏提示（可选）：在隧道入口/中部安装屏幕，显示当前可见度情况，引导驾驶员减速或变道。
4. 云平台及应用层
-
远程监测平台：Web端、APP端实时查看数据。
-
历史数据分析：可见度趋势分析，优化通风策略。
-
自动报警与联动控制：当可见度下降至设定阈值，自动触发预警机制。
三、硬件方案
|
设备名称
|
功能描述
|
主要技术参数
|
|---|---|---|
|
可见度传感器
|
监测空气透光率，计算可见度
|
测量范围 10m~10,000m，精度 ±5%
|
|
温湿度传感器（可选）
|
监测隧道环境参数
|
温度范围 -40
|
|
4G数据采集终端
|
数据采集、无线传输
|
低功耗，支持远程配置
|
|
LED显示屏（可选）
|
实时显示可见度信息
|
支持远程控制，提醒驾驶员
|
四、软件方案
-
实时监测与数据存储
-
采集可见度、温湿度等数据，存储至云平台。
-
结合GIS地图，显示不同隧道段的能见度情况。
-
-
智能报警与联动控制
-
能见度低于设定阈值（如50m），自动触发报警（短信/微信/邮件通知）。
-
可联动通风系统、隧道入口LED屏幕，提醒司机。
-
-
远程管理与数据分析
-
远程查看多个隧道的能见度情况。
-
生成能见度变化报告，支持通风优化策略。
-
五、系统部署与安装实施
-
监测点布置：
-
长隧道：入口、中部、出口分别布设传感器。
-
短隧道：入口和中部布设传感器。
-
-
数据采集终端：
-
采用4G无线传输，确保实时监控。
-
备用LoRa/NB-IoT通信，可适应特殊环境。
-
-
LED联动（可选）：
-
在隧道入口/关键位置安装LED屏，实时显示能见度信息。
-
-
系统调试：
-
校准可见度传感器，优化数据传输与控制逻辑。
-
六、设备运维
-
定期校准可见度传感器，确保测量精度。
-
监测4G网络连接状态，避免数据丢失。
-
巡检LED屏幕、通风系统联动模块，保证系统稳定运行。
七、应用场景
-
公路隧道：提升行车安全，优化通风控制。
-
铁路隧道：监测列车运行环境，减少事故风险。
-
地下矿井/地铁隧道：监测空气质量，保障人员安全。
-
城市隧道/涵洞：降低烟尘影响，提高通行效率。
八、效益分析
-
提高行车安全：降低因低能见度引发的交通事故风险。
-
优化通风控制：根据能见度智能调节风机，提高能效。
-
支持环保监管：提供空气质量数据，助力环保决策。
-
智能管理：结合大数据分析，优化隧道运营策略。
九、项目案例
-
案例1：某高速公路隧道可见度监测系统
-
解决问题：隧道出口烟雾大，能见度低，事故频发。
-
方案实施：部署智能可见度监测系统，联动风机优化通风。
-
项目成效：能见度低于100m时，风机自动开启，事故率下降40%。
-
-
案例2：某铁路隧道空气质量监测
-
解决问题：隧道粉尘多，影响列车运行安全。
-
方案实施：安装可见度+温湿度传感器，实时监测环境。
-
项目成效：系统优化通风管理，粉尘浓度降低30%。
-
