沟渠灌区水闸智能开关灌溉系统
时间：2025-02-16
涉川

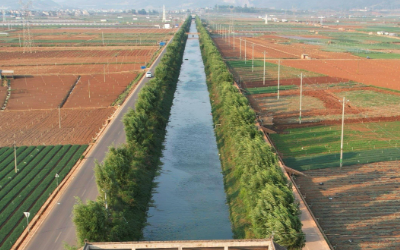

沟渠灌区广泛用于农业灌溉，但传统水闸开关方式主要依赖人工操作，存在响应慢、水资源浪费、灌溉不均等问题。本方案基于4G远程通信技术、智能水闸控制、实时水位监测，构建远程智能灌溉系统，实现精准供水、节水增效，提高灌区管理效率。
监测目标
-
远程水闸控制：利用4G网络远程开关水闸，实现无人值守智能管理。
-
水位动态监测：实时检测沟渠水位，自动调整水闸开度，防止溢流或缺水。
-
节水高效灌溉：智能调控灌溉水量，提高水资源利用效率，减少浪费。
-
预警报警机制：水位异常、设备故障等情况实时预警，降低管理风险。
-
历史数据存储与分析：记录水位变化、灌溉时间、水量消耗，为优化灌溉策略提供数据支持。
需求分析
传统灌区管理痛点
-
人工操作繁琐：传统水闸依赖人工开关，管理效率低，响应不及时。
-
水资源利用率低：无精准调控，导致水量供应不均，部分区域水量过多或不足。
-
无法实时监测水位：缺乏在线监测手段，需现场巡查，增加工作负担。
-
灌溉时机不精准：无法根据土壤湿度、水位变化自动调整水闸开度，影响作物生长。
-
管理不便：大型灌区分布广，传统管理方式难以覆盖所有区域，调度不便。
监测方法
|
监测参数
|
监测方式
|
作用
|
|---|---|---|
|
水闸状态
|
远程控制/自动调节
|
精准管理水闸开关
|
|
沟渠水位
|
超声波水位传感器
|
监测水流情况，防止溢流
|
|
流量监测
|
电磁流量计
|
监测实际供水量，优化灌溉策略
|
|
土壤湿度
|
传感器测量
|
判断是否需要灌溉，防止过度浇水
|
|
设备运行状态
|
传感器监测
|
发现异常及时报警，保障系统稳定运行
|
应用原理
-
数据采集：水位传感器、土壤湿度传感器、流量计实时采集沟渠水位、灌溉区域土壤湿度等数据。
-
智能决策：
-
当水位高于设定阈值 → 自动调节水闸开度，防止溢流。
-
当土壤湿度低于标准 → 自动开启水闸，进行灌溉。
-
-
远程控制：管理人员可通过手机APP或电脑远程查看水闸状态，并进行手动操作。
-
数据存储与分析：记录水位、流量、灌溉时长等信息，支持数据分析和智能优化。
-
异常预警：设备故障、流量异常、水位异常等情况系统自动报警，提醒管理人员处理。
功能特点
-
4G远程控制：随时随地通过4G网络远程开关水闸，提高管理效率。
-
水位智能调控：实时监测沟渠水位，精准调节水闸开度，确保供水合理。
-
自动化灌溉：结合土壤湿度数据，实现智能灌溉，减少人工干预。
-
节水高效：优化水资源调配，降低灌溉成本，提高水利用率30%以上。
-
异常报警：水位过高、设备故障时自动报警，防止水灾和设备损坏。
-
数据可视化管理：支持手机/PC端查看历史数据和实时监测信息，优化管理决策。
硬件清单
|
设备名称
|
主要参数
|
|---|---|
|
智能水闸控制系统
|
远程/自动模式，支持智能调节
|
|
超声波水位传感器
|
测量范围0-10m，精度±3mm
|
|
电磁流量计
|
监测流量，测量精度±0.5%
|
|
土壤湿度传感器
|
0-100%RH，精度±2%
|
|
4G数据采集终端
|
低功耗，远程数据传输
|
|
远程监测平台
|
PC端+手机APP管理
|
方案实现
-
设备安装：在沟渠关键位置安装智能水闸、超声波水位传感器、土壤湿度传感器等设备，并连接4G数据采集终端。
-
数据采集：系统定时采集水位、土壤湿度、流量数据，通过4G网络上传至云端平台。
-
智能调控：
-
水位超标 → 自动调节水闸，防止溢流。
-
土壤湿度低 → 自动开启水闸进行灌溉。
-
流量异常 → 设备故障预警，提醒管理人员检查。
-
-
远程管理：用户可通过APP或电脑远程监测和控制水闸，实现精准灌溉。
-
数据存储与优化：长期记录水位和灌溉数据，提供智能分析，优化灌溉策略。
数据分析与预警决策
|
监测参数
|
正常范围
|
预警阈值
|
应对措施
|
|---|---|---|---|
|
沟渠水位
|
0.5m-2m
|
<0.3m或>2.5m
|
调整水闸开度
|
|
土壤湿度
|
50%-70%
|
<40%或>80%
|
增减灌溉水量
|
|
流量
|
正常范围
|
过高/过低
|
检查管道堵塞或泄漏
|
|
设备状态
|
正常运行
|
故障报警
|
维修或更换设备
|
应用领域
-
农业沟渠灌区：适用于大规模农田灌溉，提高水资源利用效率。
-
果园与经济作物种植：精准控制水量供应，优化作物生长环境。
-
林业灌溉：远程管理林区水资源，提升森林生态保护能力。
-
牧场供水管理：优化水资源分配，提高草场生产力。
