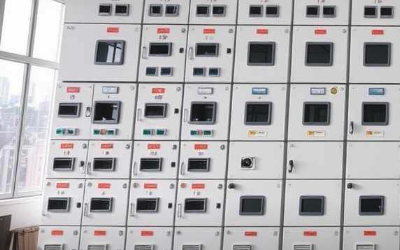

配电柜六氟化硫（SF₆）气体监测
时间：2025-02-18
涉川
六氟化硫（SF₆）气体是一种高效的绝缘气体，广泛用于高压配电柜、GIS（气体绝缘开关设备）、变电站等场所。但SF₆气体泄漏会降低设备绝缘性能，且其温室效应是CO₂的2.3万倍，因此需要实时监测SF₆浓度，确保设备安全运行，防止环境污染。
本方案采用高精度SF₆气体传感器、4G无线通信技术，实现配电柜SF₆泄漏实时监测、远程报警、数据存储与分析，提高电力设备安全性、减少维护成本、降低环境风险。
监测目标
-
实时监测配电柜SF₆浓度，防止泄漏带来的安全隐患。
-
智能报警，当SF₆浓度超标时，系统自动发送短信/APP通知。
-
远程数据上传，通过4G网络，将数据传输至云平台，实现远程监测。
-
历史数据存储与分析，掌握SF₆泄漏趋势，优化运维策略。
需求分析
配电柜SF₆气体泄漏的危害
-
绝缘性能下降：SF₆泄漏会降低配电柜绝缘效果，导致设备故障或短路风险。
-
环境污染：SF₆是强温室气体，对气候变化影响严重，泄漏后难以回收。
-
人工巡检难度大：传统巡检方式依赖人工定期检测，无法实时掌握SF₆泄漏情况。
-
安全隐患：SF₆泄漏可能导致缺氧窒息风险，危及运维人员安全。
监测方法
|
监测参数
|
监测方式
|
作用
|
|---|---|---|
|
SF₆气体浓度
|
红外光谱检测
|
高精度检测SF₆泄漏
|
|
温度
|
温湿度传感器
|
监测环境温度，分析SF₆泄漏趋势
|
|
压力
|
气体压力传感器
|
监测配电柜内部压力，提前预警泄漏风险
|
|
远程通信
|
4G无线传输
|
远程实时数据传输
|
|
报警系统
|
声光报警+远程通知
|
超标自动告警，联动维护
|
应用原理
-
SF₆浓度监测
-
采用高精度红外SF₆传感器，实时检测SF₆浓度变化。
-
当浓度超过设定阈值（如1000ppm），系统自动报警。
-
-
压力监测
-
监测配电柜内部SF₆压力，发现异常压力变化及时预警。
-
-
温湿度监测
-
监测配电柜内部温度变化，防止因温度变化引起SF₆泄漏。
-
-
远程数据上传与分析
-
通过4G模块，将数据上传至云平台/电力监控系统，支持远程实时查看。
-
结合历史数据，分析SF₆泄漏趋势，优化设备维护策略。
-
-
智能预警
-
当SF₆浓度超标，系统自动触发声光报警，并发送短信/APP推送给维护人员。
-
功能特点
-
高精度SF₆气体监测：采用红外光谱SF₆传感器，检测精度高，响应速度快。
-
实时远程监测：4G无线通信，数据实时上传至云端，支持远程监控。
-
多参数联动监测：同时监测SF₆浓度、温度、湿度、压力，提供全面监控。
-
智能预警：超标自动报警，并可联动排风系统降低SF₆浓度。
-
云端数据存储与分析：可生成泄漏趋势报告，优化维护计划。
-
支持太阳能供电（可选）：适用于野外变电站、无人值守站点。
硬件清单
|
设备名称
|
主要参数
|
|---|---|
|
SF₆气体传感器
|
0-2000ppm，精度±2%FS，响应时间≤30s
|
|
温湿度传感器
|
温度范围：-40
|
|
压力传感器
|
0-1.0MPa，精度±1%FS
|
|
4G无线数据传输模块
|
支持TCP/IP、MQTT、HTTP协议
|
|
云端数据监测平台
|
Web端+手机APP
|
|
报警系统
|
声光报警器+远程通知
|
|
电源
|
220V交流/太阳能供电（可选）
|
方案实现
-
设备安装
-
在配电柜内部安装SF₆传感器、温湿度传感器、压力传感器，并连接4G数据终端。
-
采用固定支架或磁吸安装，确保长期稳定运行。
-
-
数据采集与上传
-
传感器每10秒采集一次SF₆浓度数据，通过4G网络上传至云平台。
-
-
智能报警
-
当SF₆浓度、压力或温度异常时，系统触发声光报警，并向管理人员发送短信/APP通知。
-
-
数据存储与分析
-
云平台提供历史数据查询、泄漏趋势分析、自动生成报表。
-
-
联动控制（可选）
-
可联动排风系统，在SF₆浓度超标时自动开启通风设备，加速气体扩散。
-
效益分析
经济效益
-
减少设备损坏：防止SF₆泄漏导致绝缘性能下降，降低设备维护成本30%。
-
减少人工巡检成本：支持远程监测，减少人工巡检频次，节省巡检费用50%。
-
提升供电安全性：降低因SF₆泄漏导致的设备故障，提高电网稳定性。
