尾矿土壤重金属污染监测系统
时间：2025-02-19
涉川
1. 方案背景与必要性

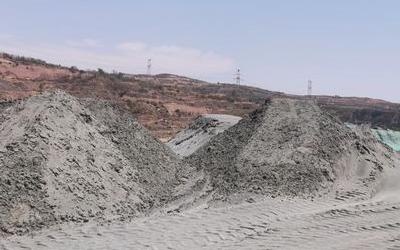

尾矿是矿业开采和冶炼过程中排放的固体废弃物，其中含有大量铅（Pb）、镉（Cd）、汞（Hg）、砷（As）、铜（Cu）、锌（Zn）、镍（Ni）等重金属元素。这些重金属因其生物毒性、迁移性强、难降解，会长期累积在土壤和水体中，对农田生态系统、地下水资源及人体健康造成严重威胁。
尾矿区的降雨、风化、渗流、土壤侵蚀等因素，都会导致重金属在土壤中释放、扩散甚至进入水循环系统，使污染进一步加剧。因此，建立尾矿土壤重金属在线监测系统，可实现实时污染监测、远程数据管理、智能预警，为尾矿库安全管理、环境修复和污染治理提供科学依据。
2. 方案目标
-
构建尾矿区土壤重金属污染在线监测系统，采用电化学伏安法（SWASV） 实时监测Pb、Cd、Hg、As、Cu、Zn、Ni等重金属浓度。
-
建立远程数据管理与智能分析平台，基于4G通信，实现数据的云端存储、远程访问、可视化分析。
-
智能预警与污染扩散评估，当监测数据超标或污染扩散趋势显著时，系统自动触发报警，提供污染控制建议。
-
优化尾矿区污染治理策略，通过AI大数据分析，提供污染趋势预测，辅助生态修复和环境保护。
-
提升系统长期适应性，采用低功耗设计+太阳能供电，支持无人值守、远程监测，确保野外长期运行。
3. 关键技术解析
（1）重金属电化学传感技术
① 电化学伏安法（SWASV）
-
检测原理：采用阳极溶出伏安法（Square Wave Anodic Stripping Voltammetry, SWASV），通过电极在特定电位下富集重金属离子，再进行电位扫描以测定浓度。
-
适用重金属：可测量**Pb（铅）、Cd（镉）、Hg（汞）、As（砷）、Cu（铜）、Zn（锌）、Ni（镍）**等。
-
优势：
-
高灵敏度：检测限低至ppb（μg/L）级，适用于微量重金属分析。
-
多金属同步检测：可同时检测多种重金属，节约检测时间。
-
抗干扰能力强：采用三电极系统（工作电极、参比电极、辅助电极），减少环境因素对检测结果的影响。
-
② 传感器核心参数
|
传感器参数
|
指标
|
|---|---|
|
检测原理
|
电化学伏安法（SWASV）
|
|
检测重金属
|
Pb、Cd、Hg、As、Cu、Zn、Ni
|
|
检测范围
|
0.01 mg/kg ~ 500 mg/kg
|
|
检测精度
|
±5%
|
|
检测限（LOD）
|
0.001 ~ 0.01 mg/kg
|
|
工作温度
|
-20°C ~ 50°C
|
|
工作湿度
|
≤100% RH
|
|
供电方式
|
DC 12V / 太阳能供电
|
|
通讯协议
|
MODBUS RTU
|
|
数据接口
|
RS485
|
|
传输方式
|
4G / NB-IoT
|
|
防护等级
|
IP65（适用于恶劣环境）
|
（2）土壤环境参数监测
① pH值与氧化还原电位（ORP）监测
-
pH传感器：监测土壤酸碱度，评估重金属的溶解性与迁移能力。
-
ORP传感器：检测氧化还原环境，预测重金属活性与形态变化。
② 土壤水分与渗流监测
-
土壤含水率传感器：监测水分对重金属溶解和迁移的影响。
-
渗流监测仪：追踪地下水流向，分析污染物的潜在扩散路径。
③ 气象参数监测
-
降雨量传感器：分析降雨对污染物迁移的影响。
-
风速风向仪：评估尾矿粉尘传播范围。
（3）数据采集与无线传输技术
① 远程数据传输与存储
-
采用RS485 + MODBUS RTU协议，兼容**智慧矿区（Mine-IoT）、环境监测（Env-IoT）**系统。
-
4G无线通信，支持NB-IoT / 4G LTE，确保数据稳定上传至云端。
-
本地缓存 + 断点续传，即使网络异常，数据仍可存储，并在恢复后自动上传。
② AI智能分析与污染趋势预测
-
长期数据存储，结合历史数据分析污染累积趋势。
-
GIS地理信息系统，绘制尾矿区重金属污染热力图，精准定位污染热点区域。
-
智能预警系统，自动识别异常污染趋势，一旦超标立即报警。
-
污染扩散模拟，结合降雨、渗流、地下水位等参数，预测污染物扩散路径，优化治理策略。
4. 监测系统架构
（1）前端监测设备
-
电化学重金属传感器（Pb、Cd、Hg、As、Cu、Zn、Ni）
-
pH、ORP、土壤湿度传感器
-
地下水监测仪、空气粉尘采样器
-
太阳能供电模块（支持野外长期运行）
（2）数据采集与传输
-
边缘计算网关（数据采集、分析、存储、远程传输）
-
4G/NB-IoT无线通信（实时数据上传至云端）
（3）云端数据分析与预警
-
污染趋势分析
-
GIS污染地图可视化
-
远程运维管理与数据导出
