微型空气监测站应用

时间：2025-02-26 涉川

一、方案概述

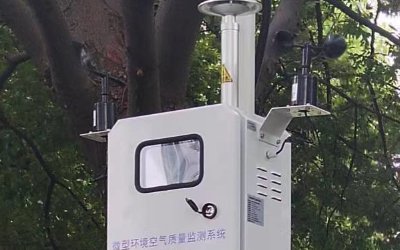

微型空气监测站是一种集成了空气质量监测、数据采集、传输与分析功能的小型化设备，广泛应用于环境监测、城市空气质量管理以及工业园区等场所的空气污染检测。该方案结合了PM2.5、PM10、二氧化硫（SO₂）、二氧化氮（NO₂）、一氧化碳（CO）等有害气体的监测，能够实时采集空气质量数据，并通过4G无线通信将数据上传至云平台进行处理与分析。微型空气监测站不仅具备高度的灵活性，还能够在不同环境条件下进行部署，提供便捷的空气质量检测服务。

应用场景

城市环境监测：通过在城市不同区域布设微型空气监测站，实时监测空气质量。
工业园区：监测园区内的空气污染物，确保工厂排放符合环保标准。
道路监测：监控主要道路、交通繁忙区域的空气质量，预防污染源影响。
生态公园与社区：为居民区和生态公园提供实时空气质量数据，保障公众健康。
灾区与突发污染监测：在灾区或突发污染源附近部署，快速获得空气质量数据，指导应急响应。

二、系统架构

1. 数据采集层

PM2.5/PM10传感器：检测空气中的细颗粒物，监测空气的微粒污染。
气体传感器：包括二氧化硫（SO₂）、二氧化氮（NO₂）、一氧化碳（CO）等气体传感器，检测常见污染物。
环境参数传感器：监测温度、湿度、气压等环境参数，为数据分析提供辅助信息。
光照传感器（可选）：用于监测光照强度，适应不同环境光条件。

2. 数据传输层

4G无线通信模块：利用4G网络将监测数据实时上传至云平台，支持远程查看。
NB-IoT（可选）：适用于低功耗、远距离传输的场合，尤其是覆盖较广的区域。
Wi-Fi通信（可选）：适用于局部区域内的数据传输。

3. 数据处理与分析层

云平台：收集传输数据并进行存储、处理与分析，提供空气质量实时数据及历史数据趋势。
大数据分析与AI智能：基于历史数据和实时数据分析，自动识别污染趋势，提出预警建议。

4. 信息发布与报警层

智能手机App：实时查看空气质量数据，接收污染预警和报告。
管理平台：为政府或企业提供决策支持，生成周期性报告和环境分析。
报警系统：当空气污染物浓度超标时，系统自动发出警报通知。

三、硬件方案

设备名称	功能描述	技术参数
PM2.5/PM10传感器	测量空气中的颗粒物浓度	PM2.5量程：0-500µg/m³，PM10量程：0-1000µg/m³，误差±5%
气体传感器	测量二氧化硫（SO₂）、二氧化氮（NO₂）、一氧化碳（CO）等气体	浓度范围：0-1000ppm，误差±3%
温湿度传感器	测量空气温度和湿度	温度范围：-40℃~~80℃，湿度范围：0~~100%，误差±3%
光照传感器	测量环境光强度	光照范围：0-100000lux，误差±5%
4G数据传输模块	实时数据上传至云平台	支持4G通信，最大数据传输速率100Mbps
NB-IoT通信模块	低功耗、长距离数据传输	支持NB-IoT通信协议，数据传输速率：≤250kbps
太阳能电池板（可选）	为设备供电，保证持续运行	功率：10W，续航时间：48小时以上

四、系统部署与实施

1. 安装位置

城市公共区域：如街头、公园等，确保设备采集到代表性区域的空气质量数据。
交通繁忙地区：例如高速公路旁、商业街区等，通过布设在这些区域的设备监测交通污染。
工业园区：选择适当位置安装，确保能够监控到污染源，并保证数据准确性。

2. 安装步骤

确认监测点：选择污染较为严重或有环保监管需求的区域。
设备安装：在选定地点安装传感器、数据采集器及通信模块，确保设备稳定运行。
调试与测试：完成设备安装后进行系统调试，确保数据采集准确无误。
云平台对接：将设备数据与云平台对接，确保数据实时上传与处理。

3. 维护与管理

定期检查传感器的工作状态，清洁传感器表面。
对气体传感器进行定期标定，确保监测数据的准确性。
监控设备电量，必要时进行充电或更换电池。
定期更新系统软件和固件，优化系统功能。

五、系统功能特点

实时监测：支持对PM2.5、PM10及其他气体的实时监控，保障空气质量可视化。
小型化设计：微型空气监测站体积小，易于布设，适应各种环境部署需求。
高精度传感器：使用高精度传感器，确保空气质量数据的准确性。
4G无线通信：通过4G无线通信将数据实时传输至云平台，便于远程监控。
多传感器集成：集成多种环境监测传感器，实时采集全面的空气数据。
预警与报警功能：当监测到的污染物浓度超标时，自动发出报警并通知相关人员。
智能分析：基于大数据分析，支持空气质量趋势预测与预测性预警。

六、应用场景

城市空气质量监控：通过部署多个微型空气监测站，覆盖城市主要街道、公园、广场等公共区域，实时监控空气质量。
工业园区监测：监控工厂排放、气体泄漏等，及时响应污染事件。
交通监测：沿主要交通路段布设，评估交通污染的影响。
生态环保监测：在生态敏感区域或绿色建筑项目中应用，确保环境保护与健康。
灾区应急监测：在突发环境污染或灾难性事件中，快速部署微型监测站，评估空气污染影响。
