饮用水水质在线监测系统
时间：2025-02-27
涉川
一、方案介绍
饮用水水质在线监测系统是一套基于水质传感器、数据采集终端、无线通信和云端数据分析的智能化水质监测解决方案。系统可实时监测pH、余氯、浊度、溶解氧、电导率、总有机碳（TOC）、氨氮等关键水质参数，确保饮用水安全，满足国家《生活饮用水卫生标准》（GB 5749-2022）的要求。系统适用于市政供水、自来水厂、二次供水、农村集中供水等场景，可实时预警水质异常，优化水处理工艺，提高供水安全性。
二、监测目标
-
保障饮水安全：实时监测水质关键指标，确保水质符合国家饮用水标准。
-
提升管理效率：自动化监测，减少人工取样检测频率，提升水质管理水平。
-
异常预警：水质参数异常自动报警，降低污染风险。
-
优化水处理：辅助水厂调整消毒、过滤、净化工艺，提高水处理效果。
三、需求分析
-
高精度监测：水质检测设备需满足国家标准，确保数据准确可靠。
-
实时在线监测：支持24小时不间断监测，发现水质问题可快速响应。
-
远程传输与管理：支持4G/LoRa/NB-IoT无线传输，管理人员可远程查看水质数据。
-
智能预警：超标自动报警，及时提醒运维人员处理。
-
数据存储与分析：提供历史数据回溯与趋势分析，优化水质管理。
-
低维护设计：支持自动清洗、低功耗运行，减少维护成本。
四、监测方法
-
多参数传感器监测：实时采集水质关键指标数据，如pH、余氯、浊度、电导率等。
-
数据采集与无线传输：数据采集终端将数据上传至云端，通过4G/LoRa/NB-IoT进行远程传输。
-
云端数据分析：结合大数据与AI分析水质变化趋势，生成水质报告。
-
预警系统：当水质指标超标时，系统自动发送短信、APP或邮件提醒。
五、应用原理
系统基于水质传感器对水体进行实时检测，通过数据采集终端传输至云端管理平台，结合大数据分析、AI算法和历史数据对比，实现水质监测、预警和决策支持，提升饮用水安全保障能力。
六、功能特点
-
多参数在线监测：监测pH、余氯、浊度、溶解氧、电导率、氨氮等关键水质指标。
-
远程数据查看：支持PC端、手机APP远程监控水质状况。
-
异常预警：水质超标自动报警，支持短信、微信、APP通知。
-
数据存储与分析：支持历史数据存储、趋势分析、报表生成。
-
低功耗运行：支持太阳能或市电供电，适用于偏远地区。
-
智能维护：部分传感器支持自动清洗，减少维护频率。
七、硬件清单
|
设备
|
主要功能
|
|---|---|
|
pH传感器
|
监测水体酸碱度，确保pH值在6.5-8.5之间
|
|
余氯传感器
|
监测水体余氯浓度，确保消毒效果达标
|
|
浊度传感器
|
监测水体浑浊度，判断水质净化情况
|
|
溶解氧传感器
|
监测水体溶解氧含量，评估水质健康状况
|
|
氨氮传感器
|
检测氨氮含量，避免有害污染物超标
|
|
电导率传感器
|
监测水体矿物质和离子浓度
|
|
TOC（总有机碳）传感器
|
监测水体有机污染物含量
|
|
数据采集与无线传输模块
|
采集水质数据并远程传输至云平台
|
|
云端数据分析平台
|
实现数据存储、分析、预警、报表生成
|
八、硬件参数
|
传感器
|
量程
|
精度
|
|---|---|---|
|
pH传感器
|
0-14
|
±0.1
|
|
余氯传感器
|
0-5 mg/L
|
±0.05 mg/L
|
|
浊度传感器
|
0-100 NTU
|
±0.5 NTU
|
|
溶解氧传感器
|
0-20 mg/L
|
±0.1 mg/L
|
|
氨氮传感器
|
0-10 mg/L
|
±0.1 mg/L
|
|
电导率传感器
|
0-10000μS/cm
|
±1%
|
|
TOC传感器
|
0-100 mg/L
|
±1 mg/L
|
|
供电方式
|
市电/太阳能
|
|
|
通信方式
|
4G/LoRa/NB-IoT
|
|
九、方案实现
-

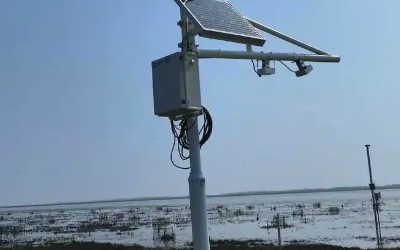

设备安装：在取水口、自来水厂、供水管网等关键点安装水质监测设备。
-
数据采集：水质传感器实时采集数据，上传至数据采集终端。
-
无线传输：通过4G/LoRa/NB-IoT远程传输数据至云端。
-
云端分析：系统对数据进行存储、分析，并生成水质报告。
-
异常预警：水质异常时，系统自动发送预警信息，提醒管理人员处理。
-
远程管理：管理人员可通过PC端或APP查看数据，并进行调整。
十、数据分析
-
趋势分析：分析水质参数变化趋势，评估水质健康状况。
-
超标预警：记录超标情况，提供快速响应方案。
-
历史数据追溯：支持数据回溯，分析污染源和水质变化。
十一、预警决策
-
pH异常报警：pH值超出6.5-8.5范围，提醒调整水质。
-
余氯超标/不足报警：余氯不足时提醒加氯，超标时提示停止投加。
-
浊度超标报警：浊度过高时，提示检查过滤系统或水源污染情况。
-
氨氮超标报警：氨氮含量过高，提示可能存在污染源泄漏。
十二、方案优点
-
实时精准监测：提高水质监测效率，确保饮用水安全。
-
远程数据管理：支持手机APP、PC端随时查看水质数据。
-
智能预警：异常情况自动报警，减少水污染风险。
-
优化水处理：辅助水厂优化消毒、净化流程，降低运营成本。
十三、应用领域
-
市政自来水厂
-
二次供水系统
-
农村集中供水
-
企业直饮水系统
-
学校、医院供水
