地灾塌方含水率监测应用
时间：2025-03-03
涉川
一、方案介绍

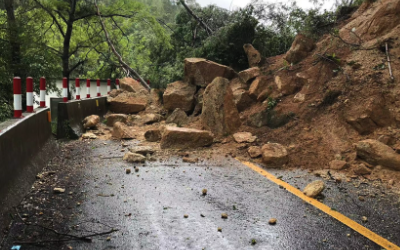

地质灾害（地灾）如塌方、滑坡、泥石流等，往往与土壤含水率密切相关。过高的土壤含水率会降低土壤结构稳定性，增加滑坡和塌方的风险。因此，建立地灾塌方含水率监测系统，对含水率变化进行实时在线监测和预警，对于保障山区公路、铁路、矿区、居民区等区域的安全具有重要意义。
本方案采用土壤含水率传感器、雨量传感器、倾角传感器、GNSS形变监测设备，结合4G/5G/LoRa无线通信和智能数据分析系统，实现全天候远程监测、趋势分析和智能预警。
二、监测目标
-
实时监测土壤含水率变化，评估地灾风险。
-
监测降雨量对含水率的影响，预测滑坡可能性。
-
采集土壤变形数据，判断地表位移趋势。
-
实现远程无线数据传输，降低人工巡检成本。
-
提供灾害预警，在土壤含水率超阈值或位移异常时及时报警。
三、需求分析
|
需求类别
|
具体需求
|
|---|---|
|
含水率监测
|
监测土壤水分变化，判断塌方风险
|
|
降雨量监测
|
记录降雨数据，分析与滑坡风险的关系
|
|
土壤形变监测
|
通过倾角和GNSS监测地表形变
|
|
远程通信
|
4G/5G/LoRa无线数据传输
|
|
智能预警
|
超过阈值自动报警，联动应急响应
|
|
低功耗运行
|
太阳能供电，适应野外监测环境
|
四、监测方法
1. 含水率监测
-
FDR（频域反射）土壤含水率传感器
-
TDR（时域反射）土壤含水率传感器
2. 降雨量监测
-
翻斗式雨量计（测量降雨量，评估对含水率的影响）
3. 土壤形变监测
-
倾角传感器（测量斜坡变化）
-
GNSS位移监测（高精度测量地表形变）
4. 数据传输与分析
-
4G/5G/LoRa通信模块（远程数据传输至云平台）
-
云端数据分析与预警系统（自动分析含水率变化趋势）
五、应用原理
-
含水率传感器埋设于不同深度的土层中，持续监测含水率变化。
-
雨量传感器测量降雨量，分析降雨对土壤水分的影响。
-
倾角传感器和GNSS设备监测地表变形，评估滑坡风险。
-
数据采集设备将监测数据通过4G/5G/LoRa无线传输至云端，进行存储和分析。
-
云平台分析历史数据，并进行趋势预测，当含水率达到临界值或形变异常时，自动发送报警信息至管理人员。
六、功能特点
-
全天候实时监测：24小时监测土壤含水率、降雨量和地表变形。
-
远程无线传输：4G/5G/LoRa通信，数据实时上传云端，支持远程监控。
-
高精度监测：FDR/TDR土壤含水率传感器，测量精度高。
-
智能预警：设定风险阈值，超标自动报警，联动应急响应。
-
低功耗运行：支持太阳能+电池供电，适用于野外长期监测。
-
历史数据分析：支持数据存储、趋势预测，提高灾害预测能力。
七、硬件清单
|
设备
|
功能
|
|---|---|
|
FDR/TDR土壤含水率传感器
|
监测土壤水分变化
|
|
翻斗式雨量计
|
记录降雨量
|
|
倾角传感器
|
监测斜坡变形
|
|
GNSS高精度形变监测仪
|
监测地表位移
|
|
数据采集终端
|
处理监测数据，支持无线传输
|
|
4G/5G/LoRa通信模块
|
远程数据传输至云平台
|
|
太阳能供电系统
|
保障设备长期稳定运行
|
|
云端服务器
|
存储数据，提供智能分析和可视化
|
八、硬件参数（示例）
|
设备
|
测量范围
|
精度
|
输出方式
|
|---|---|---|---|
|
FDR土壤含水率传感器
|
0-100%
|
±2%
|
RS485/4G
|
|
翻斗式雨量计
|
0-100mm/h
|
±0.5mm
|
RS485
|
|
倾角传感器
|
±30°
|
±0.05°
|
RS485
|
|
GNSS形变监测
|
0-100mm
|
±2mm
|
4G/NB-IoT
|
九、方案实现
-
设备安装：在滑坡高风险区域布设含水率传感器、雨量计、倾角仪等设备。
-
数据采集与传输：采集数据后，通过4G/5G/LoRa无线传输至云端。
-
数据分析与预警：系统分析含水率、降雨量、地表形变趋势，异常情况自动报警。
-
远程管理：管理人员可通过手机或电脑端随时查看监测数据和预警信息。
十、数据分析
-
含水率变化趋势分析：识别异常增加趋势，评估地灾风险。
-
降雨-土壤含水率关联分析：判断降雨对滑坡风险的影响。
-
形变监测分析：监测滑坡前期地表位移趋势。
十一、预警决策
|
监测数据
|
风险等级
|
应对措施
|
|---|---|---|
|
含水率正常
|
低
|
继续监测
|
|
含水率升高
|
中
|
增加监测频率，关注降雨情况
|
|
含水率超阈值 + 形变异常
|
高
|
可能滑坡，紧急预警，启动应急预案
|
十二、方案优点
-
精准监测，适用于滑坡、塌方高风险区域。
-
远程预警，异常情况自动报警，提高应急响应速度。
-
智能分析，提供历史趋势数据，提升灾害预测能力。
-
低功耗运行，适合野外长期监测，维护成本低。
