    边坡倾斜在线测斜应用
    时间：2025-03-04 涉川
    一、方案介绍

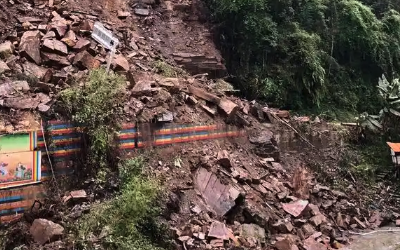

    边坡倾斜在线测斜系统是一种基于高精度倾角传感器、4G无线通信、大数据分析及智能预警技术的在线监测方案。该方案可实现对边坡倾斜角度及位移趋势的实时监测，分析其变形特征并提供早期预警，以防范因边坡失稳引发的滑坡、塌方等地质灾害，保障工程及人员安全。
    本方案广泛适用于公路、铁路、水利工程、矿山边坡、大坝及高陡边坡等场景，通过先进的监测技术提高地灾防控能力，减少突发性灾害损失。
    二、监测目标
    1. 边坡变形监测：对边坡倾斜角度、位移趋势进行实时监测，掌握边坡稳定性情况。
    2. 灾害预警：识别异常变形模式，提供早期预警，避免滑坡等灾害发生。
    3. 数据分析：建立长期监测数据库，分析不同地质条件下的边坡变形特性，优化工程设计。
    4. 远程智能监控：通过无线网络实现远程数据传输和智能预警，提高监测效率。
    三、需求分析
    1. 精准性要求：倾角测量精度需达到0.01°，确保对微小变形的识别能力。
    2. 实时性要求：监测数据需实时传输至云端，支持远程访问和自动预警。
    3. 环境适应性：监测设备需具备高耐候性，适应高温、低温、风沙、高湿等复杂工况。
    4. 低功耗与续航能力：支持太阳能供电或低功耗电池，满足野外长期部署需求。
    5. 多点监测与数据联动：可扩展多个测点，形成区域监测网络，实现综合分析。
    6. 可视化与智能分析：提供数据趋势分析、异常识别及智能预警功能。
    四、监测方法
    1. 监测点布设
    • 浅层监测：在边坡表面布设倾角传感器，监测坡面变形情况。
    • 深层监测：在潜在滑动面布设测斜仪，监测深层土体位移趋势。
    • 多层联动监测：结合倾角传感器、测斜仪、GNSS等传感设备，形成多层监测网络，提高监测精度。
    2. 数据采集与传输
    • 传感器周期性采集倾斜角度数据，并通过4G无线网络上传至监测平台。
    • 监测平台进行数据处理，分析边坡倾斜趋势，识别潜在滑坡风险。
    3. 预警机制
    • 设定不同等级的预警阈值，超过阈值时，系统自动触发报警。
    • 预警信息可通过短信、邮件、监测平台等多种方式推送。
    • 结合历史数据分析，判断边坡稳定性变化趋势，辅助决策。
    五、应用原理
    基于倾角传感器或测斜仪，监测边坡的角度变化情况，并通过4G网络将数据传输至云端，结合人工智能算法与大数据分析技术，自动识别边坡变形模式，形成预警机制。
    系统主要工作流程如下：
    1. 数据采集：倾角传感器检测边坡倾斜角度，并上传至数据中心。
    2. 数据处理：云端分析数据，计算边坡稳定性指数。
    3. 趋势分析：结合历史数据，识别变形趋势。
    4. 预警发布：当监测值超出安全阈值，系统自动发出预警，提醒管理人员采取措施。
    六、功能特点
    1. 高精度倾角监测：分辨率可达0.01°，精度高，抗干扰能力强。
    2. 4G无线通信：无需布设复杂线路，数据远程实时传输。
    3. 智能分析与预警：支持大数据分析、趋势预测、自动报警。
    4. 低功耗设计：支持太阳能供电，适用于长期野外监测。
    5. 多种展示方式：可视化图表、三维模型、动态曲线展示监测数据。
    6. 支持多设备联动：可结合GNSS、应力传感器、雨量计等传感器，实现综合监测。
    七、硬件清单
    1. 倾角传感器（MEMS倾角仪或光纤测斜仪）
    2. 数据采集终端（支持4G网络传输）
    3. 太阳能供电系统（适用于野外监测）
    4. 云端监测平台（支持数据存储、分析、预警）
    八、硬件参数（以MEMS倾角传感器为例）
    • 测量范围：±30°
    • 分辨率：0.01°
    • 精度：±0.05°
    • 数据刷新率：1Hz-100Hz可调
    • 工作温度：-40℃~+85℃
    • 防护等级：IP67/IP68
    九、方案实现
    1. 设备安装：在边坡布设传感器，并连接无线传输设备。
    2. 数据采集与传输：传感器采集数据后，通过4G网络上传。
    3. 云端处理与分析：监测平台自动分析数据，生成可视化报告。
    4. 预警触发：超限数据触发报警，系统自动发送预警通知。
    十、数据分析
    • 数据曲线展示：实时监测数据变化情况。
    • 趋势预测：利用AI算法分析长期监测数据，预测未来趋势。
    • 异常波动检测：判断是否存在突发性位移情况。
    十一、预警决策
    1. 三级预警机制：
      • Ⅰ级（蓝色）：轻微变化，需关注。
      • Ⅱ级（黄色）：显著变化，需加强巡查。
      • Ⅲ级（红色）：剧烈变化，存在滑坡隐患，需立即处理。
    2. 预警信息推送：短信、邮件、电话、平台通知。
    十二、方案优点
    • 实时监测，精准预警，提高灾害防控能力。
    • 4G无线传输，适用于各种地形环境。
    • 自动化运维，减少人工监测成本。
    • 低功耗长续航，支持太阳能供电，适合长期部署。
    十三、应用领域
    • 公路铁路：防止边坡滑坡，保障行车安全。
    • 矿山安全：监测边坡稳定性，避免采场塌方。
    • 水利工程：监测大坝边坡，保障水利设施安全。
    十四、案例分享
    案例：某山区高速公路边坡监测
    在某高速公路沿线部署监测系统，成功在暴雨期间检测到边坡异常变形，提前预警并采取加固措施，避免重大滑坡事故。
