桥梁安全在线监测应用方案
时间：2025-03-04
涉川
一、方案介绍
桥梁作为重要的交通基础设施，其安全状况直接影响社会经济和人民生命财产安全。由于长期荷载、环境因素及材料老化等影响，桥梁结构可能出现应力变化、位移、振动、倾斜、裂缝扩展、风荷载影响等问题，因此，建设一套桥梁安全在线监测系统，实时监测桥梁运行状态，及时预警安全隐患，对保障桥梁长期安全运营至关重要。
本方案采用多传感器融合技术，结合物联网、云计算、大数据分析和人工智能，对桥梁的关键结构参数进行24小时不间断监测，实现远程智能管理。
二、监测目标
-
结构健康监测：检测桥梁的位移、振动、倾角、索力等关键数据，评估桥梁结构健康状态。
-
环境影响监测：监测桥梁所在环境的温度、风速、湿度等参数，分析环境对桥梁的影响。
-
实时预警与事故防范：当监测参数超出设定安全阈值时，系统自动报警，及时采取维护措施。
-
长期趋势分析：基于大数据技术，对桥梁长期运行状态进行评估，为运维提供科学决策支持。
三、需求分析
1. 现存问题
-
人工巡检成本高，难以24小时连续监测，存在监测盲区。
-
突发结构损伤难以提前感知，如桥梁超载、风振、地震等造成的安全隐患。
-
环境因素影响大，风速、温度变化、雨雪等可能导致桥梁变形或承载力下降。
-
数据孤立，缺乏智能分析，传统监测数据未能实现综合处理，难以形成有效预警。
2. 方案目标
-
建立全天候桥梁安全监测系统，减少人为干预，提高监测精度。
-
采用多参数融合分析，提升桥梁健康评估的全面性和精准性。
-
通过无线传输+云平台管理，实现数据远程监控和智能预警。
四、监测方法
1. 结构监测
-
GNSS高精度定位：实时监测桥梁位移，判断是否发生异常变形或倾斜。
-
位移计：监测桥梁支座、桥墩、索塔等结构的水平位移变化。
-
倾角计：测量桥梁的倾斜角度，分析桥梁倾斜趋势。
-
振动监测模块：采用加速度传感器或光纤光栅技术监测桥梁振动状态。
2. 环境监测
-
风速仪：实时监测风速，分析风荷载对桥梁的影响。
-
温度计：测量桥梁钢材或混凝土温度，评估热胀冷缩对结构的影响。
3. 远程数据采集与传输
-
采用4G/5G/NB-IoT无线通信，将监测数据传输至云平台。
-
结合GIS系统可视化展示，实现桥梁安全状态的远程监控。
五、应用原理
-
数据采集：各类传感器采集桥梁结构和环境参数，并传输至数据采集终端。
-
数据传输与存储：通过4G/5G/NB-IoT无线网络，将数据上传至云平台。
-
数据分析与处理：采用大数据算法分析桥梁运行趋势，评估桥梁健康状况。
-
智能预警：当数据超出安全阈值时，系统自动报警，提醒管理人员采取措施。
-
远程监测与管理：管理人员可通过PC端或移动端实时查看桥梁状态。
六、功能特点
-
全方位监测：涵盖位移、倾角、振动、风速、温度等多种参数。
-
实时远程监控：支持云平台管理，随时掌握桥梁运行状态。
-
智能预警机制：超限报警，提前发现桥梁安全隐患。
-
高精度监测：GNSS、光纤光栅、加速度计等高精度传感器确保数据可靠。
-
低功耗设计：适用于长期无人值守监测，减少维护成本。
七、硬件清单
|
设备名称
|
功能
|
|---|---|
|
GNSS高精度定位模块
|
监测桥梁位移变化
|
|
倾角计
|
测量桥梁倾斜角度
|
|
振动监测模块
|
监测桥梁振动频率和幅值
|
|
位移计
|
监测桥梁关键部位的水平位移
|
|
风速仪
|
监测风荷载对桥梁的影响
|
|
温度计
|
监测桥梁材料的温度变化
|
|
数据采集终端
|
采集并处理传感器数据
|
|
无线传输模块
|
远程数据传输
|
|
云平台及监测软件
|
数据存储、分析、可视化管理
|
八、方案实现
-

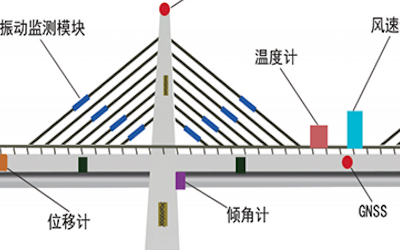

在桥梁关键位置布置监测传感器，如桥塔、桥墩、拉索等部位。
-
各类传感器实时采集桥梁数据，并上传至数据采集终端。
-
数据终端通过无线网络将数据上传至云平台，进行存储和分析。
-
系统自动分析数据，并生成趋势分析和预警信息。
-
管理人员可通过PC端或移动端随时查看桥梁运行状态，并收到报警通知。
九、数据分析与预警决策
-
长期趋势分析，评估桥梁结构健康状况。
-
数据建模，预测未来桥梁变形趋势，提供维护建议。
-
异常报警，桥梁位移、振动、风速等超标时自动发送报警信息。
十、方案优点
-
高效实时监测，24小时不间断运行，数据实时上传。
-
智能预警系统，避免安全隐患，提高桥梁安全性。
-
远程管理，减少人工巡检成本，提高管理效率。
-
适用于各类桥梁，如斜拉桥、悬索桥、高架桥、大型立交桥等。
十一、应用领域
-
公路桥梁安全监测
-
铁路桥梁安全监测
-
城市高架桥健康监测
-
水上大桥风振监测
-
地震区桥梁监测
十二、效益分析
-
降低桥梁维护成本，提高安全性。
-
减少人工巡检压力，提高监测精度。
-
预防桥梁事故，保障人员和车辆安全。
-
延长桥梁使用寿命，提高基础设施投资回报。
