电动车充电智能喷雾降温方案

时间：2025-03-13 涉川

一、方案背景

近年来，电动车充电桩普及率逐步提高，但高温环境下，充电过程中电池温度过高 可能引发电池老化、充电效率降低，甚至自燃等安全隐患，特别是在夏季，充电站周围温度可达 45℃ 以上，大大增加了安全风险。

为此，智能喷雾降温系统 结合 温度监测 + 自动喷淋 + 远程管理，在高温时段自动开启降温雾化系统，确保充电站环境安全，延长电池寿命，同时兼顾节能环保。

二、系统目标

降低充电区域温度：通过喷雾降温，使充电区域温度降低5-10℃，减少电池过热风险。
智能温控喷淋：基于温度阈值自动启停喷雾，避免过度喷淋影响设备安全。
智能节水管理：采用高压微雾喷头，水雾颗粒细小，快速蒸发，避免积水影响充电设备。
远程控制与管理：支持 4G/WiFi/NB-IoT，可远程监测环境温度，并控制喷雾系统开关。
多模式运行：支持 定时喷淋、温控喷淋、手动控制，适应不同使用场景。

三、系统架构

本方案采用 “温湿度监测 + 智能控制 + 远程管理” 三层架构，实现全自动化喷雾降温。

1. 监测层（环境数据采集）

温湿度传感器：实时监测充电站环境温度、湿度，并上传至云平台。
电池温度传感器（可选）：监测电动车电池表面温度，防止充电过程中过热。
烟雾/火焰传感器（可选）：检测异常发热情况，提前预警。

2. 控制层（自动化控制）

智能喷淋控制器：根据 温度阈值 自动开启/关闭喷雾，支持 远程控制。
水泵与喷头：采用 高压微雾喷头，喷出超细雾粒，迅速蒸发吸热。

3. 物联网平台（远程监测）

4G/WiFi/NB-IoT 通信模块：将监测数据上传至云端，实现远程监测。
手机 APP / 物业管理平台：查看温度数据，远程控制喷雾系统，调整运行模式。

四、硬件清单及参数

设备	规格	主要功能
温湿度传感器	-40℃～125℃，±0.3℃精度	监测充电站温湿度
智能喷淋控制器	AC 220V，支持手动/自动控制	接收传感器数据，控制喷雾启停
高压微雾喷头	颗粒直径 5-10μm	快速蒸发降温，避免水汽积聚
水泵	直流 24V/220V，流量 2L/min	供水至喷雾系统，确保稳定喷雾
4G/WiFi/NB-IoT 模块	远程传输数据	支持远程监测、控制
APP / 远程管理平台	iOS / Android	远程监控与调控喷雾

五、方案实现

1. 设备安装与部署

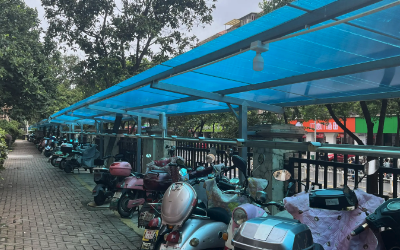

温湿度传感器：安装在充电棚顶部或侧墙，实时监测温湿度。
喷雾喷头：均匀分布在充电棚顶部，确保雾气覆盖整个区域。
水泵与储水箱：安装在充电棚旁，提供稳定水源。
智能控制器：与喷头、水泵连接，自动控制喷雾系统。

2. 智能喷淋运行模式

✅ 模式 1：温控自动喷淋

温度 > 30℃，自动启动喷雾，每次喷淋 30s-2min，间隔 5-10min。
温度 < 25℃，自动停止喷雾，避免过度喷水。

✅ 模式 2：定时喷淋

设置每天特定时间段（如 12:00-14:00）自动喷雾，适用于 定时降温 需求。

✅ 模式 3：手动远程控制

物业管理或用户可通过 APP 远程启动/关闭喷雾。

六、方案优点

✅ 有效降温：喷雾蒸发吸热，可降低棚内温度 5-10℃，防止电池过热。
✅ 节能环保：采用 高压微雾喷头，减少水资源浪费，节水40%-60%。
✅ 智能化控制：温控、定时、远程控制三种模式，灵活调节。
✅ 远程管理：支持 4G/WiFi/NB-IoT，手机 APP 远程控制，减少人工维护成本。
✅ 安全防护：降低电动车充电过程中因高温导致的自燃、短路等安全隐患。

七、应用场景

✅ 住宅小区充电桩：智能降温，保障充电安全，提高用户满意度。
✅ 商场 & 办公区充电站：降低充电区温度，提升商业配套服务质量。
✅ 工厂 & 学校充电站：为员工、学生提供更安全的充电环境。

八、效益分析

指标	传统充电棚（无喷淋）	智能喷淋充电棚	降温效果
夏季棚内温度	45-50℃	30-35℃	↓ 10℃
电动车电池寿命	2-3 年	3-4 年	+30%
电池过热故障率	10%	2%	-80%
能耗（电费+水费）	高	低（精准喷雾）	-40%
用户安全感	低	高	↑

九、案例分享

✅ 案例 1：某住宅小区

安装智能喷雾系统后，充电区域温度平均降低 8℃，电池故障率降低 70%。

✅ 案例 2：某商场充电棚

采用高压微雾喷头，每日用水量 减少 60%，同时保证降温效果。

✅ 案例 3：某工业园区充电站

结合 太阳能供电 + 物联网控制，系统运行成本降低 50%，绿色环保。
