房屋建筑下沉倾斜监测方案
时间：2025-03-20
涉川
1. 方案概述

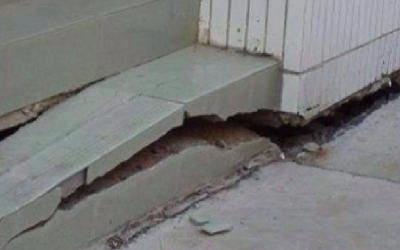

房屋建筑的下沉与倾斜可能由地基不均匀沉降、地下水位变化、地震影响、施工不当、地基土壤塌陷等多种因素引起，严重时可能导致建筑结构开裂、墙体变形甚至倒塌，影响人员安全和财产损失。
本方案基于物联网（IoT）+高精度倾角传感器+无线数据传输+云端AI分析，对建筑物的沉降速率、倾斜角度、变形趋势进行实时监测，提供超标预警、数据分析、远程管理等功能，为城市建筑、桥梁、地铁隧道、古建筑、大型工程项目提供智能化监测与安全管理。
2. 监测目标
-
实时监测房屋建筑的沉降量与倾斜角度变化，确保结构安全。
-
建立数据分析模型，预测未来沉降趋势，防止事故发生。
-
实现远程实时监控，通过5G/LoRa/NB-IoT等无线网络，将监测数据上传至云端。
-
设置安全预警机制，当沉降速率、倾斜角度超标时，自动报警通知相关人员。
-
大数据分析与可视化展示，帮助管理人员做出科学决策。
3. 需求分析
现状问题
-
传统监测方式效率低：依赖人工测量，周期长，难以实现实时监测。
-
沉降与倾斜难以早期发现：建筑下沉和倾斜初期变化较小，易被忽视，长期积累可能导致严重安全隐患。
-
数据存储与分析不足：传统方法仅提供短期监测数据，难以形成长期趋势分析和预测预警。
系统需求
-
高精度监测：检测毫米级别的建筑下沉量和微小角度倾斜变化。
-
远程无线传输：避免布线复杂，支持多种通信方式（5G、LoRa、NB-IoT）。
-
智能数据分析：利用AI分析历史数据，预测未来变化趋势。
-
超标预警：沉降或倾斜超出安全范围时，系统自动报警，通知管理人员及时处理。
4. 监测方法
-
高精度沉降传感器：布设在建筑地基或关键结构部位，监测沉降速率。
-
倾角传感器（MEMS/激光测量）：测量建筑物的倾斜角度，评估结构稳定性。
-
GNSS卫星定位监测：对大型建筑、桥梁提供毫米级沉降监测数据。
-
无线数据传输（5G/NB-IoT/LoRa）：实时上传数据至云平台，便于远程管理。
-
AI智能分析系统：分析长期数据趋势，识别异常变化，预测沉降风险。
-
超标自动报警：当沉降速率或倾斜角度超过安全阈值，系统自动推送预警信息。
5. 应用原理
-
沉降监测传感器收集数据 →
-
无线数据终端上传至云端 →
-
AI智能分析计算沉降趋势 →
-
可视化展示沉降数据与预测曲线 →
-
超标预警，提醒管理人员采取措施
6. 功能特点
-
高精度毫米级监测：可测量微小的建筑下沉或倾斜角度。
-
远程监测：通过5G/LoRa/NB-IoT无线传输，实现无人值守实时监测。
-
历史数据存储：支持数据云存储，提供长期趋势分析。
-
智能预警：超出设定阈值自动报警，确保安全。
-
多终端支持：PC端、Web端、手机APP随时查看数据和报警信息。
7. 硬件清单
|
设备名称
|
主要功能
|
|---|---|
|
高精度沉降传感器
|
监测地基沉降量（mm级）
|
|
倾角传感器（MEMS/激光）
|
监测建筑倾斜角度
|
|
GNSS卫星定位系统
|
高精度毫米级沉降监测
|
|
无线数据终端
|
采集数据并上传至云端
|
|
数据分析服务器
|
计算沉降趋势，提供预警分析
|
|
LED显示屏
|
现场数据可视化展示
|
8. 硬件参数（量程、精度）
|
传感器类型
|
量程
|
精度
|
|---|---|---|
|
沉降传感器
|
0～100mm
|
±0.1mm
|
|
倾角传感器
|
±10°
|
±0.001°
|
|
GNSS定位监测
|
0～50mm
|
±1mm
|
|
无线传输（5G/LoRa）
|
远程传输
|
低功耗
|
9. 方案实现
-
在建筑物关键部位布设沉降与倾角传感器，例如地基、墙体、柱体等。
-
数据采集终端定时收集传感器数据，通过无线网络（5G/NB-IoT）上传至云端。
-
AI智能分析系统处理数据，计算沉降速率、倾斜趋势。
-
远程管理平台可视化展示数据，管理人员可随时查看。
-
异常预警机制，当沉降量或倾斜角度超标，系统自动报警，并推送短信/微信/邮件通知。
10. 数据分析与预警决策
|
监测项
|
设定阈值
|
触发设备
|
预警方式
|
|---|---|---|---|
|
建筑下沉
|
>5mm/月
|
记录数据，提醒监测
|
数据分析
|
|
下沉速率
|
>10mm/月
|
触发报警
|
微信/短信通知
|
|
倾斜角度
|
>0.5°
|
立即触发报警
|
邮件+管理中心提醒
|
|
倾斜速率
|
>0.2°/月
|
预警
|
数据大屏显示
|
11. 方案优点
-
高精度实时监测，精准掌握建筑物沉降与倾斜情况。
-
无线远程传输，减少人工巡检，提高管理效率。
-
AI智能分析，自动计算趋势，预警建筑风险。
-
自动报警机制，快速响应，减少安全事故发生概率。
12. 应用领域
-
高层建筑（城市摩天大楼、商业综合体）
-
桥梁与隧道（防止地基沉降影响结构安全）
-
地铁与地下工程（检测地层沉降，防止地面塌陷）
-
历史建筑与古迹保护（监测古建筑倾斜，提供修复数据支持）
-
矿区与地质灾害监测（防止地面塌陷导致建筑损坏）
13. 效益分析
|
关键点
|
传统方式
|
智能监测
|
|---|---|---|
|
监测方式
|
人工巡检
|
远程自动监测
|
|
响应速度
|
事后处理
|
实时报警，提前预警
|
|
数据分析
|
依赖人工
|
AI计算沉降趋势
|
|
适用范围
|
低
|
高，可大规模部署
|
-
提升安全管理能力，降低建筑事故风险。
-
减少人工监测成本，提高管理效率。
-
预警沉降趋势，延长建筑寿命。
