老房子古建筑裂缝在线监测

时间：2025-03-25 涉川

方案介绍

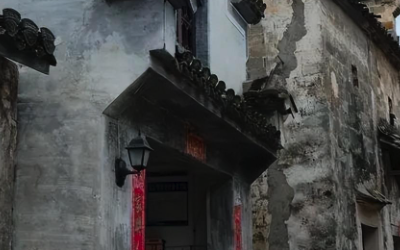

古建筑和老房子由于年久失修、地基沉降、外部环境变化（风雨侵蚀、地震、温湿度变化）等原因，容易产生裂缝，严重时可能威胁结构安全。

本方案采用高精度裂缝传感器、4G/NB-IoT无线通信、物联网平台、远程监测APP，实现裂缝宽度、深度、扩展趋势的全天候在线监测，并结合AI数据分析与报警机制，及时预警结构风险，保障古建筑和历史遗址的安全。

本方案适用于文物保护建筑、历史老房子、古寺庙、老旧桥梁、古城墙、祠堂、古塔等，实现裂缝智能监测，减少人工巡检压力，防止灾害事故发生。

监测目标

实时裂缝监测 —— 监测裂缝宽度、深度、扩展速度，掌握建筑安全状况。
远程数据传输 —— 采用4G/NB-IoT无线网络，数据实时上传至云端。
历史趋势分析 —— 记录长期裂缝变化趋势，预测建筑结构健康状况。
智能预警 —— 裂缝增长过快或超过安全值时，自动报警提醒维护人员。
APP/PC远程查看 —— 通过手机APP或电脑平台随时监控裂缝情况。

需求分析

1. 传统裂缝监测的局限性

依赖人工巡检，监测周期长，无法24小时实时监测。
裂缝变化难以追踪，无法精准判断是否继续扩展。
应急响应滞后，等发现问题时可能已造成不可逆损害。

2. 古建筑裂缝的主要风险

地基沉降（地基不均匀沉降导致墙体开裂）。
温湿度变化（热胀冷缩导致结构长期应力变化）。
地震或外部震动（地震、地铁施工等影响建筑稳定性）。
风雨侵蚀（老化材料受风雨侵蚀后结构强度下降）。

3. 物联网在线监测的必要性

全天候监测，实时掌握裂缝变化趋势。
远程管理，减少巡检成本，提高文物保护效率。
智能预警，提前发现裂缝扩展，及时采取加固措施。

监测方法

安装裂缝监测传感器 —— 在重点区域（墙体、承重柱、屋檐等）安装传感器。
实时数据采集 —— 监测裂缝宽度、深度、变化速率，并记录数据。
4G/NB-IoT无线传输 —— 远程上传至云平台，确保数据稳定传输。
云端AI分析 —— 识别裂缝变化趋势，判断是否存在结构风险。
APP远程监测 —— 通过手机或电脑随时查看裂缝状态。
智能报警 —— 裂缝异常扩大时，系统自动发送预警通知。

应用原理

裂缝传感器测量裂缝宽度、深度，并将数据传输至数据采集终端。
数据采集终端通过4G/NB-IoT网络，将数据上传至云端监测平台。
云平台分析裂缝扩展趋势，通过历史数据判断裂缝是否有持续增长风险。
当裂缝超过设定阈值，系统自动推送告警至APP或短信通知相关人员。

功能特点

功能	描述
高精度裂缝监测	实时测量裂缝宽度、深度、扩展趋势
4G/NB-IoT远程传输	支持无线传输，避免布线难题
AI智能分析	识别裂缝变化趋势，自动评估风险
智能报警	裂缝超标自动推送短信/APP告警
APP/PC监控	随时随地查看建筑裂缝情况
低功耗运行	适用于长期监测，可使用太阳能供电

硬件清单

设备名称	功能	参数
裂缝监测传感器	监测裂缝宽度、深度	量程 0-10mm，精度 0.01mm
倾斜监测仪	监测建筑结构倾斜度	±15°，精度 0.1°
温湿度传感器	监测环境温湿度对裂缝影响	-40℃~85℃，湿度 0-100%RH
4G/NB-IoT数据终端	采集并传输数据至云平台	支持Modbus协议
云平台与APP	远程监控与报警推送	iOS/Android/PC端

方案实现

设备安装
- 重点区域布设传感器（墙体、屋顶、地基、承重梁等）。
- 采用太阳能供电+锂电池，保证设备长期运行。
数据采集与上传
- 采集裂缝宽度、深度、温湿度、倾斜角度等数据。
- 通过4G/NB-IoT无线网络实时上传数据。
智能监测与报警
- APP/PC端查看实时数据，支持远程管理。
- 裂缝超限时，自动发送短信/APP报警，提醒维护人员检查。

数据分析与预警决策

裂缝缓慢扩展 —— 可能受温湿度变化影响，建议持续观测。
裂缝突增 —— 可能由地震、外力影响引起，建议现场检查。
裂缝超限 —— 结构安全存在隐患，建议紧急修复。
综合分析 —— 结合环境温湿度、地基沉降等因素，提供科学决策建议。

方案优点

全天候实时监测，减少人工巡检压力。
远程管理，提升维护效率，随时随地掌握裂缝情况。
智能预警，提前发现安全隐患，防止建筑损坏或坍塌。
历史数据存储，支持结构健康评估，可用于文物修缮决策。

应用领域

✅ 文物保护建筑 —— 监测古建筑裂缝，防止老化损坏。
✅ 历史老房子 —— 监测墙体、地基裂缝，防止结构塌陷。
✅ 桥梁结构 —— 监测桥梁裂缝，预防安全隐患。
✅ 地下隧道 —— 监测隧道裂缝，预防坍塌风险。
✅ 古塔、古寺、古城墙 —— 保障历史遗迹安全。
