古建筑老房子倾斜监测APP查看数据
时间：2025-03-25
涉川
方案介绍

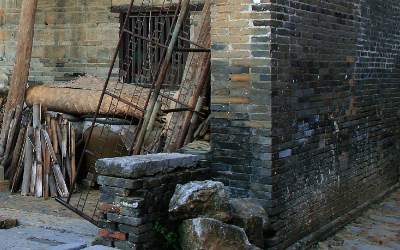

古建筑和老房子由于年久失修、地基沉降、地震、风雨侵蚀等因素，容易出现结构倾斜、裂缝扩展、地基不均匀沉降等问题，影响安全和稳定性。传统监测方式主要依赖人工巡查，但难以做到全天候实时监测，且响应速度较慢，无法及时预警潜在风险。
本方案采用高精度倾角传感器、GNSS（全球导航卫星系统）、4G无线通信、云平台大数据分析等技术，实现实时监测古建筑的倾斜情况，并通过APP远程查看数据、智能报警，提高监测效率，保障文物建筑及老房子的安全。
本方案适用于古建筑、文物遗址、传统民居、历史建筑、寺庙、塔楼等，为管理单位提供智能化、远程化、安全化的监测手段。
监测目标
-
实时监测古建筑及老房子的倾斜角度变化，预防结构失稳。
-
远程数据采集与云端存储，支持APP/PC端随时查看历史趋势。
-
倾斜异常自动报警，第一时间通知管理人员。
-
支持4G/NB-IoT无线数据传输，减少人工巡检成本。
-
提供历史趋势分析与风险评估，预测潜在隐患。
需求分析
1. 传统倾斜监测的局限性
-
人工巡查无法实时掌握变形情况，存在监测盲区。
-
传统测量方式（如水准仪）受环境影响大，精度有限。
-
数据收集不连续，难以分析长期变形趋势。
2. 需要监测的关键参数
-
建筑物倾斜角度（X轴、Y轴）
-
地基沉降趋势
-
温湿度对建筑变形的影响
-
结构裂缝变化情况
3. 物联网+APP远程监测的优势
-
24小时连续监测，实时掌握建筑安全状态。
-
4G无线传输+云存储，远程查看数据，无需现场读取。
-
智能预警推送，异常情况第一时间通知管理人员。
监测方法
-
安装高精度倾角传感器 —— 选取关键监测点（如墙体、屋脊、梁柱）布设倾角监测设备。
-
数据自动采集 —— 监测建筑物的倾斜角度变化，并记录环境参数。
-
无线数据传输 —— 通过4G/NB-IoT将监测数据实时上传至云平台。
-
云平台分析倾斜趋势 —— 采用大数据分析，评估建筑变形情况。
-
APP远程查看 —— 监测人员可通过APP/PC端随时查看数据。
-
异常自动报警 —— 倾斜角度超出设定阈值时，系统自动推送报警通知。
应用原理
-
传感器采集建筑倾斜数据，并将数据传输至4G/NB-IoT网关。
-
数据网关通过无线网络上传数据至云端服务器。
-
云平台进行数据处理与分析，判断建筑是否存在倾斜风险。
-
用户通过APP/PC端查看实时数据，并接收报警信息。
功能特点
|
功能
|
描述
|
|---|---|
|
实时监测倾斜角度
|
监测建筑物在X/Y轴方向的倾斜情况
|
|
远程无线传输
|
4G/NB-IoT无线数据传输，无需人工读取
|
|
APP远程查看
|
手机APP/PC端随时查看监测数据
|
|
智能预警报警
|
倾斜超出安全阈值时，自动推送告警
|
|
历史数据存储
|
记录长期监测数据，支持趋势分析
|
|
太阳能+电池供电
|
适用于无外部电源的建筑
|
|
低功耗设计
|
适用于长期监测，维护成本低
|
硬件清单
|
设备名称
|
功能
|
参数
|
|---|---|---|
|
倾角传感器
|
监测建筑倾斜度
|
±15°，精度 0.01°
|
|
GNSS卫星定位模块
|
监测建筑整体变形
|
精度 2-5mm
|
|
4G/NB-IoT数据网关
|
采集并传输数据至云平台
|
支持Modbus协议
|
|
云平台与APP
|
远程监控与报警推送
|
iOS/Android/PC端
|
|
太阳能供电模块（可选）
|
供电方案
|
太阳能+锂电池
|
方案实现
-
设备安装
-
选择关键部位布设传感器（屋顶、墙体、梁柱、地基等）。
-
采用太阳能供电或锂电池供电，保证设备长期运行。
-
-
数据采集与上传
-
采集倾斜角度、环境温湿度、GNSS定位数据。
-
通过4G/NB-IoT无线传输上传至云平台。
-
-
APP远程查看
-
监测人员可通过APP/PC端查看数据，支持曲线分析。
-
异常自动报警，超出阈值时，系统推送告警至APP或短信通知。
-
数据分析与预警决策
-
正常范围（倾斜角 ≤ 3°） —— 结构安全，正常监测。
-
轻微倾斜（3° < 倾斜角 ≤ 6°） —— 可能受温湿度变化影响，建议定期检查。
-
明显倾斜（6° < 倾斜角 ≤ 10°） —— 可能存在结构风险，建议专业人员检测。
-
危险状态（倾斜角 > 10°） —— 结构失稳风险高，建议紧急修复或采取安全措施。
方案优点
✅ 24小时在线监测，减少人工巡检成本。
✅ APP远程查看数据，随时随地掌握建筑倾斜情况。
✅ 智能预警，第一时间发现安全隐患。
✅ 历史趋势分析，评估建筑长期变形情况。
✅ 太阳能+电池供电，适用于长期无人值守环境。
✅ APP远程查看数据，随时随地掌握建筑倾斜情况。
✅ 智能预警，第一时间发现安全隐患。
✅ 历史趋势分析，评估建筑长期变形情况。
✅ 太阳能+电池供电，适用于长期无人值守环境。
