水库渗压4G在线监测
时间：2025-03-26
涉川
1. 方案概述

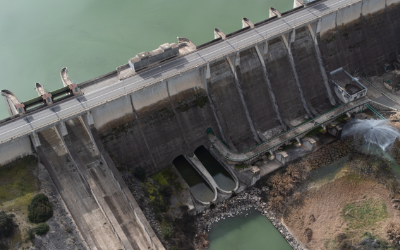

水库大坝渗透压力（简称渗压）是评估坝体安全性、判断渗流状态的重要参数。渗压异常可能引发管涌、渗透破坏、坝基失稳等安全风险。本方案通过高精度渗压传感器、智能数据采集终端、4G无线通信，构建实时监测、远程传输、智能分析、预警响应的一体化渗压监测系统，实现对水库大坝渗压数据的精准监控与智能管理。
2. 方案目标
-
实时监测坝体及坝基渗压变化，掌握渗流状态，预警渗流异常。
-
远程数据采集与存储，通过4G无线网络上传至云平台，支持PC端、手机APP远程查看。
-
智能预警机制，设定安全阈值，一旦异常，系统自动告警，防止坝体失稳。
-
提升水库安全管理水平，减少人工巡检，提高智能化监测能力。
3. 监测参数与设备
监测参数
-
渗透压力（kPa）：坝体和坝基不同深度的水压力，评估渗流趋势。
-
水位（m）：监测坝体内部水位，分析渗流变化。
-
温度（℃）：监测坝体温度对渗压的影响，修正渗压数据。
-
渗流速率（cm/s）（可选）：监测坝体渗流流速，判断渗流异常。
监测设备
-
渗压计（渗透压力传感器）：安装于坝体和坝基内部，实时测量渗透压力。
-
水位传感器：测量坝体内部及下游水位，分析渗流变化趋势。
-
温度传感器（可选）：监测坝体内部温度，修正渗压数据。
-
数据采集终端：汇总各类监测数据，并通过4G无线通信远程上传至云端。
-
4G无线通信模块：支持远程数据传输、云平台管理，减少人工干预。
-
太阳能/市电供电系统：提供稳定供电，确保设备长期运行。
4. 监测系统架构
系统由前端监测设备、无线传输系统、云端数据平台、用户监控终端组成，构建完整的水库渗压监测网络。
系统组成
-
前端监测设备
-
渗压计、水位传感器、温度传感器等埋设于坝体不同深度及坝基区域，实时采集数据。
-
-
数据采集终端
-
采集传感器数据，并通过4G无线网络远程上传至云端。
-
-
云端数据平台
-
进行数据存储、趋势分析、可视化展示，支持超限报警。
-
-
用户监控终端
-
PC端+手机APP远程查看监测数据，实时接收报警信息。
-
系统工作流程
-
数据采集：渗压计、水位传感器等设备实时监测坝体渗压。
-
智能分析：云平台结合历史数据、环境因素，建立趋势模型，分析坝体安全状况。
-
预警响应：当渗透压力或水位超出阈值，系统自动发送告警（短信、APP、邮件）。
-
远程监控与决策：管理人员可通过云端平台或手机APP查看数据，并调整安全管理措施。
5. 方案优势
✅ 精准监测：高精度渗压计，误差小，数据稳定可靠。
✅ 4G远程管理：支持远程数据采集、分析、存储，减少人工巡检成本。
✅ 智能预警：系统内置数据分析与报警机制，提升水库安全防控能力。
✅ 多终端支持：支持PC端+手机APP，随时随地查看监测数据。
✅ 低功耗运行：支持太阳能/市电供电，确保长期稳定运行。
✅ 防水防腐设计：传感器具备防水、防腐蚀、防高压能力，适应复杂环境。
✅ 4G远程管理：支持远程数据采集、分析、存储，减少人工巡检成本。
✅ 智能预警：系统内置数据分析与报警机制，提升水库安全防控能力。
✅ 多终端支持：支持PC端+手机APP，随时随地查看监测数据。
✅ 低功耗运行：支持太阳能/市电供电，确保长期稳定运行。
✅ 防水防腐设计：传感器具备防水、防腐蚀、防高压能力，适应复杂环境。
6. 适用场景
✅ 水库大坝（土坝、混凝土坝、堆石坝等）
✅ 水利枢纽工程
✅ 尾矿坝安全监测
✅ 人工湖、大型水利工程
✅ 水利枢纽工程
✅ 尾矿坝安全监测
✅ 人工湖、大型水利工程
7. 效益分析
-
提升水库大坝安全管理能力，降低渗流风险。
-
减少人工巡检成本，提升运维效率，减少安全隐患。
-
智能化远程监控，实时掌握坝体安全状态，提高应急响应速度。
-
符合国家水利安全监测标准，助力智慧水利与数字化水利建设。
8. 案例分享
案例1：某大型水库渗压监测系统
-
安装80+渗压计，覆盖坝体及坝基区域。
-
4G远程数据传输，数据自动上传至云平台，减少人工巡检。
-
智能预警系统，在渗透压力异常增大时，自动发送告警信息。
案例2：某尾矿坝智能监测改造
-
布设智能渗压监测设备，定期分析坝体渗透压力变化趋势。
-
数据分析+AI预测，预警渗透破坏趋势，提升应急响应能力。
