海水淡化工程咸水管道焊点漏水监测

时间：2025-03-31 涉川

1. 方案介绍
本方案针对海水淡化工程中咸水管道的焊点泄漏问题，通过24小时在线监测焊点附近土壤中盐分含量的异常变化来判断是否存在渗漏风险。利用高精度盐分传感器（例如S-SALI盐分传感器），结合4G无线数据采集和云端数据分析系统，实现对关键焊点区域土壤电导率或TDS值的实时监控。用户可通过手机微信小程序或电脑网页远程查看监测数据和历史趋势，及时发现管道泄漏，进而采取维修措施，保障海水淡化工程的安全运行和环境保护。

2. 监测目标

实时监测：24小时连续采集焊点附近土壤中盐分数据，捕捉微小变化。
异常预警：当监测数据超过预设安全基线时，自动触发报警并推送通知。
数据存储与分析：长期记录土壤盐分变化，建立基线模型，为故障诊断和维修决策提供依据。
远程管理：通过4G无线网络实现数据实时上传，用户可远程查看、分析并调整报警参数。

3. 需求分析

安全性需求：咸水管道焊点泄漏可能导致海水进入周边土壤，引发环境污染和结构腐蚀。
监测精度需求：需采用高精度盐分传感器，确保能检测到细微的盐分浓度变化（例如S-SALI盐分传感器具有0-8000 mg/L的测量范围，适用于此类监测）。
远程监控需求：监测点通常位于海边或偏远区域，必须通过4G无线数据传输实现远程监控。
长期数据管理需求：建立历史数据数据库，便于进行趋势分析和预防性维护。

4. 监测方法

土壤盐分采集：在焊点附近布设土壤盐分传感器，实时采集土壤电导率或TDS值。
数据采集与传输：利用4G无线数据采集模块将传感器数据实时上传至云平台。
数据分析：云平台采用智能算法对实时数据与历史基线进行对比分析，判断是否存在泄漏迹象。
自动预警：当监测值超出预设阈值时，系统自动通过短信、微信及邮件向管理人员报警。

5. 应用原理

数据采集：土壤盐分传感器安装于咸水管道焊点周边，实时测量土壤中盐分浓度。
4G传输：传感器数据通过4G无线模块上传至云平台，保证数据实时性与稳定性。
智能分析：云端系统建立土壤盐分基线，采用AI算法对实时数据进行比对，检测是否有异常上升现象。
自动报警：当盐分数据持续偏高或急剧上升时，系统自动触发报警，并通知维护人员。
远程监控与决策：用户通过微信小程序或网页端查看数据，分析趋势，及时进行现场检查与维修。

6. 功能特点

全天候实时监测：24小时不间断监测焊点周围土壤盐分变化。
高精度检测：采用高灵敏度盐分传感器，确保微小变化均可捕捉。
智能数据分析：利用云端大数据及AI算法建立土壤盐分基线，实现异常自动识别。
远程预警：4G无线传输与远程报警系统，确保问题第一时间反馈。
数据可视化：支持手机微信小程序和网页端实时查看监测数据及历史趋势图表。
低功耗设计：支持太阳能供电，适应海边或偏远区域长期部署。

7. 硬件清单

S-SALI盐分传感器（变送器）
4G无线数据采集模块
AI智能控制盒（数据处理与报警功能集成）
太阳能供电系统（选配，保障长期运行）
防护外壳与安装支架（确保户外环境下设备稳定性）

8. 硬件参数（参考S-SALI传感器说明书）

设备	测量范围	精度
盐分传感器（电导率/TDS型）	0-8000 mg/L	0-2000mg/L：＜±7% 2000～4000mg/L：＜±3.5% 4000～8000mg/L：＜±5%
4G数据采集模块	-	-
AI智能控制盒	-	-

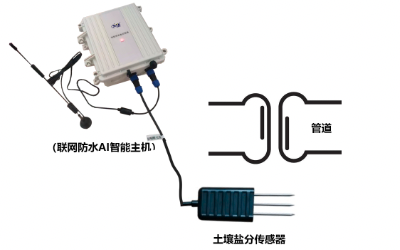

9. 方案实现

设备部署
- 选择咸水管道焊点附近典型区域，在土壤中埋设S-SALI盐分传感器，确保传感器与土壤紧密接触，避免因土壤不密实造成数据偏差。
- 配置4G无线数据采集模块与AI智能控制盒，确保所有设备通过4G网络连接到云平台。
- 为确保设备长期稳定运行，采用防水防尘设计和太阳能供电（如适用）。
系统配置与校准
在云平台上设定土壤盐分基线值和报警阈值，进行初步数据校正。
结合现场土壤样本测试，确定合理的监测区间和预警标准。
传感器实时采集数据并通过4G模块上传至云端，AI智能控制盒对数据进行实时比对。
当检测数据连续超过阈值时，系统自动触发报警，通知相关维护人员进行现场检查。
用户通过微信小程序或网页端实时查看数据，获取趋势图、历史数据和预警信息。
系统支持多级报警策略，如轻微异常时提示，严重异常时自动报警并生成故障报告。
实时数据采集与分析
远程监控与预警

10. 数据分析

实时数据可视化：展示各监测点盐分浓度的实时曲线图及数据仪表盘。
趋势分析：对24小时内及长周期内的数据进行统计，判断土壤盐分是否呈现异常上升趋势。
区域对比：不同焊点区域数据对比，定位潜在泄漏风险区域。
报警记录：记录预警次数和报警时间，便于后续故障分析和设备维护。

11. 预警决策

当土壤盐分监测数据持续超出预设基线值时，系统自动触发报警。
根据报警级别，可设定不同响应策略：
- 轻微异常：系统提示用户关注，并建议现场巡查。
- 中度异常：自动发送短信、微信报警，并生成详细数据报告。
- 严重异常：启动应急预案，通知维修人员迅速进行现场检查与处理。

12. 方案优点

实时监测：24小时连续监测，及时发现焊点泄漏风险。
高精度：采用高灵敏度盐分传感器，确保监测数据准确可靠。
远程管理：4G无线通信使得数据实时上传，用户可远程查看与管理，无需现场巡检。
智能预警：结合大数据和AI算法，自动识别异常情况并预警，提升安全性。
节能环保：及时发现泄漏，防止海水或咸水对土壤和环境造成污染，保障工程安全。
易于扩展：系统模块化设计，便于与其他环境监测设备集成，构建综合监控系统。

13. 应用领域

海水淡化工程：监测咸水管道焊点泄漏，确保管道系统安全运行。
港口与海洋工程：用于海水输送、海上平台及相关管道的泄漏监测。
工业盐水处理：适用于化工厂、盐业企业中对盐水泄漏的实时监测。
环境保护项目：预防海水或咸水渗漏引起的土壤污染与生态破坏。

14. 效益分析

安全效益：提高泄漏预警响应速度，避免大范围环境污染。
经济效益：降低因泄漏引起的维修和环境治理成本，减少工程停工风险。
社会效益：保障工程及周边环境安全，提升企业社会责任形象。
数据支持决策：长期数据积累为工程维护与优化提供科学依据，提升管理效率。

15. 案例分享
某海水淡化工程在关键管道焊点布设本系统后，连续监测数据显示在某一焊点区域土壤盐分明显异常上升，经现场检查确认存在小范围泄漏问题。及时维修后，该区域土壤盐分恢复正常，避免了进一步扩散和更大范围的工程损失。系统应用后，企业的维护成本降低约40%，预警准确率达95%以上，为工程安全保驾护航。
