网格化城市管廊气体管理方案
时间：2025-04-04
涉川
1. 方案介绍

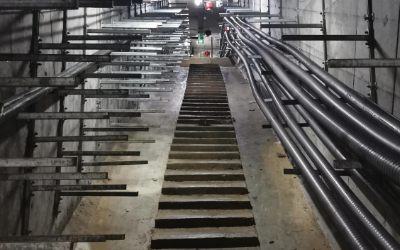

城市地下综合管廊是现代城市基础设施建设的重要组成部分，广泛应用于市政工程、工业园区、能源输送网络等领域。管廊内通常敷设燃气管道、供水管道、排水管道、电力电缆、通信光缆等，但由于其空间封闭、通风受限，极易发生有害气体泄漏、积聚，引发安全事故。因此，建立一套基于4G无线传输的智能化气体监测管理系统，可对管廊环境进行实时监测、远程数据分析、智能预警及联动控制，确保管廊安全运行，同时降低运维成本。
本方案依托物联网（IoT）技术、大数据分析、4G无线通信等先进技术，实现网格化气体监测。系统采用高精度气体传感器 + 4G无线数据传输 + 智能云端管理平台，可实时采集管廊内气体浓度数据，并远程上传至云端，实现远程监控、异常报警、数据分析、风险评估等功能。适用于城市地下综合管廊、燃气管网、电力管道、工业输送管道等场景。
2. 监测目标
-
实时气体监测：连续采集管廊内部环境气体浓度数据，精准掌握可燃气体（CH₄）、有毒气体（CO、H₂S）、氧气浓度（O₂）、二氧化碳（CO₂）、挥发性有机物（VOCs）等变化情况。
-
环境参数监测：记录管廊内的温湿度、气压、风速等环境参数，为气体扩散规律分析提供数据支持。
-
安全预警与报警：当监测气体浓度超过设定阈值时，系统自动触发报警，并通过短信、电话、APP等方式通知运维人员，确保及时采取应对措施。
-
数据存储与分析：所有气体浓度数据上传至云端存储，并利用大数据分析技术识别趋势，为管廊维护提供决策依据。
-
智能联动控制：当气体浓度异常时，可自动联动排风系统、通风设备、阀门控制系统，保障安全。
3. 需求分析
3.1 现状与挑战
-
管廊环境复杂：管廊空间相对封闭，气体容易积聚，人工巡检难以及时发现泄漏问题。
-
传统监测局限性：传统人工巡检方式效率低、漏检率高，且无法实现24小时不间断监测。
-
实时性要求高：气体泄漏事故突发性强，若未能及时发现，可能导致爆炸、中毒等严重后果。
-
数据利用不足：传统监测数据仅用于报警，未进行深入分析，无法提前预警潜在风险。
3.2 方案核心需求
-
实时气体监测，7×24小时连续运行
-
4G无线通信，数据远程上传云端
-
智能分析，预测气体浓度变化趋势
-
超标预警，及时通知相关管理人员
-
自动联动控制，提高安全防护能力
4. 监测方法
-
多点分布式气体监测：在管廊不同区域布设高精度气体传感器，构建网格化监测系统。
-
无线4G数据传输：通过4G模块，将数据远程传输至云端监控平台，支持远程访问与管理。
-
大数据分析与AI建模：利用智能算法分析数据变化趋势，提前预警潜在安全隐患。
-
自动化预警与联动控制：气体超标时，系统自动触发通风、报警、关闭阀门等应急措施。
5. 应用原理
系统架构
-
前端监测设备：高精度气体传感器实时采集气体浓度数据。
-
无线4G通信：4G模块负责数据远程传输，支持公网/专网。
-
云端大数据平台：对采集数据进行存储、分析、处理，并提供实时预警功能。
-
用户端（PC/APP）：管理人员可随时查看数据、接收报警信息、远程控制设备。
工作流程
-
数据采集：传感器检测CH₄、CO、H₂S、O₂、CO₂、VOCs等气体浓度。
-
无线传输：4G模块将数据上传至云端服务器。
-
数据分析：智能平台分析气体浓度变化趋势，识别异常情况。
-
报警机制：当浓度超标时，系统触发报警，并通知相关人员。
-
联动控制：系统可自动启用通风系统、关闭危险区域阀门，降低风险。
6. 功能特点
|
功能
|
描述
|
|---|---|
|
实时监测
|
24小时连续监测，秒级更新数据
|
|
无线传输
|
4G网络远程传输，支持公网/专网
|
|
远程管理
|
PC、手机APP可随时查看数据
|
|
智能预警
|
设定阈值，超标自动报警
|
|
数据分析
|
AI分析气体浓度变化趋势
|
|
联动控制
|
结合通风、排气系统自动响应
|
7. 硬件清单与参数
|
传感器
|
监测气体
|
量程
|
精度
|
|---|---|---|---|
|
CH₄
|
甲烷
|
0-100% LEL
|
±2% LEL
|
|
CO
|
一氧化碳
|
0-1000 ppm
|
±3 ppm
|
|
H₂S
|
硫化氢
|
0-100 ppm
|
±1 ppm
|
|
O₂
|
氧气
|
0-30%Vol
|
±0.1%Vol
|
|
CO₂
|
二氧化碳
|
0-5000 ppm
|
±50 ppm
|
|
VOCs
|
挥发性有机物
|
0-50 ppm
|
±5%
|
8. 方案实施
-
安装设备：在管廊各关键点布设传感器，形成网格化监测网络。
-
数据采集：气体传感器实时监测环境气体浓度。
-
无线传输：4G模块将数据发送至云端服务器。
-
智能分析：云端系统自动分析数据，生成气体分布趋势图。
-
预警决策：超标触发报警，通知运维人员，同时启动自动化应急措施。
9. 方案优点
-
提高监测精度，提升安全防护能力
-
减少人工巡检，提高运维效率
-
降低事故风险，保障公共安全
-
远程管理，支持移动端实时监控
10. 应用领域
-
城市综合管廊
-
燃气管道监测
-
电力隧道环境监测
-
工业园区管道网络
11. 效益分析
-
减少人员巡检成本30%
-
事故响应时间缩短50%
-
提升管廊安全运行效率
12. 案例分享
某市政管廊采用本方案后，实现24小时远程气体监测，成功避免了一起甲烷泄漏事故，保障了管廊安全运行。
