浮漂式水质监测设备监测方案

时间：2025-04-07 涉川

一、方案介绍

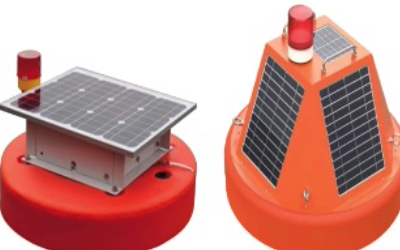

浮漂式水质监测系统是一种集成多参数传感器、无线通信、能源供给、数据传输与远程预警于一体的智能浮标平台。它通过浮漂结构漂浮于水面，实时监测水体环境中的关键指标（如pH、电导率、溶解氧、温度、浊度、氨氮、总磷、总氮、COD等），并通过4G/LoRa/NB-IoT等无线网络将数据上传至云平台，实现水质数据远程可视化与智能管理。本方案适用于无人值守、环境复杂、区域广阔的水域环境。

二、监测目标

实时掌握水域关键水质指标变化，动态评估水体健康状况；
建立水质数据库，提供数据支撑与溯源能力；
支持远程监控和自动报警，实现超标快速响应；
服务于生态保护、水产养殖、饮用水源地安全管理等场景。

三、需求分析

应用场景需求包括：

湖泊与水库：需实时掌握大面积水域水质变化趋势，保障水源安全；
湿地生态监测：关注水环境指标与生态系统的稳定关系；
养殖水域：需掌握溶解氧、氨氮等指标变化以防鱼虾死亡；
饮用水源地：预防水质突变，满足环保及健康标准；
河道/排口监控：用于排放口上下游污染溯源与取证。

四、监测方法

采用多参数水质电极传感器沉入水体，配合浮漂结构实现稳定浮力与定位控制。系统通过以下方式开展监测：

水质参数通过各类传感器测量并数字化处理；
多通道数据采集器采集并处理传感器信号；
利用太阳能供电、4G模块传输至监测平台；
配套平台对数据进行可视化、预警分析、历史对比等操作。

五、应用原理

该设备基于以下工作原理运行：

浮漂稳定性原理：采用抗风浪设计结构确保在水面稳定漂浮；
水质传感器原理：通过电化学、电极、电导、光学等技术对各项指标进行实时检测；
数据通信原理：利用4G/NB-IoT等无线通信将数据上传至云端平台；
远程预警原理：云平台设定参数阈值，一旦超标即触发报警机制；
能源原理：太阳能板+锂电池确保设备全天候自给供能。

六、功能特点

高度集成化：集成多种参数、通信、电源于一体化浮漂；
实时监测：支持分钟级水质参数采集，精准记录变化过程；
平台联动：支持PC端、手机App、水务/环保平台接入；
多种通信可选：4G、LoRa、NB-IoT、WiFi等多方式灵活切换；
安装便捷：无需建设水质房、无缆布线限制，适合野外部署；
全天候运行：抗紫外、抗腐蚀、抗风浪设计，适合全年运行；
报警联动：支持短信/微信/声光等多种预警方式。

七、硬件清单

组件名称	功能用途
浮漂结构体	提供浮力与设备安装支撑
多参数水质传感器	检测pH、电导、DO、浊度等水质指标
氨氮/总磷/总氮/COD模块	扩展可选模块，提高监测能力
数据采集与控制主板	数据采集、存储、控制指令响应
4G无线通信模块	实时数据远程上传
太阳能供电系统	独立供电、持续稳定运行
云平台接入系统	实现数据展示与远程管理

八、硬件参数（量程、精度）

参数名称	量程范围	精度
pH	0–14	±0.1
电导率（EC）	0–20000 μS/cm	±1% F.S.
溶解氧（DO）	0–20 mg/L	±0.3 mg/L
温度	-10～+60℃	±0.3℃
浊度	0–1000 NTU	±5%
氨氮	0–50 mg/L	±5%
总磷	0–20 mg/L	±5%
总氮	0–100 mg/L	±5%
COD	0–1000 mg/L	±5%
通信方式	4G/NB-IoT	实时远程通讯

九、方案实现

选定水域关键点布设浮漂设备，固定锚定避免漂移；
安装多参数水质传感器与数据主控模块；
配置太阳能供电系统与通信模块；
启动采集与传输功能，连接云平台；
实现远程实时查看、水质趋势分析、超标报警等功能；
定期进行设备维护和传感器校准，保障测量精度。

十、数据分析

实时曲线分析：提供每个参数的时间序列变化曲线；
空间对比分析：支持多点位对比，找出污染热点；
历史趋势分析：判断季节性、周期性污染变化规律；
数据导出：支持Excel、PDF报表导出；
地图联动显示：实现水域地理位置与监测数据联动展示。

十一、预警决策

设置各监测参数的预警阈值；
超限触发多通道报警机制（短信、微信、邮件、平台提示）；
支持联动声光报警、视频监控、自动增氧泵或排污设备等；
提供报警记录追踪与责任界定支持；
支持政务平台一键上报超标事件。

十二、方案优点

无需土建：可直接布设，无需建设专用监测站；
成本低、效率高：与传统监测站相比节省70%安装和运维成本；
漂浮监测，适应性强：适合深水、流动水、大面积监控场景；
远程管理：无需现场值守，平台管理即可完成监测、预警、维护；
可扩展性强：可叠加气象、水位、视频等传感器实现复合监控。

十三、应用领域

湖泊、水库、湿地生态水质监控
水产养殖场智能水质管控
饮用水源地远程水质监管
城市河道、排口污染动态监控
农村环境整治、黑臭水体治理评估
水利水务、水务局环保局水质数据支撑平台

十四、效益分析

效益维度	效果描述
环境监管	实现远程全天候无盲点监管，提高水环境治理效率；
成本节约	替代传统人工巡检和化验，降低人员与设备开支；
数据价值	累积大数据用于决策分析、趋势预测与治理评估；
生态保护	提高对突发污染或富营养化的响应速度，保护生态系统；
智慧转型	推动水生态环境管理的数字化与智能化升级。

十五、案例分享

江苏某大型水库智能浮漂式水质监控系统建设项目
该项目在水库主要出入口设置浮漂式水质监测设备，实现对总磷、氨氮、DO、pH等参数的7×24小时实时监控。系统部署后发现定期出现溶解氧短时下降，平台自动报警，管理部门追查发现上游农业排水超标问题，快速治理后水质恢复正常，项目被评为“数字化水生态示范工程”。
