户外广告牌大型LED屏防松动在线监测
时间：2025-04-07
涉川
一、方案介绍

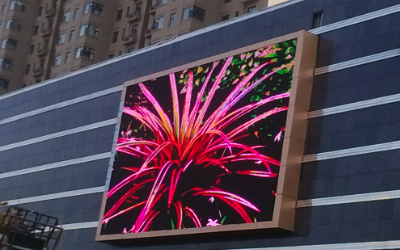

户外广告牌与大型LED显示屏通常安装在高空、桥梁、塔架、楼体外立面等位置，长时间暴露于风雨、日晒、温差变化中，易出现结构老化、锚固松动、焊接疲劳等问题。传统人工巡检周期长、精度低，存在重大安全隐患。该方案通过高灵敏度传感器网络、边缘计算技术与无线通信系统，实现对关键结构的全天候、远程在线监测，实时预警可能的松动或坠落风险。
二、监测目标
-
检测广告牌/LED屏支架、连接件、拉索的受力状态
-
实时感知振动、位移、倾斜、风速、风向变化
-
判断螺栓松动、结构变形、重心偏移等潜在隐患
-
实现平台化集中监管与多级预警通知
三、需求分析
-
安全监管需求：为城管、住建、运维单位提供实时预警和追溯依据
-
广告运营需求：保障LED屏幕与灯箱设备稳定运行，降低事故停机损失
-
城市治理需求：配合智慧城市系统，提高风险治理智能化水平
-
高空巡检困难：传统人工检测难度大，效率低，不能实现全天候监控
四、监测方法
-
三轴振动监测：识别风致共振与机械结构异动
-
倾角传感器监测：监测牌体支架是否偏移或倾斜
-
应变/应力监测：分析拉索、焊点、螺栓等关键部位受力状态
-
位移监测：识别整体结构因松动或腐蚀产生的位移趋势
-
风速风向监测：建立风速关联模型，动态调整预警阈值
-
温湿度监测：结合环境影响判断设备老化周期
五、应用原理
各类高精度传感器安装在广告牌/LED支架及受力关键部位，实时采集物理状态变化数据，边缘计算终端对采样数据进行本地判断，符合异常条件立即通过4G/5G网络上传云平台，同时触发APP、微信、短信等多通道预警机制，运维人员可远程查看、响应、派单处理。
六、功能特点
-
实时监测、自动报警、历史可追溯
-
支持微信小程序/网页/APP多端查看
-
支持地图定位、分区域集中管理
-
异常工况自动截图并标注风险等级
-
支持太阳能/电池等多种供电方式，便于高空部署
七、硬件清单（可配置）
|
设备名称
|
数量
|
功能
|
|---|---|---|
|
三轴振动传感器
|
1+
|
实时检测风致振动、机械松动振动特征
|
|
倾角传感器
|
1+
|
检测支架结构倾斜角度变化
|
|
应变计（螺栓或拉索）
|
若干
|
检测螺栓松动、钢缆变形、疲劳应力
|
|
位移传感器
|
若干
|
检测结构偏移或脱落趋势
|
|
风速风向仪
|
1
|
采集环境风力数据，辅助预判风险
|
|
边缘处理终端
|
1
|
数据采集、处理与上传
|
|
4G通信模块
|
1
|
数据远传至云平台
|
|
供电系统（太阳能+电池）
|
1
|
保障远程无市电情况下正常运行
|
八、硬件参数（示例）
-
振动传感器：量程±16g，精度±0.05g，采样频率100Hz
-
倾角传感器：测量范围±90°，分辨率0.05°，误差±0.1°
-
应变计：满量程±1000με，精度±0.05%FS
-
位移传感器：量程0~50mm，误差±0.2mm
-
风速仪：量程0~60m/s，误差±0.3m/s
-
数据终端：IP65防护，支持Modbus RTU/MQTT协议
九、方案实现步骤
-
现场结构勘测与布点设计
-
传感器设备安装与调试
-
平台部署与账号分权限管理
-
设置阈值策略与联动告警规则
-
实施试运行并记录测试数据
-
正式上线后运维联动机制
十、数据分析与预警决策
-
异常阈值报警（实时触发）
-
风速+振动联合预警模型
-
趋势性变化识别与隐患预估
-
多级告警设置（一般、严重、危急）
-
历史记录可视化、支持PDF导出
十一、方案优点
-
高效预警：比人工巡查快数倍，可全天候工作
-
灵活部署：适用于桥梁塔架、楼体立面、高杆广告等
-
模块化结构：易于后期维护与升级扩展
-
多平台集成：可对接政府监管平台、智慧城市系统
-
节能环保：支持太阳能、低功耗设计
十二、应用领域
-
城市高层楼体广告屏幕/灯箱
-
高速公路、机场、大型广场广告塔
-
体育场馆、演艺中心外部结构LED
-
商业综合体外立面LED幕墙
-
临时布展与舞台大型LED安装结构
-
城市应急信息屏与显示塔
十三、效益分析
-
安全效益：有效降低高空坠物、广告坠落等重大事故
-
监管效益：提供数字化巡检依据，支持城市安全治理
-
运维效益：减少人员巡查频率，节省管理成本
-
商业效益：保障LED广告连续播放，减少停机损失
-
社会效益：增强公众信任，提升城市形象与治理能力
十四、案例分享
-
广州某商业街区：部署16块楼体LED监测系统，台风期间提前3小时预警，紧急停用2处高风险设备，避免了经济损失。
-
北京三环高架广告塔：风速+振动多点融合判断松动迹象，实现早期维护替换关键连接件，延长结构使用寿命。
