海流传感器水下噪音监测方案
时间：2025-04-08
涉川
一、方案介绍
本方案融合海流传感器与水下噪音传感器，构建一套集海流速度、方向、层流结构与水下噪声（声压级、频率、分贝）为一体的多参数海洋环境监测系统。设备支持4G无线远程通信，适用于浮标、水下观测站、海上平台等场所，实现长期、稳定的水动力与声学联动监测。
二、监测目标
-
实时采集水体流速与流向数据，监测海洋动力变化
-
监控水下噪音变化趋势（声压级 SPL、频率分布、dB级别）
-
分析噪声与流场耦合关系，识别自然或人为声源
-
建立海洋背景噪声与流速数据模型，用于科研、环保与工程支持
三、需求分析
|
场景
|
需求
|
|---|---|
|
海洋生态保护
|
了解海流变化与水下噪音对鲸豚等生物行为影响
|
|
港口航道安全
|
同步掌握流场与噪音数据，评估通航安全性
|
|
海上施工监控
|
判断施工设备（如打桩机）噪音影响范围
|
|
智能浮标建设
|
支撑海洋智慧感知系统对多要素数据的需求
|
|
科研需求
|
提供水动力与声学原始数据，用于建模与论文分析
|
四、监测方法
-
海流监测：采用声学多普勒流速剖面仪（ADCP）或海流计，实时采集多层海流速度与方向。
-
噪音监测：通过水下高灵敏度水听器，采集水中声波信息并解析出 SPL、频率特征与 dB值。
-
数据整合：融合声学与流体动力数据，通过平台进行时间对齐、模型拟合与异常识别。
五、应用原理
海流部分
基于声学多普勒原理（ADCP）：传感器发出超声波，回波由水中颗粒反射，根据多普勒效应计算流速。
噪音部分
水听器感知声压波动并转为电信号，经滤波、放大、模数转换后得出有效噪声数据（声压级 SPL 与频谱特征）。
六、功能特点
-
多参数协同监测：同时监测流速/流向与噪声声压/频率；
-
智能数据处理：内嵌边缘计算模块，可实现本地数据融合；
-
高环境适应性：设备具备IP68防护，耐腐蚀、抗压性能优越；
-
远程平台联动：数据通过4G上传至云平台，支持地图可视化；
-
自定义采样间隔：支持5秒至30分钟采样频率调整；
-
联动预警：流速或噪声异常自动触发短信/平台告警。
七、硬件清单
|
设备
|
说明
|
|---|---|
|
海流传感器（ADCP或电磁海流计）
|
实时监测流速与流向
|
|

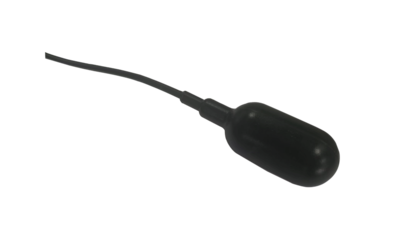

水听器（水下噪音传感器）
|
采集声压、频率与分贝数据
|
|
边缘计算与数据采集模块
|
本地处理与存储、缓存功能
|
|
通信模块（4G）
|
实现远程平台接入
|
|
电源系统（太阳能+电池）
|
支持海上长时间自供电运行
|
|
安装系统（支架/浮球）
|
适应近海、深海或浮标部署场景
|
八、硬件参数示例
|
参数
|
海流传感器
|
噪音传感器
|
|---|---|---|
|
测量范围
|
0–5 m/s（可定制）
|
-180 dB ~ 0 dB re 1μPa
|
|
精度
|
±0.01 m/s
|
±1 dB
|
|
频率范围
|
1–2000 kHz（ADCP）
|
10Hz–100kHz
|
|
防护等级
|
IP68
|
IP68
|
|
通信方式
|
4G
|
4G
|
|
存储
|
≥16GB本地存储
|
支持本地缓存
|
九、方案实现
-
现场部署：根据监测目标安装设备（浮标、海床支架、水下立杆等方式）；
-
设备配对与配置：通过蓝牙或远程平台配置采样参数与上传频率；
-
数据采集与传输：设备按设定频率采集海流与声学数据并上传；
-
平台对接：数据同步至物联网云平台，提供可视化展示与分析；
-
维护与优化：支持远程诊断、固件升级与参数优化。
十、数据分析
-
海流剖面图：展示不同深度的速度与方向；
-
噪音趋势图：展示SPL与分贝变化趋势；
-
频谱分析图：实时声波频率特征图；
-
耦合分析：展示海流变化与噪声变化的相关性；
-
AI识别分析（可拓展）：自动识别船只、海洋生物或工程噪音源。
十一、预警决策
-
设置海流速度/方向与声压级阈值
-
异常波动触发平台/短信/微信报警
-
可联动无人机/无人船进行应急巡查
-
数据可供环保、港口、科研单位及时研判
十二、方案优点
-
双传感系统协同监测：实现水动力与声学一体化管理；
-
适配多场景：支持浮标、平台、岸基、海底安装；
-
稳定性强：耐腐蚀、防冲击，适合长期无人值守；
-
平台融合：支持与第三方海洋管理平台、科研系统API对接；
-
节能运行：太阳能+电池组合，保障离岸应用需求。
十三、应用领域
-
国家级海洋观测站
-
智慧海洋监测浮标
-
海洋牧场生态监管
-
海上风电与油气平台环境监测
-
船舶航道声污染监管
-
海洋科研/教育实验项目
十四、效益分析
|
类型
|
效益说明
|
|---|---|
|
环保效益
|
实时掌握声环境，保护鲸类、海豚等听觉敏感物种
|
|
安全效益
|
评估声源风险，优化施工时段与设备运行时间
|
|
科研支撑
|
提供大规模、长期连续的水动力与声学数据
|
|
管理优化
|
数据支持港口、施工、环保等多单位协同管理
|
|
成本控制
|
减少人工巡检，提升自动化与智能化程度
|
十五、案例分享（示意）
-
某海洋牧场监测项目：部署此系统监测海流变化与船只通过时的噪声变化，发现特定声频对鱼群聚集产生影响，优化了养殖区布设；
-
智慧港口声学监管：在航道边部署，识别特定船只引发的噪声超标事件，为港口提供监管证据。
