多深度多层水质在线监测方案

时间：2025-04-08 涉川

一、方案介绍

多深度多层水质在线监测系统，通过布设多个水质传感节点于不同深度，实现对水体分层环境的动态连续监测，获取关键水质参数随深度的变化情况，辅助开展富营养化、污染扩散、水华预警、水体分层变化等方面的研究和治理决策。系统支持 4G/NB-IoT 通讯，数据实时上传至云平台，实现无人值守、远程运维、历史溯源、图表分析等功能。

二、监测目标

实现多层水体不同深度关键水质参数的在线监测；
掌握水体分层结构变化、污染物在不同深度的迁移分布规律；
支持突发水污染预警和精细化水环境管理；
构建水质时空变化数据模型，辅助科学决策。

三、需求分析

空间分层性需求强：水体通常呈现热分层或盐分分层结构，需对多个深度进行独立监测；
多参数监测需求：如温度、pH、溶解氧、电导率、浊度、氨氮、COD、氯离子、叶绿素等；
数据实时性需求：便于及时预警和判断污染层位；
远程运维需求：节省人力巡检成本，提高系统智能化水平；
可扩展性需求：支持增加水下声速、流速、水位等参数拓展。

四、监测方法

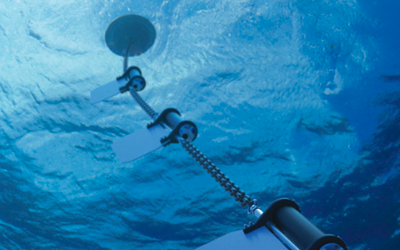

采用分层布设多参数水质传感单元，通过电缆或浮体串联固定于不同深度，各节点实时采集水质数据，通过集成控制器汇总后利用4G/卫星/有线方式上传平台。

五、应用原理

不同深度的水质差异源于温度梯度、水体交换、密度分层等因素。通过各层节点同步采集数据，可以实现垂向剖面监测，基于水体物理-化学分布特征构建立体模型。

六、功能特点

多层布设，支持0~50米以上多点测量；
高精度水质传感器，支持多种指标；
数据实时采集上传，异常自动报警；
可太阳能/电池/市电供电，灵活部署；
支持平台或APP远程查看与控制；
支持历史数据图表分析、报表导出；
可结合气象站、水文站实现联动分析。

七、硬件清单（示意）

名称	数量	描述
多参数水质传感器（分层）	N层	每层布设 1 个，参数可选
数据采集控制器	1	汇集数据并控制通讯
4G/NB-IoT 通讯模块	1	数据远传
电源系统（太阳能+电池）	1套	无电区域供电
固定结构/浮标平台	若干	支撑与定位
云平台/可视化接口	1套	实时查看/管理/预警/导出

八、硬件参数（示例）

参数项	测量范围	精度
温度	-5~50℃	±0.1℃
pH	0~14	±0.1 pH
溶解氧	0~20 mg/L	±0.2 mg/L
电导率	0~100 mS/cm	±1% F.S.
浊度	0~1000 NTU	±2% F.S.
氨氮	0~50 mg/L	±0.1 mg/L
COD	0~1000 mg/L	±5%
通讯方式	4G/NB-IoT/北斗	支持远程配置
防护等级	IP68	水下长期工作

九、方案实现流程

根据目标水深与分层需求，设定监测层数和参数；
在固定支架或浮标上布设水质传感器，设置深度间隔；
所有数据汇聚至主控设备并通过无线方式上传；
后台平台接收、分析、存储数据，支持图表展示；
用户可远程访问查看数据、设置预警阈值与控制策略；
出现异常时，平台自动推送告警信息至手机/电脑。

十、数据分析与预警决策

水质剖面图：呈现不同深度关键指标的时序与空间分布；
趋势分析：掌握污染物向上或向下扩散动态；
超标预警：依据阈值自动触发告警；
多因子建模：结合水温、DO、pH等分析富营养化潜势；
联动控制：对接水处理装置或排口管理系统，实现自动响应。

十一、方案优点

立体分层感知：多层同步监测，避免单点盲区；
部署灵活：适应湖泊、水库、海湾、取水口等场景；
智能化程度高：支持远程监控、数据分析、故障预警；
高可靠性：支持全天候运行、强抗干扰设计；
易维护可扩展：传感模块即插即用，可更换升级。

十二、应用领域

水源地安全保护
水库溶解氧与水华预警
近海养殖与水环境监测
城市黑臭水体分层治理
河湖污染溯源与剖面调查
科研机构水体生态研究

十三、效益分析

提高水质监测的精度与时效性；
降低人工采样频率与成本；
快速响应污染事件，提升治理能力；
构建长周期水质数据库，支撑智能决策；
有效服务水资源可持续利用与生态修复工程。

十四、案例分享（可选）

如：某湖泊部署了8层水质传感器，监测水深0.5米到10米水体变化，系统连续运行超过12个月，成功捕捉多次底层溶解氧下降趋势，辅助预测水华爆发时间，提高水体管理水平。
