多深度水质盐度在线监测方案

时间：2025-04-08 涉川

一、方案介绍

随着水资源开发利用强度的加大，水质盐度的动态变化对农业灌溉、饮用水安全、地下水保护、近岸生态系统等构成直接影响，尤其在盐碱地治理、海水入侵评估、水体分层循环研究中，多深度在线盐度监测成为关键手段。本方案采用多层导电率传感器结合水深布设设计与4G无线通讯系统，实现对不同深度水体的盐度、电导率、温度等参数的连续、高频远程监测。

二、监测目标

实时监测0.5米至10米范围内各层盐度变化；
精确获取电导率数据并换算为盐度（PSU）值；
捕捉盐跃层、混合层、表层与底层盐差等动态信息；
监控水质变化趋势，防止海水倒灌、盐碱逆迁；
提供平台化、可视化的数据展示与预警机制。

三、需求分析

监测需求	技术要点
多层深度监测	水深≥2米的区域，需分层（如每1米）安装盐度传感器
长期运行	全天候不间断采集，适用于室外野外环境
高精度数据	盐度误差要求<±1‰，电导率误差<±1%FS
通信可靠	采用4G网络传输，远程推送数据，掉线补传
平台集成	支持在线图表、超限预警、数据导出、权限管理等功能

四、监测方法

采用多层导电率+温度复合探头系统布设于设定深度（如1米、2米、3米……），每个探头通过RS485/Modbus协议接入采集主机，由主控设备统一采集并通过内置S-CG203 4G模块实时上传云平台。

五、应用原理

电导率测量原理：探头通过电极对水体电流响应程度进行测定，间接获得离子浓度；
盐度换算模型：依据温度修正的电导率值，采用国际标准公式转换为盐度值（PSU）；

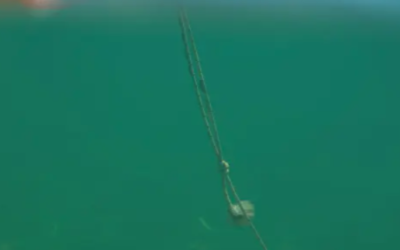

分层布设：通过缆绳或固定杆将多个传感器设于目标水深；
数据传输：采集终端集成4G通信模块（厦门欣仰邦 S-CG203），将数据实时推送平台；
云平台处理：服务器解析、存储、分析数据并生成可视图表与预警信息。

六、功能特点

精准测量0~10m深度的盐度、电导率与温度数据；
采用4G无线传输技术，远程通信无布线障碍；
平台端提供多层曲线图、剖面图、趋势图展示；
支持盐度突变、盐跃层出现等自动预警；
数据导出、历史查询、远程设备管理全覆盖；
可结合水质pH、DO、浊度、氨氮等模块拓展。

七、硬件清单

名称	说明
多层电导率+温度探头	每米布设一组，支持2~20层定制
S-CG203智能采集终端	含MCU、存储、电源、4G通信模块
防腐蚀分层挂载电缆	耐盐碱水、海水腐蚀，IP68防护
太阳能供电模块（可选）	用于偏远无电地区供电保障
云端监测平台	浏览器/微信小程序访问、短信预警、图表展示

八、硬件参数（以典型配置为例）

参数	数值
盐度范围	0~70 PSU
电导率范围	0~200 mS/cm
温度范围	-10~80℃
盐度精度	±0.5 PSU
电导率精度	±1%FS
响应时间	≤10秒
通信接口	RS485/Modbus、4G全网通
防护等级	IP68水下长期工作

九、方案实现

现场勘察：确认水深、现场安装条件；
分层设计：根据需求配置传感器数量与布设深度；
硬件部署：探头沉入水体，采集主机固定岸边/浮台；
供电安装：接市电或太阳能，配置电池备电系统；
参数设置：配置采集间隔、传输频率、报警阈值；
平台对接：注册设备、开通数据账号、调试通信；
正式运行：实时采集与上传，平台远程可视化监控。

十、数据分析与预警决策

盐度剖面图：展示各深度盐度分布曲线，发现分层或混合现象；
趋势分析：对每日、每周、每月变化趋势进行统计；
阈值报警：当某层盐度超标或突变，自动推送短信或微信提醒；
比对算法：支持上下层对比、历史同期对比、日夜对比等；
数据导出：支持CSV/XLS/PDF格式下载，生成报告模板；
远程设置：平台可调整采集周期、设备参数、报警规则等。

十一、方案优点

具备多层实时监测能力，数据全面且精准；
部署灵活、施工简便，适合野外多样环境；
基于4G传输，不依赖局域网或布线；
数据处理智能化，便于分析与决策；
支持后续集成水质综合监测或泵控联动功能；
满足科研、工程与环境管理多重需求。

十二、应用领域

湖泊、水库、湿地盐度动态监测；
海水入侵/倒灌/咸淡水交汇带分析；
农田灌溉水源盐度预警系统；
地下水含盐层分布评估与修复监测；
养殖区域分层水质评估；
盐碱地治理项目中水源调控依据。

十三、效益分析

类型	具体内容
管理效益	实时掌握水体盐度变化，辅助调水调度或灌溉规划
科研效益	支撑分层水质建模、生态响应研究等基础数据
经济效益	降低人工巡测成本，提高监测覆盖与效率
社会效益	保障饮水安全、耕地可用性、生态系统稳定性
运维效益	远程运维与设备报警，降低维护投入

十四、案例分享

河北沿海海水入侵实时预警项目（2023）
在该项目中，部署了8层盐度监测系统用于监控浅层地下水与近岸河口交界区域的盐度突变情况。通过平台预警功能，提前发现地下水盐度升高趋势，协助管理部门调整取水策略并安排封灌，有效保护了下游耕地水质安全。
