电线杆防倾倒检测方案
时间：2025-04-08
涉川
一、方案介绍
厦门欣仰邦S-CGQY 电线杆防倾倒检测系统是一种基于物联网技术的智能预警装置，融合高精度双轴倾斜传感器、北斗卫星定位模块、4G无线通信终端以及自供电系统，专为输电杆塔、通信基站、监控杆等关键立杆设施提供全天候在线监控解决方案。该系统可长期部署在野外或城市复杂环境中，实时采集并上传电杆的姿态角度信息。一旦出现倾斜异常，设备将立刻通过多通道通信发出预警信息，并自动标注定位点，有效实现“无人值守、异常告警、及时响应”的目标，为设施安全运营提供数据保障与智能化支撑。
厦门欣仰邦S-CGQY 电线杆防倾倒检测系统是一种基于物联网技术的智能预警装置，融合高精度双轴倾斜传感器、北斗卫星定位模块、4G无线通信终端以及自供电系统，专为输电杆塔、通信基站、监控杆等关键立杆设施提供全天候在线监控解决方案。该系统可长期部署在野外或城市复杂环境中，实时采集并上传电杆的姿态角度信息。一旦出现倾斜异常，设备将立刻通过多通道通信发出预警信息，并自动标注定位点，有效实现“无人值守、异常告警、及时响应”的目标，为设施安全运营提供数据保障与智能化支撑。
二、监测目标
-
实时获取每根电线杆的姿态数据（倾斜角度）；
-
精确判断杆体是否发生结构性倾斜或位移；
-
异常倾斜超限自动告警并上传至管理平台；
-
定位监控点具体地理位置，实现快速响应；
-
构建历史数据曲线，为维护提供决策依据。
三、需求分析
|
项目问题
|
对应技术需求
|
|
多杆分布，人工巡检成本高
|
需部署远程自动监测系统，替代人工巡检方式
|
|
电线杆长期受风雨、地基松动
|
需实时掌握倾角变化，识别早期倒杆风险
|
|
偏远或山区杆塔供电困难
|
自带太阳能系统，支持离网供电长期运行
|
|
异常状态响应延迟
|
多通道告警机制（短信、微信、平台弹窗）提升响应速度
|
|
缺乏统一监管平台
|
云平台集中管理，多站点数据统一可视化
|
四、监测方法
-
每根电线杆顶部或中部固定安装一台 S-CGQY终端设备；
-
内置MEMS双轴倾斜传感器实时采集X/Y方向角度；
-
数据通过4G网络实时传输至“欣仰邦云平台”；
-
平台自动判断倾斜值是否超出设定阈值（如±5°）；
-
若超限，则立即触发告警，同时推送位置与时间；
-
用户可通过APP/网页平台远程查看当前与历史数据；
-
结合地图功能，实现智能派单与巡检路径优化。
五、应用原理
系统以高精度双轴倾斜传感器为核心，持续监测电线杆沿水平轴线的偏移情况。结合北斗定位系统，设备可精准记录每一根电杆的地理位置和姿态状态。通过内嵌的4G通信模块，所有数据被实时传输至物联网云平台，借助大数据分析和预设的倾斜预警模型，平台可自动识别异常并告警，实现主动风险管理。
太阳能+锂电池组成的供电模块，确保设备在断电、野外、阴雨天等极端环境中也能稳定运行。
系统以高精度双轴倾斜传感器为核心，持续监测电线杆沿水平轴线的偏移情况。结合北斗定位系统，设备可精准记录每一根电杆的地理位置和姿态状态。通过内嵌的4G通信模块，所有数据被实时传输至物联网云平台，借助大数据分析和预设的倾斜预警模型，平台可自动识别异常并告警，实现主动风险管理。
太阳能+锂电池组成的供电模块，确保设备在断电、野外、阴雨天等极端环境中也能稳定运行。
六、功能特点
-
双轴倾角监测：支持±90°范围角度变化监测，精度达±0.1°；
-
北斗+4G通信：北斗精确定位+4G无线上传，信号稳定；
-
太阳能供电：10W太阳能板 + 10Ah锂电池，自主续航10天以上；
-
智能告警：支持自定义倾角阈值，超限后自动触发多通道告警；
-
多平台支持：数据可视化平台、微信小程序、PC网页三端同步查看；
-
防护坚固：IP65级防护等级，耐候耐腐蚀，适用于恶劣户外环境；
-
安装便捷：一体化设计，磁吸/抱箍安装方式可选，施工方便；
-
运维友好：支持远程OTA升级、状态监控与设备自检功能。
七、硬件清单
|
序号
|
设备名称
|
数量
|
功能说明
|
|
1
|
倾斜监测终端
|
1
|
采集倾角、定位并远程上传
|
|
2
|
倾斜传感器模块
|
1
|
精密检测X/Y轴角度变化
|
|
3
|
北斗定位模块
|
1
|
实时定位设备位置信息
|
|
4
|
4G通信模块
|
1
|
数据实时上传云平台
|
|
5
|
太阳能供电组件
|
1
|
独立供电保障设备长期运行
|
|
6
|
安装固定配件
|
1套
|
防水防尘，适配不同杆体安装方式
|
八、硬件参数
|
项目
|
技术指标
|
|
倾角测量范围
|
±90°（双轴）
|
|
倾角测量精度
|
±0.1°
|
|
通信方式
|
4G全网通，支持TCP/IP
|
|
定位方式
|
北斗+BDS，支持精确定位
|
|
供电方式
|

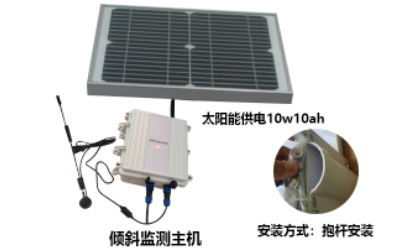

10W太阳能 + 10Ah锂电池
|
|
电池续航
|
阴雨天工作≥7天
|
|
工作电压
|
12V
|
|
防护等级
|
IP65（可升级IP67）
|
|
工作温度范围
|
-30℃ ～ +75℃
|
|
安装方式
|
抱箍/螺钉/磁吸多选安装
|
|
尺寸/重量（参考）
|
约230mm×160mm×90mm / ≤1.5kg
|
九、方案实现流程
-
现场勘察：确定设备安装点与通信覆盖状况；
-
设备安装：用抱箍或螺丝将S-CGQY固定于电线杆中部或顶部；
-
系统配置：通过移动终端或PC设置倾斜阈值与通信参数；
-
平台接入：绑定设备ID，完成平台对接；
-
调试验证：倾斜角测试、通信测试、供电测试；
-
正式运行：数据实时采集上传，启用预警联动机制；
-
平台维护：后台管理系统提供设备状态监控、数据下载、权限设置等功能。
十、数据分析与预警决策
-
实时监控电线杆倾斜状态，动态绘制倾角曲线图；
-
支持每日/每周/每月趋势分析，发现异常波动；
-
阈值报警：如X/Y轴倾角≥5°立即告警；
-
告警信息通过平台弹窗、短信、微信推送；
-
结合地图定位快速查看异常位置，自动生成巡检任务单；
-
支持历史数据导出，便于隐患排查与运维决策。
十一、方案优点
-
☑ 免维护运行：太阳能供电+锂电池组合，365天自动运行；
-
☑ 预警及时精准：±0.1°精度，提前识别早期倾斜；
-
☑ 灵活部署：一杆一终端，部署灵活不依赖外接供电；
-
☑ 智能分析：平台实时曲线+大数据建模，辅助决策；
-
☑ 提升安全等级：及时预警，防范事故，守护城市与农村供电通信生命线；
-
☑ 高性价比：一次性部署、长期免维护，大幅降低人工成本。
十二、应用领域
-
高压输电线路杆塔监测；
-
城市/农村通信基站杆监控；
-
智慧灯杆、路灯系统安全检测；
-
公路/铁路监控杆安全状态跟踪；
-
智慧城市杆塔运维平台支撑；
-
地质灾害易发区杆体安全预警。
十三、效益分析
|
维度
|
成果体现
|
|
安全保障
|
实时监测异常，提前预警，保障供电通信安全
|
|
成本节约
|
降低人工巡检与维保成本，提高整体运维效率
|
|
响应加速
|
多通道预警方式提升响应速度，缩短事故处理时间
|
|
数字资产
|
每根杆塔数据可视可追踪，支持数字化、智能化管理
|
|
平台兼容性
|
可对接第三方平台或政务系统，实现信息集成与共享
|
十四、案例分享（可定制）
案例：广西某山区电力运维局 在长达25公里的山区输电线中部署S-CGQY终端40套，成功在持续暴雨后提前预警3处电杆倾斜问题。通过平台定位、短信通知、远程查看，维护人员及时抵达现场进行加固处理，避免了线路倒塌引发大面积停电的风险。
案例：广西某山区电力运维局 在长达25公里的山区输电线中部署S-CGQY终端40套，成功在持续暴雨后提前预警3处电杆倾斜问题。通过平台定位、短信通知、远程查看，维护人员及时抵达现场进行加固处理，避免了线路倒塌引发大面积停电的风险。
