多功能水质自动监测站房解决方案
时间：2025-04-08
涉川
一、方案概述
多功能水质自动监测站房是一种集采样、分析、控制、通讯、展示于一体的综合性水质监控系统。通过构建标准化的站房，将高精度水质分析仪器与数据采集传输平台深度集成，实现对重点污染源、自然水体、城市管网排口等水质状况的7×24小时连续自动在线监测，为环境监管、污染溯源、水质评估与生态修复等提供权威数据支撑。
二、系统组成
-
采水单元：自吸泵、电动阀、采水管路、过滤装置等，负责按设定周期稳定采样。
-
分析仪器：配置多种水质分析模块，用于实时测定各类污染因子浓度。
-
控制系统：主控机、PLC控制器、配电系统、继电器、UPS电源等，保证系统稳定有序运行。
-
通讯系统：采用4G/以太网/光纤等多种通信方式，实现数据实时传输。
-
监控平台：具备WEB端、APP端操作界面，支持远程监控、历史数据查询、报警推送、趋势分析。
-

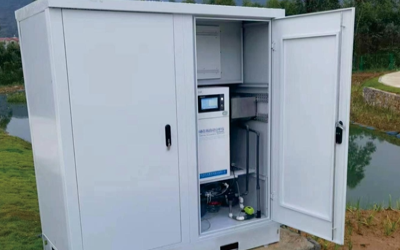

站房结构：钢制集装箱结构或砖混小型建筑结构，具备恒温、除湿、防火、防雷功能，适应户外长期运行。
三、监测目标
-
对重点污染源排口、重点水体进行连续自动监控
-
精准反映水体环境质量现状与发展趋势
-
发现污染异常事件并快速响应处置
-
提供水质改善、水资源管理、执法依据数据支持
四、主要监测参数
|
序号
|
参数名称
|
说明
|
|---|---|---|
|
1
|
水温
|
实时水体温度
|
|
2
|
pH值
|
水体酸碱性
|
|
3
|
电导率
|
水中离子浓度总量
|
|
4
|
溶解氧（DO）
|
水体溶氧能力
|
|
5
|
浊度
|
水中悬浮颗粒浓度
|
|
6
|
ORP
|
氧化还原电位，反映水质稳定性
|
|
7
|
悬浮物（SS）
|
水中未溶解固体颗粒
|
|
8
|
高锰酸盐指数（CODMn）
|
表征水体有机污染程度
|
|
9
|
氨氮（NH₃-N）
|
生活/工业排放主要指标
|
|
10
|
总磷（TP）
|
反映富营养化程度
|
|
11
|
总氮（TN）
|
综合氮污染指标
|
五、工作原理
-
采水单元从指定水体按预设周期抽水
-
水样进入分析系统依次进行各项指标检测
-
控制系统控制阀门、水泵、清洗装置等自动运行
-
所有监测数据经采集处理上传至云平台/本地服务器
-
异常参数自动触发声光报警及短信、APP推送
-
系统具备自清洗、自动校准、远程升级等智能功能
六、功能特点
-
集成化设计，具备监测、控制、存储、传输功能
-
模块化架构，可灵活选配监测指标和数量
-
远程平台支持实时监测、图表分析、报表导出
-
高可靠性软硬件设计，适应恶劣天气与工业环境
-
系统运行全自动，无需人工干预，维护量小
-
数据多级备份，支持历史对比与趋势追踪
-
支持政府监管平台联网对接（环保、水利标准）
七、技术参数（核心模块示例）
|
参数
|
范围
|
精度
|
|---|---|---|
|
温度
|
-10～80℃
|
±0.3℃
|
|
pH
|
0～14
|
±0.1pH
|
|
电导率
|
0～2000μS/cm（可扩展）
|
±1%F.S
|
|
溶解氧
|
0～20mg/L
|
±0.3mg/L
|
|
浊度
|
0～1000NTU
|
±5%F.S
|
|
ORP
|
-1000～+1000mV
|
±15mV
|
|
CODMn
|
0～50mg/L
|
±5%F.S
|
|
氨氮
|
0～10mg/L
|
±0.1mg/L
|
|
总磷
|
0～2mg/L
|
±0.02mg/L
|
|
总氮
|
0～20mg/L
|
±0.2mg/L
|
八、平台功能
-
实时监控：各站点实时参数动态展示
-
历史分析：任意时间段数据导出、趋势图展示
-
预警推送：参数超限自动报警，支持APP/短信/微信/声光提示
-
设备状态监控：运行日志、故障信息、维护提醒
-
地图定位：GIS地图展示全部站点地理分布
-
远程控制：参数设定、设备重启、固件升级等操作
九、方案实施
-
前期准备：场地勘测、电源/网络配套设计
-
站房建设：采用钢结构或砖混结构，满足室内恒温、防火、防潮、防盗需求
-
设备安装：电气系统、分析模块、管线采水及排放布设
-
平台部署：安装云端监控平台及对接政府平台接口
-
调试运行：校准传感器、设置参数阈值、联调各模块运行
-
运维培训：对用户进行平台及设备使用维护培训
十、应用场景
-
工业园区排口水质监控
-
污水处理厂进出口在线分析
-
城市黑臭水体整治监测
-
河道断面/湖库岸边水质管理
-
农业面源污染控制监管
十一、方案优势
-
高集成：占地小，功能全，便于部署和搬迁
-
高精度：传感器及比色法设备均采用进口/高性能部件
-
高自动化：具备自动校准、清洗、排水、远程控制功能
-
高兼容性：兼容环保、水利等多平台接入协议
-
低运维成本：智能自诊断，降低人工运维频率
-
强扩展性：支持监测参数自由组合与功能扩展
