姿态在线实时监测方案
时间：2025-04-09
涉川

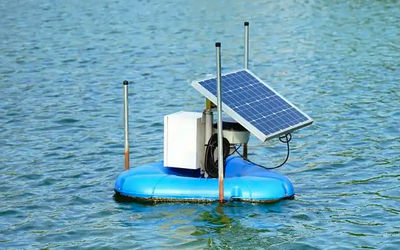

一、方案介绍
本方案采用高精度三轴姿态传感器（含陀螺仪+加速度计+磁力计），结合4G通信模块，实现对物体在空间中的俯仰角（Pitch）、横滚角（Roll）、航向角（Yaw）等姿态参数的在线、实时、远程监测。
用户可通过手机小程序实时查看当前姿态状态、历史数据趋势、告警记录，同时支持数据表格导出，用于结构健康诊断、轨迹回溯、运维管理或事故分析。
二、监测目标
-
实时采集设备/平台/结构的三维姿态角度（Pitch、Roll、Yaw）；
-
显示姿态变化趋势，识别姿态异常或失稳；
-
实现手机小程序实时数据查看、历史曲线分析；
-
超过设定阈值自动触发报警并记录；
-
数据支持表格格式导出（CSV、Excel）。
三、需求分析
|
应用场景
|
姿态监测需求说明
|
|---|---|
|
工程机械/塔吊
|
实时监测设备倾斜角度，预警侧翻风险
|
|
建筑结构/杆塔
|
监控长期倾斜演变趋势，防止结构性失稳
|
|
船舶/车辆/无人平台
|
姿态感知辅助航向控制、倾斜检测、动态路径调整
|
|
桥梁/隧道监控
|
检测关键部位姿态变形，辅助安全预警
|
|
军警/应急装备
|
快速布设姿态监控系统，远程查看并记录所有关键数据变化
|
四、监测方法
-
将姿态传感器终端安装在目标监测设备或结构物上；
-
实时采集三轴角度数据并通过4G网络上传至云平台；
-
云端服务器将数据同步到手机小程序和Web端；
-
用户通过小程序查看实时角度、告警状态和历史趋势；
-
系统支持按日、周、月导出数据为Excel表格进行分析。
五、应用原理
采用MEMS多传感器融合技术，将陀螺仪（角速度）、加速度计（线加速度）、磁力计（方向参考）组合，通过卡尔曼滤波算法实时输出三维姿态角度。通过4G物联网模组实现高速远程数据上传与实时通讯。
六、功能特点
-
三轴姿态角度实时采集（Pitch、Roll、Yaw）；
-
4G全网通通信，支持公网或专网平台接入；
-
手机微信小程序查看实时/历史数据；
-
支持设定角度阈值，超限自动报警提示；
-
表格导出功能（Excel/CSV），支持数据备份与分析；
-
支持离线缓存、断点续传，保障数据完整；
-
模块化设计，小体积防水外壳，便于安装与维护。
七、硬件清单（示意）
|
名称
|
数量
|
描述
|
|---|---|---|
|
三轴姿态监测终端
|
1
|
含陀螺仪+加速度计+磁力计，高精度姿态解算
|
|
4G通讯模组
|
1
|
支持移动/联通/电信全网通
|
|
数据采集主控单元
|
1
|
边缘计算与本地缓存
|
|
电源系统
|
1
|
DC12V或太阳能+锂电池供电
|
|
安装支架/保护壳体
|
1套
|
IP65防护等级，适应室外/工业部署
|
八、硬件参数（示例）
|
参数项
|
技术指标
|
|---|---|
|
姿态角测量
|
Pitch、Roll、Yaw 三轴角度
|
|
测量范围
|
±180°
|
|
分辨率
|
0.01°
|
|
姿态精度
|
±0.5°以内（动态）
|
|
通信方式
|
4G（支持TCP/HTTP/MQTT）
|
|
本地存储
|
≥16GB（断点续传）
|
|
输出频率
|
可设定，1~50Hz
|
|
防护等级
|
IP65～IP68
|
|
供电方式
|
DC12V、锂电池、太阳能可选
|
|
接口形式
|
RS485、Modbus、CAN（可选）
|
九、方案实现流程
-
现场勘察与安装点选定；
-
安装姿态监测终端并接通电源；
-
初始化通信配置与平台绑定；
-
在小程序端查看实时角度与设定告警值；
-
日常运行，系统自动上传数据并保存；
-
用户定期导出Excel数据用于分析或汇报。
十、数据分析与预警
-
实时数据曲线：可视化展示3个姿态角变化趋势；
-
角度超限报警：如Pitch超过10°，系统推送报警消息；
-
手机小程序提醒：角度异常自动提示，查看记录一键跳转；
-
历史趋势比对：便于查看长期变形或倾斜变化；
-
导出报表功能：按日/周/月导出数据CSV/Excel用于报告或建模分析。
十一、方案优点
-
便捷远程监控：手机查看，随时随地掌握姿态状态；
-
高精度三轴感知：适应多方向运动和角度变化；
-
快速部署：即插即用，支持无线供电与无线通讯；
-
异常即报，响应及时：提升结构物或设备运行安全性；
-
多端兼容：支持平台Web、APP、小程序多终端统一查看；
-
数据可导出：便于技术分析、管理汇报、记录归档。
十二、应用领域
-
建筑倾斜与塔吊监测
-
桥梁主梁/立柱结构姿态变化感知
-
船舶/车辆航行姿态监控
-
智能农业机械/工程机械姿态跟踪
-
高空设备（如吊篮、风力塔筒）姿态感知
-
科研/教学/运动姿态分析系统
十三、效益分析
|
类型
|
效益说明
|
|---|---|
|
安全效益
|
提前识别姿态异常，防范倾覆、失稳、结构隐患等
|
|
成本效益
|
替代人工测角与检查，远程运维节约人力成本
|
|
智能效益
|
支持集成预警联动、智能控制系统，推进数字化管理
|
|
数据资产
|
保留完整姿态历史，支撑分析、改进与追溯
|
十四、案例分享（可定制）
某水库取水塔部署姿态监测终端，结合4G实时上传，手机小程序查看倾角，每小时记录一次数据。汛期期间设备检测出塔体轻微偏移，平台立即告警并生成数据图表供值守人员分析，及时采取加固措施，避免设施结构问题进一步扩大。
