孔隙水压力（渗压）在线监测系统方案

时间：2025-04-09 涉川

一、方案背景

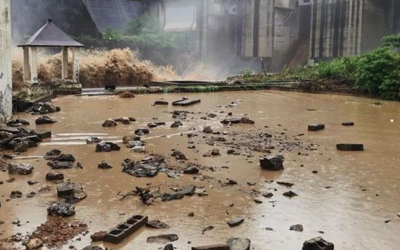

在岩土工程、地质灾害预警、水利水电及大型基础设施项目中，孔隙水压力（又称渗压）是判断土体稳定性的重要指标。土体中的孔隙水若压力升高，可能引发渗流、滑移、突涌、边坡失稳、坝体裂缝等重大结构性灾害。因此，建设一套智能化、远程化、连续性强的孔隙水压监测系统，对保障工程安全具有重要意义。

本方案采用振弦式渗压计、电容式渗压传感器等主流设备，结合无线4G传输技术与云平台管理系统，实现全天候无人值守的孔压数据采集、实时预警与数据可视分析。

二、监测目标

实时监测地下结构中土层孔隙水压力变化趋势；
判断是否存在渗流集中、突涌、封闭层压力异常等风险；
提供数据支撑，辅助设计调整、施工决策、边坡/坝体稳定评估；
通过平台联动，自动推送告警信息，实现快速响应机制；
建立完整的数据档案、可视化图表与报警记录系统。

三、系统构成

模块	功能说明
振弦式/电容式渗压传感器	埋设于目标土层，采集孔隙水压力值
数据采集终端	多通道输入，兼容振弦/模拟信号，支持温度补偿与本地存储
通信模块（内嵌4G）	远程上传数据至云端平台，断网自动缓存
供电系统	支持太阳能供电+锂电池，适应野外无市电场景
云平台/远程监控系统	实时数据展示、历史查询、报警记录、地图定位、权限管理、报表导出等功能集成

四、监测方法与布设策略

传感器选择建议
- 振弦式渗压计：抗干扰强，适用于长期监测；
- 电容式渗压传感器：精度高、响应快，适用于施工期快速变化的地层。
埋设方式
- 在设计深度的土层中钻孔埋设，通常一孔多点；
- 下端采用砂包防护以增强渗透性，上端水泥封孔以防水气入侵；
- 可垂向布设多个监测层，反映不同深度土层孔压分布。
布点区域建议
- 边坡：坡脚、滑带、潜在滑动面；
- 大坝：坝基、坝肩、坝体水平截面；
- 基坑：围护墙外、底板下关键支点；
- 隧道：衬砌外侧、洞室上下游；
- 滑坡体：滑体、滑床、滑带交汇区。

五、预警逻辑与等级建议

等级	孔隙水压力变化	状态描述	建议响应措施
正常状态	≤初始值 +10%	无异常变化，地层稳定	正常监控
关注状态	初始值 +10%～30%	土体水压缓慢上升，可能处于饱和边缘	增强采样频率、现场巡查
预警状态	初始值 +30%～50%	可能发生渗透失稳或滑带活跃	技术评估，采取应力释放措施
危险状态	≥初始值 +50% 或突变	存在滑坡、突涌、崩塌等危险迹象	停工处理，启动应急响应

六、硬件参数（示意）

项目	技术参数
振弦式渗压计	测量范围：0~~2MPa；精度：≤0.1%FS；温度范围：-20~~80℃
电容式渗压传感器	测量范围：0~5MPa；精度：≤0.2%FS；输出4-20mA/RS485
数据采集终端	多通道输入，支持频率与模拟量；支持4G通信与缓存
通信协议	MQTT/Modbus/HTTP；断网可缓存1万组以上数据
电源配置	太阳能板30W+锂电12V20Ah；续航20~30天
防护等级	IP67外壳，防水、防尘、防雷设计

七、平台功能模块

实时数据显示：孔压原始值、变化速率、温度；
趋势分析图表：日、周、月、季度数据对比分析；
地图定位与分布图：所有监测点分布可视化；
自动报警推送：短信、微信、邮件或App消息推送；
历史数据导出：Excel、PDF或图像格式导出报表；
权限管理系统：建设方、监理方、运维人员多级分权；
远程升级维护：支持OTA远程升级与参数配置管理。

八、方案优点

高精度监测：支持0.1%FS级别精度，适应微小变化捕捉；
实时性强：分钟级采样，随时反映孔压变化趋势；
远程智能化：免人工巡查，异常自动提醒，提高响应速度；
兼容性强：可同时接入雨量、渗流、位移等多类传感器；
环境适应性好：全天候运行，适应严寒高湿地质环境；
可拓展性强：后期可升级为边坡滑移、裂缝等综合监测系统。

九、适用场景

高边坡及地质滑坡体安全监测
基坑工程施工与支护期间的孔压变化控制
水利大坝坝体坝基孔压/渗透监测
隧道掘进前后围岩水压变化识别
地质灾害易发区实时预警系统建设
垃圾填埋场、尾矿库坝体的渗压预警

十、效益分析

效益类型	内容
安全效益	预警及时，避免因孔压升高导致的突发灾害事件，如边坡滑移、坝体渗管等
管理效益	可视化数据统一管理，运维人员可远程掌控多区域风险，提升巡检效率
经济效益	降低施工误判与事故成本，减少人工测量与数据录入时间，提升项目整体效益
技术效益	支持AI趋势识别与多参量联动，为地质建模与科学决策提供可靠数据基础
