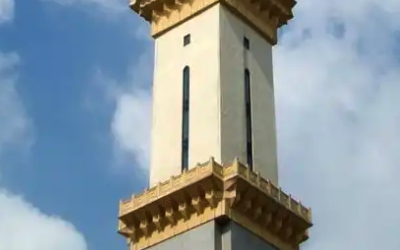

建筑高塔倾角监测方案
时间：2025-04-09
涉川
一、方案介绍
高塔、通信塔、广播塔、电力塔等高耸结构在强风、地震、地基沉降、结构老化等影响下，可能出现微小的倾斜和结构变化，如不及时监测和预警，可能引发倒塌等重大安全事故。本方案通过在高塔结构关键部位部署高精度倾角传感器，结合4G无线通信和云平台智能预警系统，实现全天候、无人值守的远程实时在线监测。
二、监测目标
-
实时监测塔体倾斜角度的变化趋势；
-
识别潜在结构位移、基础不均匀沉降等问题；
-
系统预警，防止高塔结构性坍塌；
-
支持多点协同监测，评估整塔受力状态。
三、需求分析
-
行业需求：通信、电力、应急管理、建筑设计等行业亟需对高塔结构进行动态监测；
-
环境需求：室外、无电源、无网络的高塔环境需具备低功耗和无线通信能力；
-
管理需求：运维人员需通过手机或平台实时了解状态，并快速响应异常。
四、监测方法
-
在高塔顶部、中部、基础等关键结构处布设三轴倾角传感器；
-
实时采集倾斜角度变化数据；
-
数据通过4G无线网关模块上传至云平台；
-
平台进行数据建模、趋势分析和预警判断；
-
超限触发短信、APP或声光报警等多重联动机制。
五、应用原理
本系统依赖于微机电系统（MEMS）倾角传感器原理，通过重力方向判断物体相对水平面的角度变化；再由采集终端定时读取数据，经边缘网关打包后通过4G模块上传至物联网云平台，平台自动分析并输出结果。
六、功能特点
-
支持0.001°高分辨率监测；
-
无需布线，4G联网实时传输；
-
内置电池/太阳能可选，低功耗，持续运行1-3年；
-
设定阈值超限，自动报警；
-
手机APP+电脑网页双端可视化查看；
-
支持远程配置、日志回溯、报表导出；
-
模块化设计，便于运维更换。
七、硬件清单
|
设备名称
|
数量
|
备注
|
|---|---|---|
|
三轴倾角传感器
|
N个
|
根据塔体高度与结构分布决定
|
|
数据采集网关
|
1套
|
带4G通信模块
|
|
电池或太阳能电源
|
1套
|
可选配置
|
|
云平台账号及接口
|
1套
|
支持可视化及报警功能
|
八、硬件参数（典型）
|
参数项
|
指标
|
|---|---|
|
量程范围
|
±90°
|
|
分辨率
|
0.001°
|
|
精度
|
±0.05°（典型）
|
|
数据刷新率
|
1~60秒可调
|
|
通信方式
|
4G全网通
|
|
工作温度
|
-40℃ ~ +85℃
|
|
电源供电
|
3.6V电池 / 太阳能供电
|
|
防护等级
|
IP67以上
|
九、方案实现步骤
-
勘察现场，确定倾角传感器安装点；
-
安装传感器和4G传输终端；
-
联调通信和平台接入；
-
设置报警阈值、监测周期；
-
启动平台，开始数据实时采集和展示；
-
进行周期性回溯和数据分析。
十、数据分析与预警
-
平台绘制倾角时间变化曲线；
-
提供长期趋势分析功能，判断地基变化趋势；
-
设定超限预警阈值（如 ±2°），超过后推送报警至管理人员；
-
联动控制其他应急设备（如关闭设备、打开警示灯等）。
十一、方案优点
-
全无线部署，施工便捷；
-
无需人工值守，远程监控；
-
云端大数据分析，实现智能诊断；
-
高稳定性，适应恶劣环境；
-
可集成裂缝监测、风速监测、震动监测等其他模块，打造结构健康综合平台。
十二、应用领域
-
高层建筑物安全监测
-
通信广播塔结构监控
-
电力输电铁塔位移倾斜监测
-
大型广告牌、桅杆、烟囱等安全监测
-
机场雷达塔、港口信号塔、风电塔基础位移评估
十三、效益分析
-
提升安全水平：对高风险结构实时监管，避免事故；
-
减少巡检成本：远程替代人工爬塔或测量；
-
加强科学管理：数据为建筑维护、加固、改造提供依据；
-
增强应急响应能力：通过预警，及时调度处理异常情况。
十四、案例分享
在江苏某沿海通信塔结构安全提升项目中，部署了本方案后，实现了每10秒自动上传一次倾角数据，系统在去年台风期间提前预警，成功避免了设备倾斜引起的信号中断。
