塔吊喷淋除尘智能控制阀门水泵方案
时间：2025-04-09
涉川
一、方案介绍
建筑工地塔吊作业中，高空吊装和材料运输常伴随扬尘污染，严重影响周边环境及作业人员健康。为响应智慧工地建设及环保政策，提出一套基于4G远程通讯技术的塔吊喷淋除尘智能控制方案，通过阀门、水泵、传感器联动，实现高空自动喷淋降尘。
二、监测目标
-
实现塔吊臂端高空精准喷淋除尘；
-
远程手机APP/平台控制喷淋系统启停；
-
支持定时喷淋、手动控制、自动触发三种模式；
-
联动环境监测，如扬尘浓度或风速判断喷淋时机；
-
自动控制电动阀门和水泵运行。
三、需求分析
|
问题现状
|
解决策略
|
|---|---|
|
高空扬尘严重
|
塔吊臂端自动喷淋除尘系统
|
|
人工控制效率低
|
手机APP远程操控、定时控制
|
|
降尘效果不稳定
|
根据环境扬尘/风速自动智能判断喷淋时机
|
|
雨天/强风喷淋浪费
|
联动天气传感器避免无效作业
|
|
施工现场供电不稳定
|
太阳能+锂电池辅助供电
|
四、系统原理

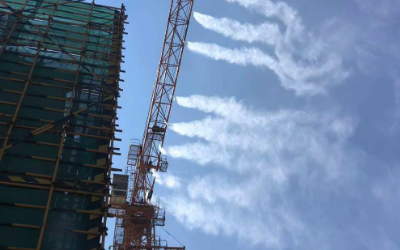

系统由安装在塔吊臂端的喷头、水管、智能电动阀门组成。通过地面水泵将水源抽送至高空，水路系统由智能阀门控制开关，喷淋任务可通过以下方式启动：
-
人工APP/平台远程控制；
-
定时自动喷淋程序；
-
扬尘浓度或风速传感器触发；
-
与视频监控联动实现作业区域智能判断。
所有指令通过4G无线模块与云平台对接，现场无需布线。
五、功能特点
-
高空自动喷淋，精准覆盖施工吊装扬尘区域；
-
远程APP一键控制水泵与阀门启停；
-
可设置喷淋时长、间隔、喷头顺序；
-
环保联动，扬尘/风速超标自动启动系统；
-
支持远程查看运行状态和水泵实时工作状态；
-
自带运行记录、报警记录、数据日志留痕；
-
支持声光报警、水箱缺水提醒等功能拓展。
六、核心硬件清单
|
设备名称
|
功能描述
|
|---|---|
|
高压喷头若干
|
喷雾覆盖塔吊臂端扬尘区域
|
|
智能电动球阀
|
控制水路启闭
|
|
雾化水泵
|
提供喷淋水压
|
|
4G远程控制器
|
数据采集、远程控制与联网传输
|
|
扬尘传感器（可选）
|
检测空气中PM10/PM2.5浓度
|
|
风速传感器（可选）
|
判断作业风速条件
|
|
APP或Web平台
|
操作界面与数据查看
|
|
太阳能供电（可选）
|
无市电区域提供稳定供电
|
七、硬件参数（部分示例）
|
名称
|
参数范围及说明
|
|---|---|
|
电动阀门
|
DC12V/24V，开关响应 ≤ 5秒
|
|
喷淋泵
|
0.75～2.2kW，流量10–30L/min
|
|
4G控制器
|
支持电信/移动/联通，内置SIM
|
|
喷头雾化半径
|
1–2米（单喷头），支持多喷组合
|
|
扬尘监测精度
|
PM2.5 ±10%，响应≤10s
|
|
风速范围
|
0–30m/s，精度±0.5m/s
|
八、方案实现步骤
-
安装高压喷头于塔吊臂端；
-
布设PE水管或高压软管沿塔身连接至水泵；
-
电动阀门安装于水管出口处，控制喷头通断；
-
水泵放置于地面水源处，连至智能控制器；
-
安装4G控制器并绑定至平台/手机；
-
（可选）接入扬尘/风速传感器用于智能联动；
-
配置定时喷淋计划与手动远程开关功能；
-
系统运行后可远程启停、查看水泵与喷淋状态。
九、数据分析与联动机制
-
自动记录喷淋次数、持续时长、水泵运行周期；
-
与环境数据联动进行启动判断，降低水资源浪费；
-
异常报警，如水泵故障、缺水、阀门卡顿等；
-
可选短信、微信通知报警方式；
-
运行数据支持Excel导出、图表分析。
十、方案优点
-
施工扬尘治理更高效，符合环保监管标准；
-
高空精准喷淋，作用直达扬尘源；
-
节能降耗，按需喷淋智能控制；
-
简单易部署，无需改动塔吊原有结构；
-
平台+APP远程操作，随时随地掌控设备；
-
支持多塔吊统一管理、集中控制。
十一、应用场景
-
房建工地、道路桥梁、隧道建设中的塔吊作业扬尘治理；
-
城市智慧工地监管平台配套系统；
-
环保部门联合治理项目；
-
风险高、扬尘严重的重点工程。
十二、效益分析
|
项目
|
效益表现
|
|---|---|
|
环保达标
|
有效降低PM10/PM2.5指数，提升周边空气质量
|
|
安全可控
|
避免风大扬尘作业带来安全风险
|
|
降低人工成本
|
自动喷淋系统代替人工爬塔操作，提升效率
|
|
智慧升级
|
与智慧工地平台兼容，推动施工信息化进程
|
十三、案例参考
深圳某高层项目采用本系统，搭配4台塔吊的高空喷淋设备与水泵自动启停系统，在多次环保检查中顺利达标，全天候智能喷淋显著改善施工环境，为总包方节省了近40%人力降尘成本。
