4G管廊积水水位监测

时间：2025-04-14 涉川

一、产品概述
本系统是一款集成式4G无线积水监测终端，由高精度液位传感器（S-WLEV）与多功能智能采集主机（S-CJ710）组合构成，搭载36Ah大容量电池供电系统和防水壳体封装设计，专为城市地下管廊、配电井、隧道等易积水区域实时监测而设计。设备支持数据周期性上传与远程阈值告警功能，具备高可靠性、低功耗、免维护等特点，满足城市防涝预警的快速部署与长期运行需求。

二、核心功能

高精度液位监测
- 实时检测管廊底部液位高度，支持0～1000mm精度监测，最小分辨率达0.1mm，反应灵敏，适应快速积水场景。
4G无线远程传输
内置工业级4G模块，数据可通过公网网络自动上传至物联网平台，支持远程配置、远程查询与在线故障诊断。
数据上传周期支持0～1440分钟（即0～1天）范围内灵活设置，可根据积水风险分时段调整频率（如雨天每10分钟，上报密集；晴天每天一次，节能运行）。
配置36Ah工业锂电池，无需市电支持，支持无光环境连续运行3～6个月，真正实现野外免维护部署。
所有元件集成于高强度防护盒中，防尘、防水、防腐蚀，适用于潮湿、闷热、积水反复场景。
支持手机APP及电脑网页平台双端管理，用户可远程查看液位曲线、报警记录、设备运行状态等。
可调上报周期
独立电池供电
IP65级防水盒安装
平台可视化管理

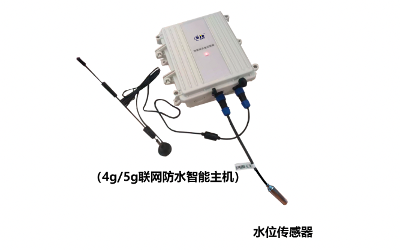

三、设备组成

组件名称	技术说明
液位传感器	S-WLEV系列，基于扩散硅压力芯片，0~1000mm，精度±0.5%，分辨率0.1mm，RS485或4-20mA输出
智能主机	S-CJ710型，10路模拟量输入、RS485通讯，支持4G通讯、Modbus协议、内置Flash存储
通讯模块	工业级4G模块（全网通），支持定时上报与远程参数调取
电源系统	36Ah锂电池供电，待机功耗<0.1W，续航3~6个月（典型应用）
外壳与结构	防水防尘工业级外壳（IP65），可挂壁或地面固定，具备锚固孔位与接线防脱接口

四、关键技术参数

项目	参数值与说明
液位测量范围	0～1000mm（可定制）
液位精度	±0.5%FS
液位分辨率	0.1mm
传感器输出形式	RS485 / 4-20mA可选
主机供电电压	DC 12～24V
电池容量	36Ah（内置可更换）
通信方式	4G（可定制NB-IoT/LoRa版本）
数据上传周期	0～1440分钟可调
工作温度	-30℃～+70℃
防护等级	主机箱IP65，传感器IP68
数据存储	内置8Mbit Flash，断网续传功能
接线方式	快插接头或工业接线端子
平台接口	APP+网页平台，支持数据导出、历史曲线、地图展示、报警推送

五、应用场景

城市地下综合管廊
电力、电信光缆井道
隧道排水口积水监控
道路低洼积水点布控
雨季城市防涝系统补充监测
轨道交通站点地下层积水预警

六、使用方式

将传感器固定于管廊低位积水凹槽区域
主机及电池装配于上方墙体或吊挂支架，线缆密封防脱处理
启动设备，平台绑定后即自动开始采集与上传数据
可远程设置报警液位阈值，如超过200mm自动推送短信/微信告警
后台定期导出数据，可配合泵站或应急处理联动

七、系统优势总结

一体化设计，免外接电源、免布线、免值守
高灵敏度、抗干扰能力强，适用于弱水流、快速淹没场景
可调节上传频率，按需节能，适配不同时段风险防控
多平台数据查看，支持项目级管理与多站点布控
易安装，适合快速应急部署或永久布设方案
