煤炭露天堆场粉尘监测智慧喷淋抑尘

时间：2025-04-17 涉川

一、方案背景
露天煤炭堆场由于风力扰动、机械作业及运输转运过程易产生大量扬尘，直接影响环境空气质量、安全生产及周边居民生活。传统人工洒水方式存在覆盖不足、浪费水资源、无法根据粉尘浓度动态调节等问题。
为解决上述痛点，本方案通过布设粉尘在线监测系统，结合智能喷淋系统、水泵启停控制、自动化电磁阀门管理、4G无线远程监控，实现煤堆区扬尘的精准感知、智能响应、分区联动、远程控制、节水高效的全过程自动抑尘系统。

二、方案目标

实时在线监测堆场空气中的PM2.5、PM10粉尘浓度；
依据粉尘浓度智能启停喷淋系统，自动调节喷淋强度与频率；
实现喷淋区域的自动阀门控制，按需分区喷洒；
通过4G模块远程上传数据至云平台，实现数据可视化与手机APP远程操控；
保障抑尘效率的同时节约用水，提升堆场环保管控水平。

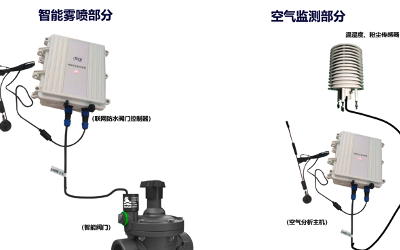

三、系统组成架构

模块名称	功能描述
粉尘监测仪	实时监测PM2.5/PM10浓度，带温湿度、风速风向参数，提供触发条件
自动喷淋系统	分区布设喷头，联动电磁阀+水泵启动，实现雾化喷洒控制
智能水泵控制系统	恒压变频水泵，自动启停与水压调节，提升喷洒效率与稳定性
电磁阀控制节点	多通道解码器/无线阀控模块，控制各喷区电磁阀按需开闭
数据采集与通信主机	集成4G模块，采集粉尘/风速/开关信号，上报平台，接收远程控制指令
云端监控平台与小程序	提供实时数据显示、阈值设置、远程启停、报警推送、运行日志等多项功能
辅助系统	支架、球阀、控制箱、电缆管线、喷头配件、太阳能供电系统（选配）

四、核心设备技术参数（示例）
1. 粉尘监测仪

监测因子：PM2.5、PM10、温度、湿度、风速、风向；
测量范围：0~1000μg/m³；
精度误差：±10%；
输出方式：RS485/4G/NB-IoT，可主动上传；
安装方式：立杆/墙装，防护等级IP65以上。

2. 智能喷淋系统

喷头类型：高雾化锥形喷头/扇形喷头（覆盖面广，雾化颗粒细）；
管道材质：耐腐蚀PE/不锈钢管道；
电磁阀口径：DN25/DN32，响应时间<2s；
控制方式：本地+远程+联动三种启停方式；
支持喷淋频率、时长可设定控制。

3. 智能水泵控制系统

水泵功率：根据堆场大小配置3~15KW；
控制柜：恒压变频，带手/自动切换，具备过流过压保护；
启动延迟控制：有效保护电机和供水管网；
联动机制：可接粉尘传感器阈值自动启停。

4. 通信与平台

通信方式：4G全网通，支持远程参数设置与数据采集；
云平台：图形界面展示浓度曲线、水泵状态、喷淋分区；
APP/小程序：报警推送、远程手动启停、阈值调整；
报警策略：超标值提醒、水泵异常、电磁阀失效提示等。

五、系统功能亮点
✅ 实时粉尘感知

精准感知空气中颗粒物浓度变化，动态响应风向与堆料作业影响；

✅ 智能响应喷淋

浓度超标立即启动喷淋作业，浓度降低后延迟关闭，有效抑尘；

✅ 分区联动控制

可按区域、时段设置喷洒优先级，实现高效、按需喷洒控制；

✅ 节能环保运行

搭载智能变频泵与阀门系统，根据实际需求调节水压与喷洒时长；

✅ 远程智能管控

支持PC端与手机APP远程启停、报警处理与系统管理；

✅ 数据留痕与对接扩展

所有监测与运行数据支持导出、分析，可对接智慧环保云平台、企业数据中心。

六、适用场景

煤矿堆场、火电厂煤料区
港口煤码头堆区
矿山原煤露天堆放场
铁路煤炭运输中转站
物料装卸点扬尘管控区域
储煤棚外围及作业区边界抑尘控制

七、预期效益

类型	效益说明
环保效益	降低PM10/PM2.5排放，实现堆场扬尘可控，提升环保达标水平
安全效益	降低粉尘浓度，减少爆炸/作业人员吸入风险
管理效益	智能联动运行，减少人工值守、巡检频率，提高响应速度
节水效益	按需喷洒，大幅减少不必要水浪费，节水率达30~50%
政策效益	满足地方环保局/应急部门关于“可视化+自动化抑尘”监管要求，便于项目申报与验收
