光纤光栅位移计在桥梁建筑结构中的应用，主要用于对关键结构部位进行位移、变形的长期在线监测。通过布设光纤光栅位移计，实现对桥梁主梁、桥墩、支座、伸缩缝、基础等关键构件在使用过程中的细微位移变化进行连续监控，以保障桥梁结构的安全稳定运行。本方案采用光纤光栅位移计对桥梁建筑结构实施全天候、全生命周期位移监测。通过布设多点位移传感器阵列，结合数据采集主机、光纤通道与远程传输模块，构建桥梁健康监测系统，形成数据采集—传输—分析—预警一体化闭环系统。

监测目标：

需求分析：
桥梁结构在运营期间受交通荷载、温湿度变化、材料疲劳、地质沉降等因素影响，存在位移累积风险。传统的人工巡检难以实现连续、高精度、隐蔽部位的动态监测，迫切需要引入自动化、免维护、精度高的监测设备。

监测方法：

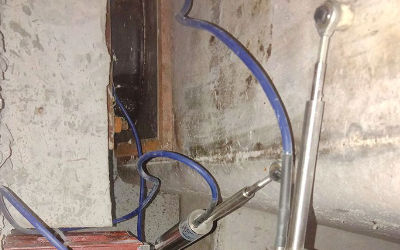

在桥梁伸缩缝、主梁跨中、支座处布设光纤光栅位移计，通过光纤连接至解调仪，实现多点同步采集。监测数据通过4G/有线网络传输至桥梁结构健康监测平台，系统自动分析并生成变化趋势图表和预警信息。

应用原理：
光纤光栅位移计利用光纤布拉格光栅的波长漂移特性，将位移引起的光栅应变变化转换为波长变化，通过解调设备读取变化值，实现高精度位移测量。由于采用光信号传输，不受电磁干扰、湿度、雷击等环境影响，适用于桥梁这种户外恶劣环境下的长期部署。

功能特点：

硬件清单：

硬件参数（以典型型号为例）：

方案实现：

数据分析：
平台自动生成位移时序曲线、变化速率图、峰值统计表等，支持导出报表和历史数据比对。结合气象、交通荷载等多源数据，分析桥梁结构行为变化规律，辅助管理决策。

预警决策：
系统支持多级阈值设定（预警、报警、紧急报警），当位移超过安全限值，系统通过短信、微信、平台推送等方式通知管理人员，及时处置。可结合AI模型分析趋势，实现风险预测。

方案优点：

应用领域：

效益分析：

案例分享：
在某省高速公路大桥上部署光纤光栅位移计，用于跨中挠度、支座沉降在线监测。系统成功捕捉到桥梁在极端天气和高峰载荷下的变形特征，为管理单位优化加固措施和限载方案提供了重要数据支持。
