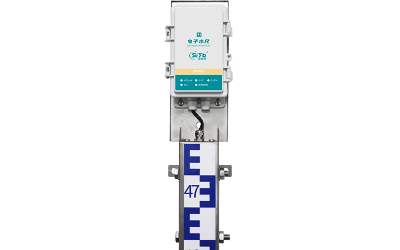

一体化电子水尺
时间：2025-04-25
涉川
产品介绍
一体化电子水尺是一种专为现代水文监测需求而研发的高精度、低功耗、智能化水位监测设备。它集成了静电感应测量单元、NB-IoT远程通信模块、BLE蓝牙现场配置接口、内置大容量电池与本地存储系统于一体，通过先进的低功耗微控制技术，实现全天候、全自动、无人值守的数据采集与传输。该设备采用ABS高强度工程塑料外壳，一体化结构设计，具备IP68级防护能力，能够在长期浸水、泥沙淤积、高湿高腐蚀等极端环境下稳定运行。产品不仅满足城市防汛、水库河道灌区的常规水位监测需求，还适用于隧道、地铁、地下管廊等多种复杂环境。
一体化电子水尺是一种专为现代水文监测需求而研发的高精度、低功耗、智能化水位监测设备。它集成了静电感应测量单元、NB-IoT远程通信模块、BLE蓝牙现场配置接口、内置大容量电池与本地存储系统于一体，通过先进的低功耗微控制技术，实现全天候、全自动、无人值守的数据采集与传输。该设备采用ABS高强度工程塑料外壳，一体化结构设计，具备IP68级防护能力，能够在长期浸水、泥沙淤积、高湿高腐蚀等极端环境下稳定运行。产品不仅满足城市防汛、水库河道灌区的常规水位监测需求，还适用于隧道、地铁、地下管廊等多种复杂环境。
功能特点
-
精度高：水位测量精度高达1cm，精细响应水位细微变化，适用于高要求水文工程
-
智能通信：支持NB-IoT通信协议，兼容COAP、MQTT以及私有定制协议，实现设备广域网远程监控和批量管理
-
蓝牙辅助调试：配备BLE 4.0蓝牙通信模块，现场使用手机APP即可完成参数设置、状态查询与维护操作
-
多模式运行：具备定时上报、自适应上报、水位变动触发等多种工作模式，灵活应对多变应用需求
-
强大本地存储：内置数据存储模块，支持缓存50万组以上监测数据，在通信中断后可自动续传，确保数据不丢失
-
超低功耗：平均功耗不超过165mW，待机功耗仅0.33mW，极大延长续航时间
-
电池持久续航：内置10AH锂电池，支持标准条件下连续上传6万次，可扩展外接20AH电池包用于长周期工作
-
安全监控功能：内设非接触式开关，低电量报警及温湿度监控系统，增强设备运行的安全性与可靠性
-
外壳耐用：ABS塑料外壳一体化成型，防尘防水、抗UV老化、抗冲击，适用于户外严苛环境
-
国标兼容：支持水文、水资源领域标准传输规约，便于集成至现有监测平台
监测原理
本设备基于静电感应原理，通过检测探头与水体之间电容值的变化反映水位高度。传感单元持续进行高频采样，采集的数据经MCU处理器实时计算并修正误差，最终将水位高度转换为标准数据。设备根据设定频率上传至远程平台或存储至本地模块，并在必要时通过NB-IoT网络进行实时推送。设备可设置为空高、水深或倾斜测量等工作状态，满足不同现场安装条件下的水位计算要求。
设备参数
供电电压：DC 3-5V
测量量程：2m
测量精度：±1cm
测量分辨率：1cm
通信方式：NB-IoT（支持COAP、MQTT协议，可定制私有协议）
蓝牙通信：BLE4.0，支持APP现场配置
平均功耗：≤165mW
待机功耗：≤0.33mW
本地存储容量：50万组以上数据
上传频次：≥6万次（标配10AH电池）
电池配置：内置10AH锂电池，可扩展外置20AH电池
外壳材质：ABS塑料
防护等级：IP68
安装方式：壁挂式、直插式、倾斜安装
工作模式：定时报送、水位触发、蓝牙本地调试
安全功能：低电量报警、非接触式开关、内部温湿度监测
协议支持：水文、水资源行业标准规约
应用行业
一体化电子水尺适用于各类需实时、高频水位监测的行业场景，主要包括但不限于：
本设备基于静电感应原理，通过检测探头与水体之间电容值的变化反映水位高度。传感单元持续进行高频采样，采集的数据经MCU处理器实时计算并修正误差，最终将水位高度转换为标准数据。设备根据设定频率上传至远程平台或存储至本地模块，并在必要时通过NB-IoT网络进行实时推送。设备可设置为空高、水深或倾斜测量等工作状态，满足不同现场安装条件下的水位计算要求。
设备参数
供电电压：DC 3-5V
测量量程：2m
测量精度：±1cm
测量分辨率：1cm
通信方式：NB-IoT（支持COAP、MQTT协议，可定制私有协议）
蓝牙通信：BLE4.0，支持APP现场配置
平均功耗：≤165mW
待机功耗：≤0.33mW
本地存储容量：50万组以上数据
上传频次：≥6万次（标配10AH电池）
电池配置：内置10AH锂电池，可扩展外置20AH电池
外壳材质：ABS塑料
防护等级：IP68
安装方式：壁挂式、直插式、倾斜安装
工作模式：定时报送、水位触发、蓝牙本地调试
安全功能：低电量报警、非接触式开关、内部温湿度监测
协议支持：水文、水资源行业标准规约
应用行业
一体化电子水尺适用于各类需实时、高频水位监测的行业场景，主要包括但不限于：
-
城市内涝预警与智慧排水系统
-
河道、水库、灌溉区的自动水位测控系统
-
地铁隧道、地下商场、地下车库等低洼区域的防涝监控
-
水产养殖、水工建筑物、泵站、取水口等实时水位反馈系统
-
智慧水务平台数据终端接入
-
应急响应和现场移动布控设备（水文巡检临时部署）
安装方式
设备提供多种安装方案以适配不同环境：
设备提供多种安装方案以适配不同环境：
-
壁挂式安装：适用于硬质护岸、水位井、泵站外墙等垂直安装表面；
-
倾斜安装：通过支架调节角度，提高读取效率，适应特殊地形结构；
-
立杆/插桩安装：适用于河道、水库等开阔水域，通过插桩支架固定；
配件包含支架组件、螺栓包、刻度膜、接线防水接头等，便于用户快速部署。
使用场景
-
城市主干道低洼点水位自动报警
-
水库超蓄监控与防汛预警系统
-
农田灌溉区水位可视化调度管理
-
海堤沿岸潮位监测与实时推送
-
地下车库和地铁站点的内涝预防系统
-
水厂、养殖场水位精准监控系统
-
灾害应急项目中的临时快速部署水位监测终端
效果分析
部署该电子水尺后，可实现全天候无人值守水位自动监测，大幅提升数据获取效率与精度。依托NB-IoT窄带广域网络，即使在偏远山区、信号弱覆盖区仍可稳定通信。数据实时推送至云端平台，结合历史数据与动态趋势图，实现精准预警与科学决策。同时，本地大容量存储及断点续传机制保障通信故障期间的数据完整性，增强系统整体稳定性。
国标规范
部署该电子水尺后，可实现全天候无人值守水位自动监测，大幅提升数据获取效率与精度。依托NB-IoT窄带广域网络，即使在偏远山区、信号弱覆盖区仍可稳定通信。数据实时推送至云端平台，结合历史数据与动态趋势图，实现精准预警与科学决策。同时，本地大容量存储及断点续传机制保障通信故障期间的数据完整性，增强系统整体稳定性。
国标规范
-
GB/T 11828-2002《水文自动测报系统技术条件》
-
SL 651-2014《水文监测数据传输协议》
-
GB 4208-2017《外壳防护等级（IP代码）》
-
GB/T 13604-2017《城市排水监测与控制系统技术规范》
-
GB/T 25001-2020《信息安全技术 物联网安全指南》
-
SL 180-2015《水情自动测报系统设计规范》
参考文献
[1] 水利部.《水文监测技术手册》
[2] 国家标准化管理委员会.《物联网设备通信协议通则》
[3] 刘志文.《智慧水务系统架构与应用研究》
[4] 中国电信.《NB-IoT物联网终端设计白皮书》
[5] 清华大学.《水利信息化工程实践与案例分析》
[1] 水利部.《水文监测技术手册》
[2] 国家标准化管理委员会.《物联网设备通信协议通则》
[3] 刘志文.《智慧水务系统架构与应用研究》
[4] 中国电信.《NB-IoT物联网终端设计白皮书》
[5] 清华大学.《水利信息化工程实践与案例分析》
