    输电线路振动监测方案
    时间：2025-04-27 涉川
    一、方案介绍

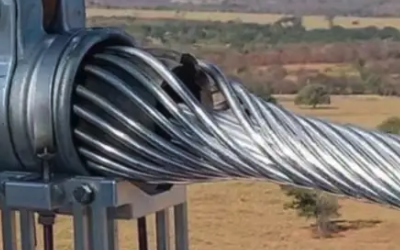

    输电线路长期运行过程中，受风振、雨振、冰振等环境因素影响，容易产生不同形式的振动，导致导线疲劳、金具松动甚至断线事故。通过建立输电线路振动在线监测系统，实时掌握导线振动特性，提前识别风险，辅助运维决策，保障电网运行安全和线路健康寿命。

    二、监测目标
    1. 实时监测导线风振、雨振、冰振等多种振动状态。
    2. 记录振动频率、幅度、加速度、能量等参数。
    3. 识别异常振动行为，提前预警潜在隐患。
    4. 形成历史振动数据库，支撑维护策略优化。
    5. 辅助指导防振器布设和检修计划制定。
    三、需求分析
    1. 传感器需具备高灵敏度、宽频响、高防护等级。
    2. 监测终端需耐高温、抗腐蚀、抗强电磁干扰。
    3. 系统需支持无线远距离数据传输和低功耗运行。
    4. 平台需提供振动趋势分析、异常报警和数据可视化。
    5. 满足全天候运行，适应各种恶劣环境。
    四、监测方法
    • 在重点区段（跨越区、高风区、冰冻区）布设振动传感器。
    • 采用三轴加速度传感器实时采集振动数据。
    • 利用边缘计算终端初步筛选异常事件。
    • 通过4G/5G/北斗短报文等方式回传数据。
    • 后端平台进行频谱分析、趋势预测和智能告警。
    五、应用原理
    传感器实时感知导线振动产生的加速度变化，经数据处理模块提取频率、振幅、能量等特征参数，结合历史数据与设定阈值比对，识别异常工况并推送告警信息，支持智能维护和风险干预。
    六、功能特点
    1. 高精度振动检测（频率0.1Hz-300Hz，幅值0.01g起测）。
    2. 振动类型识别（风振、雨振、冰振等）。
    3. 异常振动实时告警与历史分析。
    4. 可视化振动曲线与能量变化图。
    5. 低功耗设计，支持太阳能自供电。
    6. 设备异常（断电、通讯中断）自检自报。
    七、硬件清单
    1. 三轴高精度加速度传感器
    2. 数据采集与边缘分析终端
    3. 太阳能供电模块+锂电池组
    4. 4G/5G无线通讯模块或北斗短报文模块
    5. 安装夹具、防护外壳
    6. 后端数据接收服务器与可视化平台
    八、硬件参数（量程、精度）
    • 加速度测量范围：±16g，分辨率0.001g
    • 频率响应范围：0.1Hz~300Hz
    • 测量精度：±2%
    • 通信距离：≥5km（可扩展）
    • 供电系统续航：≥30天无光照运行
    • 防护等级：IP68
    • 工作温度：-40℃ ~ +85℃
    九、方案实现
    1. 选取典型区段和重点监测点（长跨、塔头、冰挂区域）布设。
    2. 每个点位安装传感器和通讯终端，完成初步组网。
    3. 平台部署数据接收与分析模块，设定振动指标阈值。
    4. 完成设备调试和报警联动设置。
    5. 定期对系统进行维护和标定，确保监测精度。
    十、数据分析
    • 振动频率变化趋势分析。
    • 高能量振动次数统计。
    • 极端气象条件下振动特性分析。
    • 导线疲劳寿命预测与防振器优化布局。
    • 各区段振动风险等级评估与动态分级管理。
    十一、预警决策
    • 振幅、加速度超过阈值报警。
    • 出现异常频率或模式识别自动推送。
    • 冰振、雨振异常自动报警。
    • 设备离线、供电异常、通讯故障报警。
    • 辅助制定检修、加固、紧急巡检计划。
    十二、方案优点
    • 振动检测范围广，适配多种环境。
    • 远程在线监控，极大减少人工巡检频次。
    • 智能识别与预警，防止事故发生。
    • 成本可控，可灵活扩展。
    • 数据资产化管理，助力智能运维转型。
    十三、应用领域
    • 500kV及以上高压输电线路
    • 特高压交直流线路
    • 大跨度跨越区输电工程
    • 冰雪灾害高风险地区输电网
    • 新能源并网送出线路
    十四、效益分析
    • 故障发生率下降30%-50%。
    • 巡检人力成本降低40%以上。
    • 线路可用率提高3%-5%。
    • 延长导线及金具使用寿命20%以上。
    • 加快隐患发现与响应速度50%以上。
    十五、国标规范
    • DL/T 1832-2018 输电线路动态监测技术规范
    • DL/T 695-1999 输电线路杆塔结构振动测试规程
    • GB/T 26168-2010 输电线路在线监测系统技术规范
    • IEC 60826:2017 Overhead transmission lines – Design criteria
    十六、参考文献
    • 《输电线路风振控制与在线监测技术研究》
    • 《高压输电线路在线监测系统原理与应用》
    • 《输电工程电气设计规范解析》
    十七、案例分享
    在内蒙古某±800kV特高压直流输电线路应用该振动监测系统后，首次实现了全线多点振动实时监控，2024年冬季极端大风期间成功预警4起风振异常事件，提前采取加固措施，有效避免了导线损伤，项目年巡检人次下降48%，极大提升了线路运行安全性与经济性。
