电镀厂水位控制智能阀门抽水方案

时间：2025-04-29 涉川

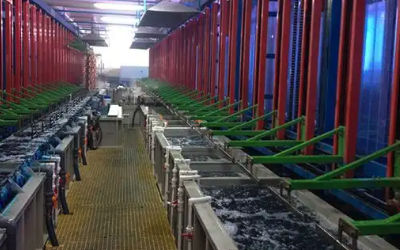

1. 方案介绍
电镀厂在生产过程中会产生大量含有重金属离子的工艺废水，若处理池或暂存池水位异常升高，容易发生溢流，造成环境污染与安全隐患。为此，本方案提出基于智能阀门+水位监测+自动抽水控制的解决方案，实现电镀厂废水池或调节池的水位实时监控、远程自动控制抽排水，保障废水处理流程稳定运行，提升管理效率，减少人工巡检频次。

2. 监测目标

实时监测电镀废水池液位高低
自动控制抽水泵启停，维持水位在安全区间
出现高水位风险自动报警、远程抽排控制
提供水位历史趋势记录与分析报告

3. 需求分析

电镀废水波动性强，易超标或溢流
工艺要求精准控制进水与排水同步平衡
人工控制抽水延迟大，响应慢，风险高
需实现无人值守、远程控制、智能联动
受限于环境，需设备耐腐蚀、抗干扰能力强

4. 监测方法

在废水池或调节池内布设超声波水位传感器或压力式液位计
传感器采集水位实时数据，通过RS485或4G上传控制主机
根据设定上下限水位值，自动控制智能阀门和抽水泵运行
支持手动/自动两种工作模式，便于调试与应急操作

5. 应用原理
系统利用超声波或压力式水位传感器感知液位高度，结合PLC或物联网控制主机判断水位状态，智能阀门与水泵通过继电器模块联动，自动执行抽水控制。4G模块将监测与控制信息上传至云端平台，管理人员可通过网页或微信小程序远程查看与操作，实现水位-抽水-阀门的闭环控制。

6. 功能特点

实时水位自动采集，误差小、响应快
支持超限自动抽水，防止液位溢出
智能阀门控制进排水流程，调节更灵活
云平台/小程序远程操作与查看数据
报警提醒（液位过高、设备故障）及时推送
数据存储、图表分析、历史回查功能完善
模块化设计，易扩展与维护

7. 硬件清单

超声波水位传感器/压力液位计 ×1
智能控制主机（内置PLC或远程IO控制）×1
4G数据传输模块 ×1
智能电动阀门（电动或电磁型）×1
潜污泵或耐腐蚀抽水泵 ×1
配电箱、线缆、防护箱等附件
云平台账号、微信小程序接入服务

8. 硬件参数（量程、精度）

水位传感器量程：0~5米（可定制）
水位测量精度：±0.3% F.S
阀门驱动方式：AC220V/DC24V，常开/常闭型可选
水泵流量范围：5~~30 m³/h，扬程：5~~15米
通讯方式：RS485、Modbus、4G全网通
电控箱防护等级：IP65
阀门材质：PVC、PP、304不锈钢可选，耐酸碱腐蚀

9. 方案实现

在电镀厂调节池内安装水位传感器并接入主控箱
设定控制逻辑：水位高于上限→自动开启抽水泵；水位低于下限→停止抽水
电动阀门联动控制进水或分流通道，动态调节水量
数据通过4G模块实时上传至云平台
用户通过微信小程序或网页远程查看水位、启停泵或调节阀门
支持定时巡检、异常报警与日志存储

10. 数据分析

水位趋势曲线分析，发现异常波动
抽水时间与频率统计，优化抽水计划
异常水位超限记录自动生成报表
支持导出数据（EXCEL、PDF）用于环保监管备案
可与废水水质监测系统联动，实现液位+水质综合管理

11. 预警决策

水位高于上限→自动报警+强制抽水启动
水位过低→报警停泵，防止空转损坏
抽水设备或阀门故障自动推送维护提醒
支持对接环保在线平台、企业内部MES系统进行报警联动

12. 方案优点

实现全流程自动化水位控制，降低人工操作失误
远程操作响应快，提高抽排效率
系统稳定性高，适应电镀厂腐蚀性环境
多层次权限管理，数据安全可控
可灵活扩展与后续其他设备联动（如pH、重金属等）

13. 应用领域

电镀厂、表面处理车间污水调节池
化工厂中和池、缓冲池液位控制
医疗、印染、电子、线路板制造废水站
环保在线监测前端自动化控制系统

14. 效益分析

经济效益：减少水泵维护与能源浪费，降低人工巡检与误操作成本
管理效益：提高水处理运行效率，保障工艺连续性
环保效益：避免废水外溢造成环境污染，符合环保法规
社会效益：推动电镀行业绿色低碳智能化转型

15. 案例分享
广东某大型电镀产业园采用本方案后，污水调节池实现24小时水位智能调控，抽水泵启动次数减少30%，有效杜绝池体溢流事故，系统稳定运行超过两年，获当地环保局认可并推广至其他车间。
