本地化智能自动化灌溉（替换进口方案）
时间：2025-05-01
涉川
一、方案介绍
本方案基于“精准用水、节能环保”的原则，采用本地化智能灌溉控制技术，融合土壤湿度感知、雨量感应、电磁阀自动控制等核心功能，适用于农田、园林、苗圃等对水资源调配精度要求较高的场景。
本方案基于“精准用水、节能环保”的原则，采用本地化智能灌溉控制技术，融合土壤湿度感知、雨量感应、电磁阀自动控制等核心功能，适用于农田、园林、苗圃等对水资源调配精度要求较高的场景。
二、监测目标
-
实时监测土壤湿度变化；
-
感知是否有降雨发生；
-
自动化控制灌溉电磁阀；
-
实现“按需灌溉，雨停即灌，水足即停”。
三、需求分析
-
每个灌溉控制单元需具备独立决策能力；
-
控制器与传感器配套使用，实现自主控制，无需依赖云端；
-
供电方式需采用低功耗电池（12V/24V），以适应野外部署；
-
全场需控制 11 个电磁阀（7个De90、2个De75、2个De50）；
-
系统需防雨、防尘、抗干扰，适应复杂野外环境。
四、监测方法
-
土壤湿度传感器埋设于根系分布层，实时上报含水量；
-
雨量传感器安装于开阔区域，判断降雨状态；
-

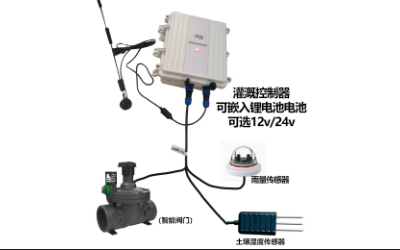

灌溉控制器接收数据后做出决策，自动启闭电磁阀。
五、应用原理
-
控制器通过采集土壤湿度值，与设定阈值进行比较；
-
湿度低于阈值，控制器开启对应电磁阀；
-
湿度达到设定上限或雨量传感器检测到降雨，则自动关闭阀门；
-
实现“先测后灌、雨停即灌”的闭环控制。
六、功能特点
-
全无线独立控制，分区管理；
-
低功耗设计，支持电池更换；
-
支持本地设置和远程查看（预留扩展接口）；
-
自主运算，无需依赖云端判断；
-
支持断点续灌，保障作物灌溉完整性；
-
雨天禁灌，避免浪费水资源。
七、硬件清单
|
序号
|
设备名称
|
数量
|
|
1
|
智能灌溉控制器（电池供电）
|
11
|
|
2
|
电磁阀（De90）
|
7
|
|
3
|
电磁阀（De75）
|
2
|
|
4
|
电磁阀（De50）
|
2
|
|
5
|
土壤湿度传感器
|
11
|
|
6
|
雨量传感器
|
11
|
|
7
|
太阳能辅助供电模组（可选）
|
11
|
八、硬件参数
土壤湿度传感器
土壤湿度传感器
-
量程：0~100%（体积含水率）
-
精度：±3%
-
响应时间：<1s
-
输出方式：Modbus RS485/电压/电流（定制）
雨量传感器
-
类型：光学雨量技术、干接点输出
-
分辨率：0.2 mm
-
精度：±4%
-
触发条件：任意微降雨触发
灌溉控制器
-
电源：12V/24V DC电池
-
通讯： RS485（当前本地控制无需通讯）
-
控制路数：1路控制1个电磁阀
-
防护等级：IP65
九、方案实现
1. 每个区域部署独立控制单元；
2. 控制器定期采集土壤湿度，实时监听雨量；
3. 湿度不足、无降雨，开启电磁阀；
4. 达湿度阈值或有降雨，立即关闭阀门；
5. 系统运行日志可存储于本地EEPROM，供调试与后期分析。
十、数据分析
1. 每个区域部署独立控制单元；
2. 控制器定期采集土壤湿度，实时监听雨量；
3. 湿度不足、无降雨，开启电磁阀；
4. 达湿度阈值或有降雨，立即关闭阀门；
5. 系统运行日志可存储于本地EEPROM，供调试与后期分析。
十、数据分析
-
本地控制器保存历史湿度、开关记录；
-
可按月分析灌溉行为与土壤波动趋势；
-
依据数据进行人工干预或优化设置；
十一、预警决策
-
湿度长期过低提醒；
-
雨量异常变化提醒；
-
电池电量低于10%提醒；
-
控制器自检异常上报（如拓展远程模块可支持）。
十二、方案优点
-
高度本地化，免除布线和云端依赖；
-
独立单元部署灵活，适应复杂地形；
-
成本相对集中式系统更低；
-
易维护、低能耗、长寿命设计；
-
可拓展远程通讯模块实现远程统一监管。
十三、应用领域
-
农田精准灌溉
-
果园滴灌控制
-
城市绿化带自动灌溉
-
山区苗圃保水系统
-
温室定量灌溉
十四、效益分析
|
项目
|
成效
|
|
节水效率
|
节省灌溉用水30~50%
|
|
管理成本
|
降低人工巡视及手动操作成本
|
|
作物产量
|
提升产量8~20%，质量提升明显
|
|
系统维护
|
电池更换周期≥6个月，维护简单
|
十五、国标规范参考
-
GB/T 20485-2006 土壤水分测量方法
-
GB/T 28784-2012 雨量测量仪通用技术条件
-
GB/T 18919-2002 农业节水灌溉技术规范
-
GB/T 36181-2018 智能灌溉系统技术导则
十六、参考文献
1. 《智能农业传感与控制技术》, 赵春江 主编
2. 《精细农业信息化技术体系研究》, 中国农业大学出版社
十七、案例分享
案例：四川眉山柑橘园自动灌溉系统（2024）
1. 《智能农业传感与控制技术》, 赵春江 主编
2. 《精细农业信息化技术体系研究》, 中国农业大学出版社
十七、案例分享
案例：四川眉山柑橘园自动灌溉系统（2024）
-
项目总面积约70亩，采用本方案配置；
-
现场部署11套独立控制单元；
-
运行6个月内节水约42%，果品含糖量提升显著；
系统运行稳定，用户好评率超过95%。
